Шаг 1

• Установите выравнивающие опоры (53) на переднюю (8) и заднюю опоры (9) при

помощи гаек (14).

• Удалите транспортировочные опоры (А).

• Прикрепите переднюю опору (8) к раме (1) с помощью болтов с внутренним

шестигранником (18), пружинной шайбы (31) и плоской шайбы (27).

• Прикрепите заднюю опору (9) к раме (1) с помощью болтов с внутренним

шестигранником (18), пружинной шайбы (31) и плоской шайбы (27).

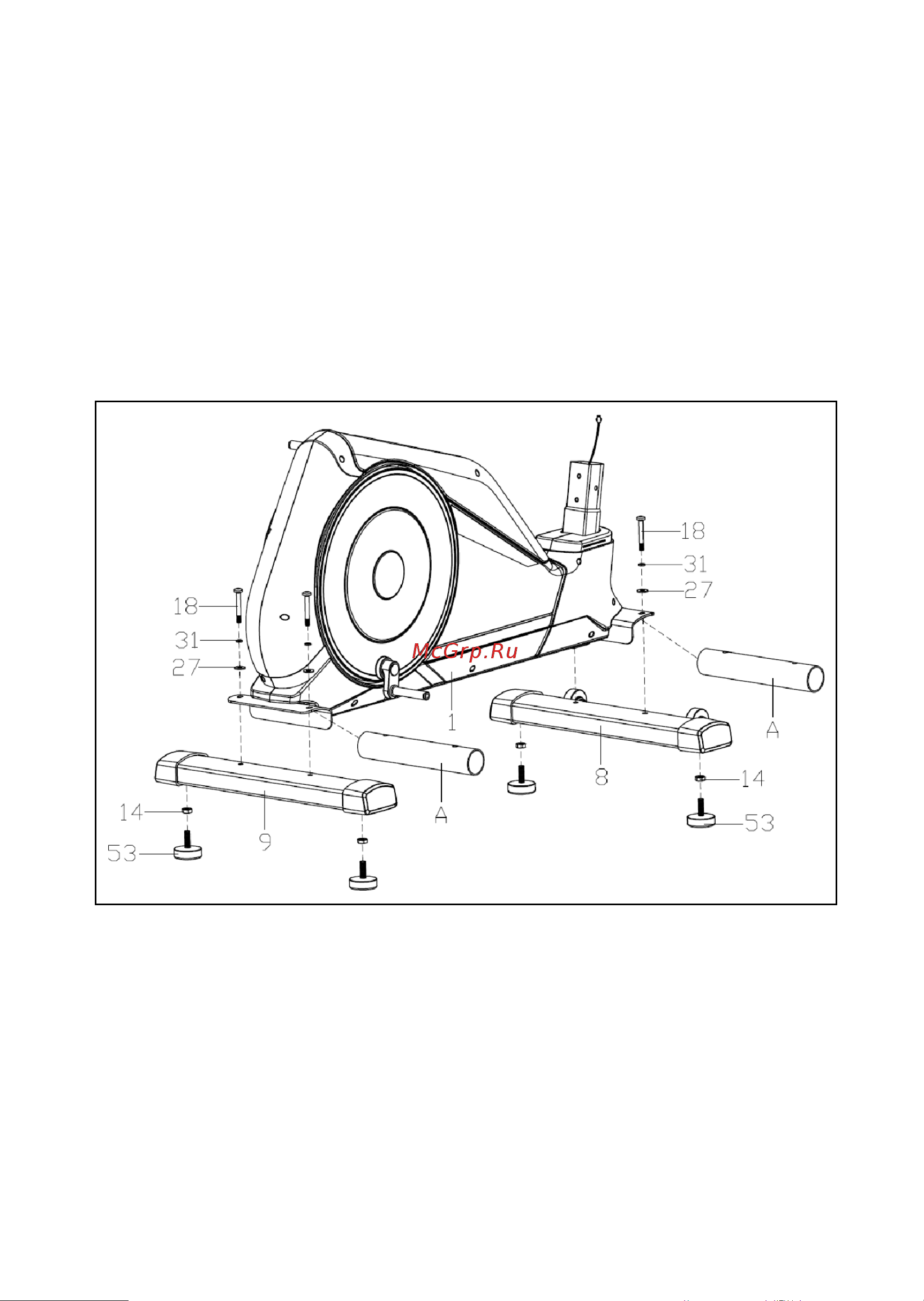

Рисунок 2 – Фиксация рамы к опорам
