Варочная поверхность имеет специальный уплотнитель, который

предотвращает протекание жидкостей через отверстия в шкаф. Чтобы

установить этот уплотнитель, наклейте его, как описано на рисунке выше.

Переверните варочную поверхность, снимите защитную ленту с резиновой

прокладки и наклейте ее на плиту,

оба конца прокладки должны быть точно

совмещены. Установите монтажные пластины с помощью болтов, как показано

на рисунке 5. Затем вставьте варочную поверхность в отверстие в столешнице.

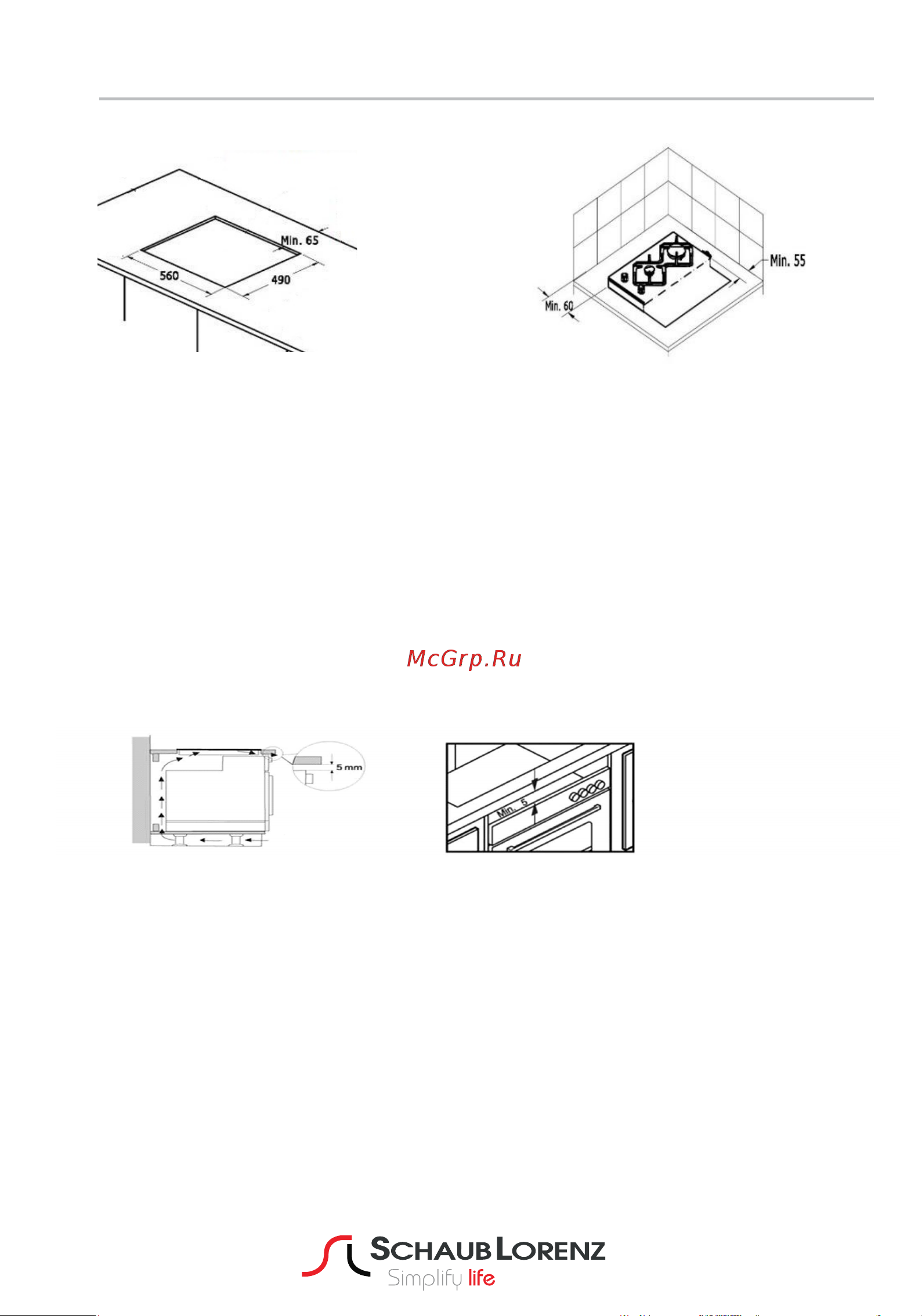

Для размещения вашей варочной поверхности на Рис. 7 указаны размеры для

срезания столешницы. Поместите варочную поверхность, которую вы

предварительно подготовили, в вырезанное отверстие в столешнице. Если вы

будете использовать плиту на встроенном духовом шкафу, соблюдайте

требования, касающиеся циркуляции воздуха между духовкой и плитой,

указанные на рисунках 8 и 9.

После удаления защитной пленки с поверхности можете приступить к

использованию плиты. *

Рис.7

Рис. 8

Рис. 9

УСТАНОВКА

*Защитная пленка есть только на моделях с поверхностью из нержавеющей стали.
