8
ДВИГАТЕЛЬ БЕНЗИНОВЫЙ
L±4, мм L1±1, мм H±2, мм H1±2, мм H2±1, мм D±0,5, мм D2±1, мм h±1, мм b±0,5, мм
182 162 104 50 78 10 20 12,5 5

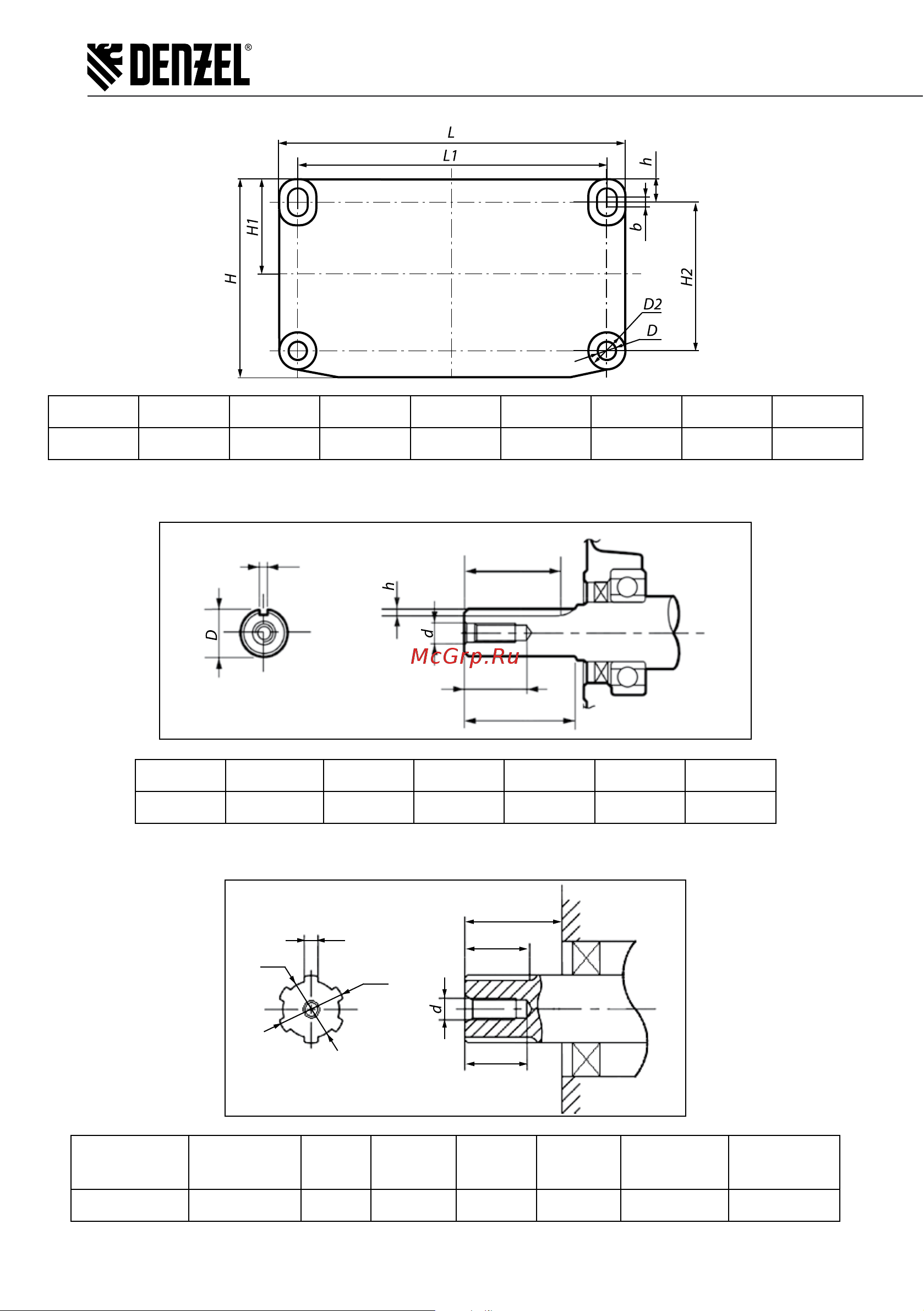

Рис. 3. Нижний крепежный фланец крепления двигателя
H
L1
L2
L
L±0,5, мм L1±0,5, мм L2, мм D
+0,025
, мм d H
+0,15
, мм h±0,1, мм
57 48 ≥25 19 М8 4,7 2,5
Рис. 4. Выходной вал двигателя RX-17K
H
L
L1
D1
D
I
D +0,04
–0,062, мм
D1 +0,11
–0,32, мм
d L±3, мм L1, мм l±0,5, мм
H +0,08
–0,15, мм
Количество
шлицев
24,8 19,5 М8 37 ≥24 33,3 4,7 6
Рис. 5. Выходной вал двигателя RX-17S
