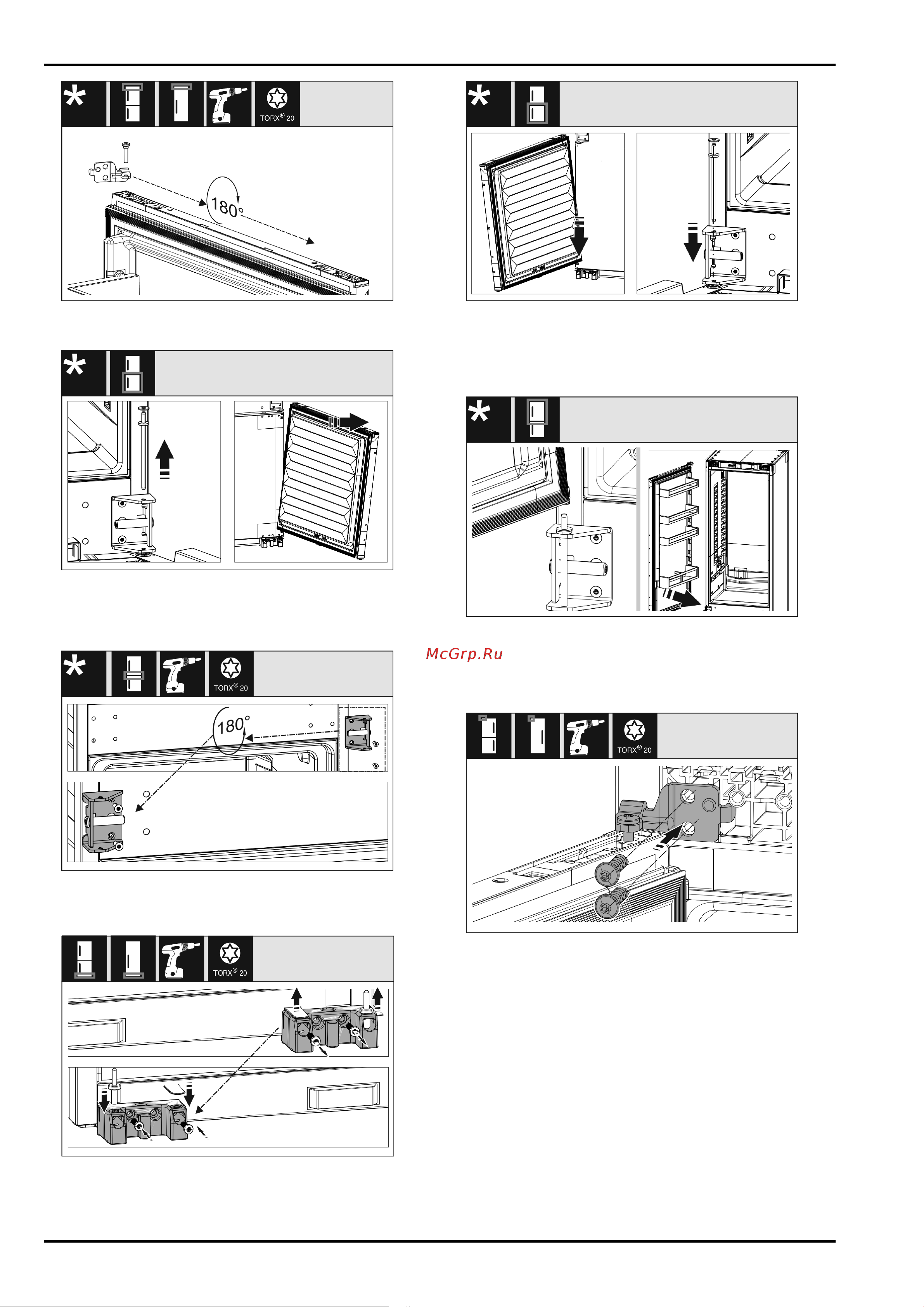

Fig.12

Поверните опорный кронштейн на 180° и переставьте.

Fig.13

Снятие нижней двери: Извлеките средний опорный

палец с шайбой. Зафиксируйте дверь от опрокиды‐

вания. Приподнимите дверь.

Fig. 14

Переставьте средний опорный палец и туго прикрутите

его.

Fig. 15

Переставьте нижний опорный палец и туго прикрутите

его.

Fig. 16

Для комбинаций: Монтаж нижней двери: Насадите

снизу на шарнирный болт и наклоните сверху. Вставьте

средний опорный палец сверху через средний

опорный кронштейн в дверь.

Fig.17

Для комбинаций: Монтаж верхней двери: Насадите

снизу на средний опорный палец.

Для устройств с одной дверью: Монтаж двери: Наса‐

дите снизу на опорный палец.

Fig. 18

Прикрутите верхний опорный кронштейн к корпусу.

Смена упора двери

* Наличие в зависимости от модели и комплектации 9
