ИНСТРУКЦИЯ

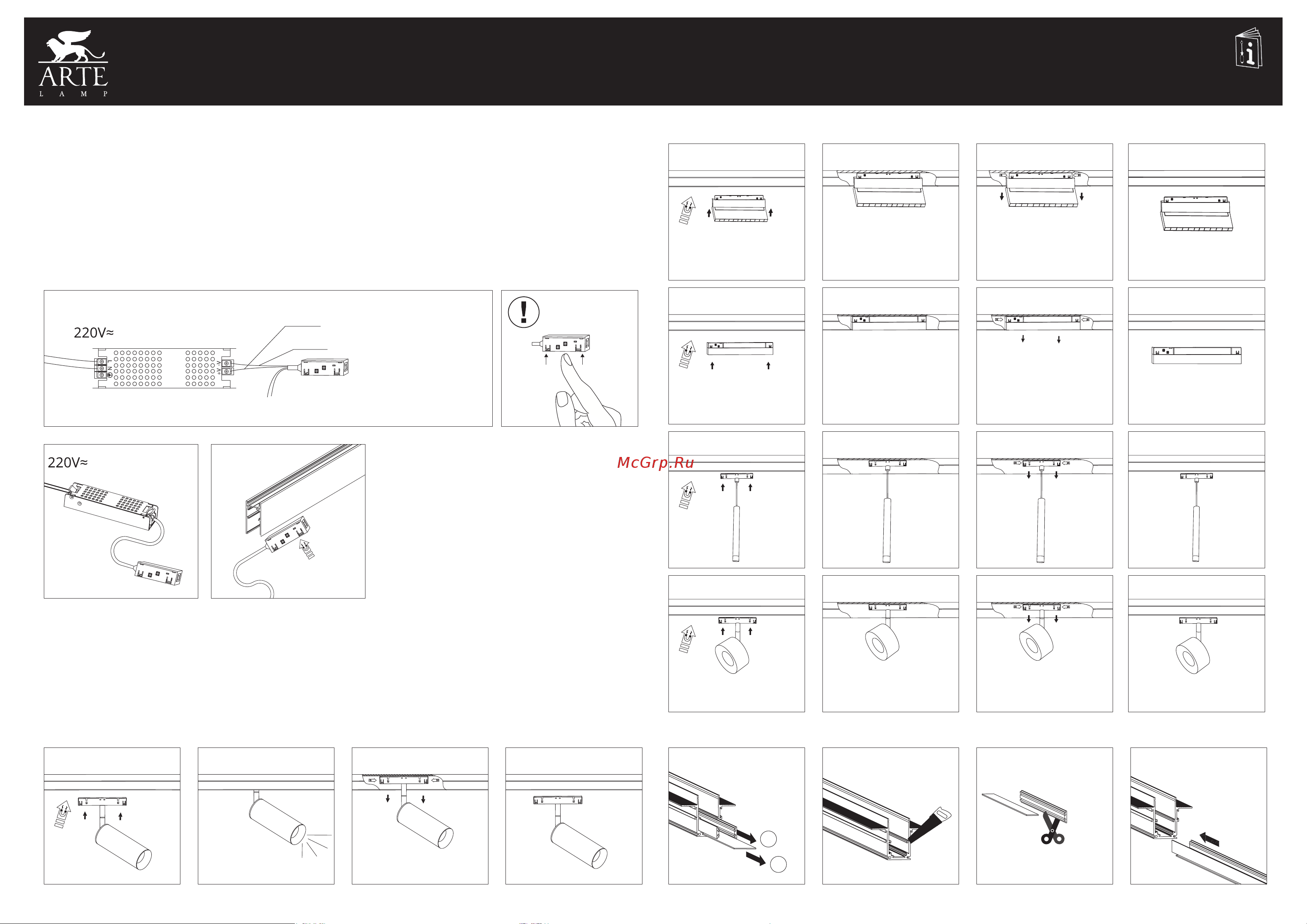

Подключение питания к шинопроводу

1. Разместите источник питания в доступном для обслуживания месте и подведите к нему

провод от электрической сети 230В/50Гц

2. Подключите источник питания к сети 230В 50Гц согласно обозначениям на нем.

Запас мощности источника питания должен быть не менее 30%.

3. Подключите ввод питания шинопровода к соответствующим выводам источника

питания (Красный провод к контакту V+, Черный – к контакту V-). Синий и белый провода

являются сигнальными, необходимы для управления системой DALI/0-10B.

Красный провод к контакту V+

Черный провод к контакту V-

Синий и белый провод являются сигнальными,

необходимы для управления системой DALI/0-10B

Правильная

установка

ввода питания

Лицевая

сторона

48V

1 2 3

Установка светильников в шинопровод:

Резка шинопровода

21 3 4

42 31

4. Установите подключенный

ввод питания к шинопроводу.

Вставьте адаптер до щелчка.

Подключение осуществляется при

выключенной электрической сети.

5. Чтобы извлечь ввод питания из

шинопровода, необходимо нажать

боковую кнопку-фиксатор, и удерживая

ее, потянуть за адаптер.

* Аналогичный принцип работы

кнопок-фиксаторов у коннекторов

A483306/A483333, A484406/A484433.

Установка светильников в шинопровод:

• Вставьте светильник в шинопровод до щелчка (рис.1)

• Чтобы извлечь светильник из шинопровода, необходимо одновременно нажать

кнопки-фиксаторы, и удерживая их с обеих сторон как показано на рис.3,

потянуть за корпус светильника.

Серия: LINEA, LINEA-ACCESSORIES

Магнитная трековая система освещения 48V Поколение 2.0

1 2 3 4

21 3
