9 ПРАВИЛА ХРАНЕНИЯ И РЕАЛИЗАЦИИ
Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.
9.1 Кухонная вытяжка должна храниться в упаковке завода изготовителя в закрытом помещении при температуре от -50 до
+40°С. При этом относительная влажность воздуха при температуре+15°С не должна превышать 80 %
9.2 Правила и условия реализации не установлены изготовителем и должны соответствовать национальному и/или местному
законодательству страны реализации товара .
ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ
По окончании срока эксплуатации не выбрасывайте кухонную вытяжку
вместе с обычными бытовыми отходами, а сдавайте в специальные пункты
приема. Поступая так, Вы способствуете делу охраны окружающей среды .
ОТ 28.03.2023 ПЖГКМ 3.384.208 РЭ
11 ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Продан Штамп продавца
Кухонная вытяжка
248033, г. Калуга, 2-й Академический проезд, 13
Тел.: +7 (4842) 500-510/540/595 Факс: +7(4842) 500-502
Горячая линия: 8-800-555-12-55
e-mail: info@elikor.com
Сервисная служба: тел. (4842) 500-505
e-mail: service@elikor.com
OOO «ЭЛИКОР», www.elikor.com
Торговое наименование: Тип
соответствует требованиям ТУ 3468-001-25905995-15 .
Сертификаты соответствия № ЕАЭС RU C-RU.ВE02.B.04502/22,
срок действия по 18.05.2027г., выданы органом по сертификации ООО “Глобальное соответствие”,
Россия, г. Москва .
Гарантийный срок эксплуатации вытяжки - 60 месяцев, со дня продажи через розничную сеть.
Установленный срок службы вытяжки не менее 10 лет. Гарантия не распространяется на
электролампы (за исключением LED-диодных светильников) .

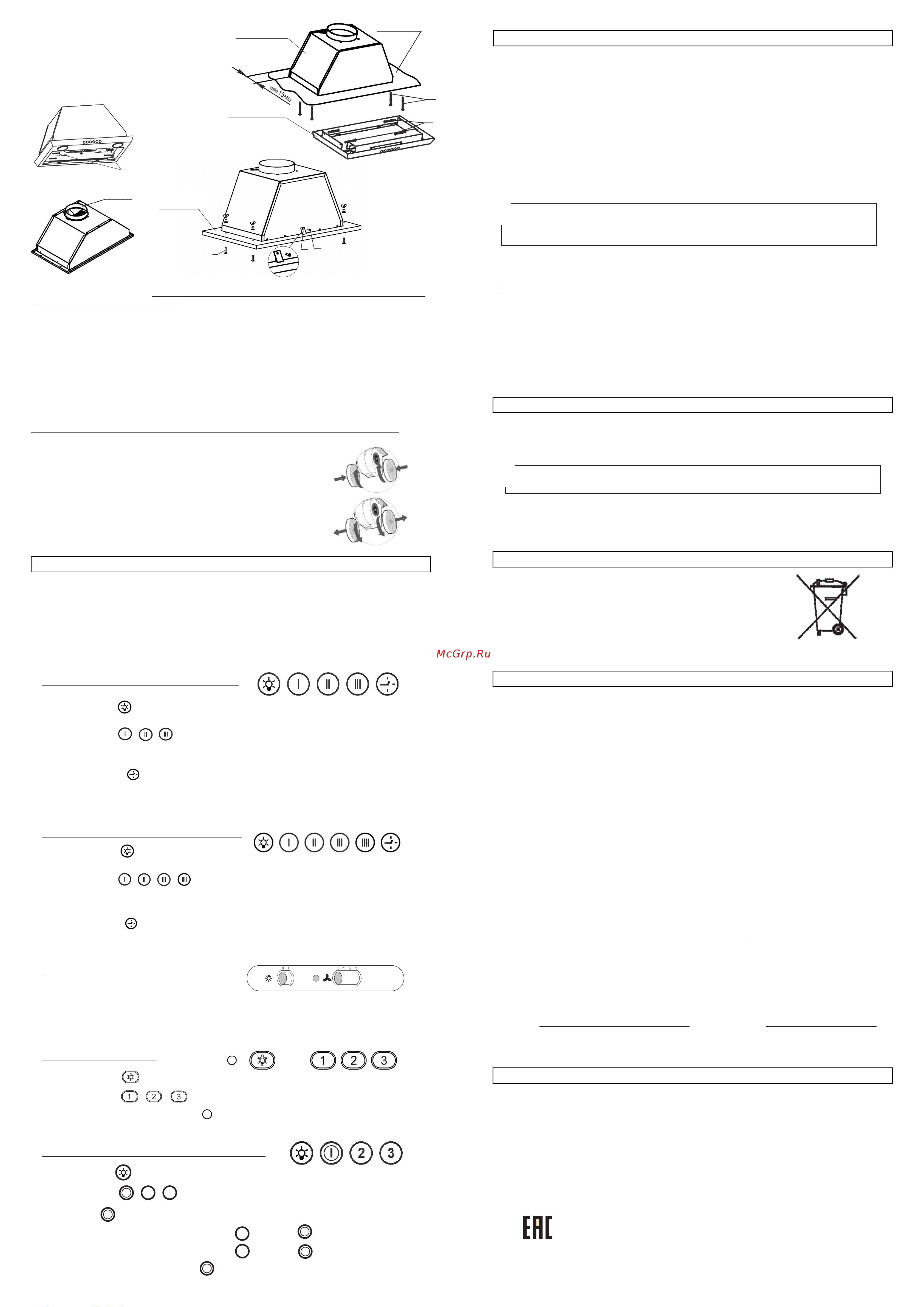

рис. 4
рис. 5
рис. 5А
6.2 Монтаж КВ Врезной блок: Flat 42П-430-К3Д, BOX 42П-450, Flat 52П-650-К3Д, Flat 52П-650-П3Д, BOX
52П-700, BIOS 52П-450, Flat 72П-650-К3Д к подвесному элементу мебели над плитой (рис. 5 А) .
џ При установке вытяжки соблюдайте указания пункта 1.2 (рис. 1) .
џ На панели мебельного элемента для вытяжки необходимо вырезать отверстие (размеры см. табл.3).
џ Разметьте и просверлите (по месту) на мебельной панели четыре отверстия диаметром 6,0 мм для креп-
ления врезного блока .
џ Установите блок в панель мебельного элемента и закрепите его болтами мебельными -1, шайбами (про-
стой и пружинной) и гайками барашковыми (рис. 5 А) .
џ Установите пластину - 2, как показано на рис. 5 А и закрепите ее самонарезающим винтом Ø3,5х11мм
(поз.3), для устранения зазора между плоской панелью врезного блока и мебельной панелью.
рис. 4А
6.3 Режим «вытяжки» :
џ в мебельном элементе подготовьте отверстие для воздуховода Ø150 (Ø120 ) мм ;
џ подсоедините к изделию полужесткий гофрированный воздуховод ;
џ выходное отверстие воздуховода подсоедините к вентиляционной решетке .
Проверьте свободный ход антивозвратного клапана вентилятора (если он есть) при монтаже вытяжки .
6.4 Режим «рециркуляции» :
џ предусмотрите дополнительное отверстие в мебельном элементе для свобод-
ного прохождения воздуха при рециркуляции ;
џ снимите алюминиевый фильтр (рис. 3) ;
џ установите два угольных фильтра (см. Табл.2 ) ;
џ угольные фильтры (рис. 6) устанавливаются на защитные решетки корпуса вен-
тилятора ;
џ для вытяжек с вентиляторами серии 400, направление установки и съема уголь-
ных фильтров, меняется на противоположное ;
џ установите алюминиевый фильтр на место ;
џ исключите возможность попадания посторонних предметов в горловину венти-
лятора, при эксплуатации кухонной вытяжки в режиме «рециркуляции» .
рис.6
7 ПОРЯДОК РАБОТЫ
7.1 Рекомендуется включать кухонную вытяжку перед началом приготовления пищи и после завершения
приготовления
оставлять включенной примерно на 15 минут, чтобы обеспечить удаление загрязненного воздуха. .
7.2 Управление кухонной вытяжкой производится одним из переключателе й :
- электронным переключателем ККВ ;
- ползунковым переключателем;
- кнопочным переключателем с лампой индикаци и .
рис. 7
Кнопка с обозначением управляет лампами освещения .
Первым нажатием кнопки лампы включаются, вторым - выключаютс я .
Кнопки с обозначением включают скорости вентилятора.
џ Кнопочный переключатель (рис. 10).
Кнопка с обозначением управляет лампами освещения: утоплена - «ВКЛ», отжата - «ВЫКЛ».
Кнопки с обозначением включают скорости вентилятора.
Включение сигнальной лампочки с обозначением информирует о работе вентилятора.
рис. 10
Кнопкой с обозначением включаются лампы освещения.
Первым нажатием кнопки лампы включаются, вторым - выключаются.
Кнопки с обозначением включают скорости вентилятора.
Первым нажатием кнопки вентилятор включается, вторым - выключается .
Переход к более высокой или низкой скорости производится нажатие м соответствующей кнопки .
Кнопкой с обозначением включается таймер. При включенном таймере вентилятор отключается через 15 минут.
Если необходимо отключить таймер раньше, то нужно повторно нажать на любую кнопку включения скорости вентилятора .
При включении освещения, вентилятора или таймера на соответствующей кнопке включается её подсветка.
рис. 8
рис. 9
џ Ползунковый переключатель (рис. 9).
Правый переключатель с обозначением 0 1 2 3 регулирует скорости работы вентилятора .
Включение сигнального индикатора информирует о работе вентилятора.
Левый переключатель регулирует режим освещения в соответствии с обозначением : 1 - включено; 0 - выключен о .
џ Электронный переключатель ККВ 4 (рис. 8) имеет шесть кнопок.
8 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
8.1 При проведении технического обслуживания необходимо строго руководствоваться требованиями
безопасности (раздел 4, п.4.1) .
8.2 Очистку загрязненных поверхностей производитe мягкой салфеткой, смоченной водой с нейтральным моющим сре-
дством, используемым для мытья посуды .
Для чистки поверхностей из нержавеющей стали не используйте средства, содержащие песок, соду, кислоты, хлориды и
губки, которые могут поцарапать эти поверхности .
Кухонные вытяжки из нержавеющей стали требуют специальных средств по уходу за нержавеющей сталью.
8.3 Для очистки алюминиевого фильтра извлеките его из вытяжки (рис. 3) и произведите его очистку с помощью щетки
горячим водным раствором моющего средства вручную или в посудомоечной машине при (60°С). Старайтесь не сгибать фи-.
льтры при мойке. Возможное изменение цвета фильтра, с течением времени, не приводит к снижению эффективности его де-
йствия. Сильно загрязненный фильтр не следует мыть в посудомоечной машине .
8.4 Алюминиевый фильтр предназначен для задержки частиц жира, которые образуются при приготовлении пищи, поэ-
тому он должен использоваться как в вытяжном, так и в рециркуляционном режиме .
ВНИМАНИЕ: Алюминиевый фильтр должен очищаться через каждые четыре недели.
Обязательно высушите фильтр перед установкой его в кухонную вытяжку!
Недопустимо попадание воды в электродвигатель, переключатель и патроны ламп!
Включайте вытяжку только после полного высыхания всех ее поверхностей !
8.5 Угольные фильтры должны использоваться только при работе вытяжки в режиме«рециркуляции».
Фильтры необходимо менять не реже одного раза в 4 месяца или чаще в случае особенно интенсивного использования.
Их нельзя чистить и использовать повторн о .
Угольные фильтры не содержат вредных веществ. Их можно утилизировать как обычный мусор.
8.6 Замена ламп.
Замену лампы накаливания производите в следующей последовательност и :
џ выньте вилку шнура электропитания из розетки электросет и ;
џ дайте лампе остыть, если свет был включе н ;
џ снимите алюминиевый фильтр (рис. 3) ;
џ неисправная лампа выкручивается против часовой стрелки и заменяется на новую, такой же модели и
мощности (Е 14, макс 40 Вт ) ;
џ установите на место алюминиевый фильтр .
Врезной блок Flat 42П-430-К3Д КВ II M-430-42
Врезной блок 52Н(П)-400-К3Д КВ II М-400-52
Врезной блок 52Н(П)-400-П3Д КВ II М-400-52
Врезной блок 52Н(П)-400-П3Л КВ II М-400-52
Врезной блок 52П(П)-650-Э3Д КВ II Э-650-52
Врезной блок Flat 52П-650-К3Д КВ II M-650-52
Врезной блок Flat 52П-650-П3Д КВ II M- 650-52
BF 5634Q0 КВ II М- 650-52
Врезной блок S4 52Н(П)-700-Э4Д КВ I Э-700-52
Врезной блок 52Н(П)-1000-Э4Д КВ I Э-1000-52
Врезной блок Flat 72П-650-К3Д КВ II M-650-72
Врезной блок 72Н(П)-700-П3Д КВ I М-700-72
Врезной блок S4 72Н(П)-700-Э4Д КВ I Э-700-72
Врезной блок 72Н(П)-1000-Э4Д КВ I Э-1000-72
Врезной блок 72Н(П)-1000-П3Д КВ I М-1000-72
Врезной блок BOX 42П-450 КВ II M- 450-42
Врезной блок BOX 52П-700 КВ II М 700 52- -
Врезной блок BIOS 52П-450 КВ II М 450 52- -
ВНИМАНИЕ: НА ПЕРИОД ГАРАНТИЙНОГО СРОКА СОХРАНЯЙТЕ РУКОВОДСТВО.
Первым нажатием кнопки вентилятор включается, вторым - выключается. Переход к более высокой или низкой скорости
производится нажатием соответствующей кнопки .
Кнопкой с обозначением включается таймер. Таймер включается только при включенной скорости вентилятора
(любой). При включенном таймере, вентилятор отключается через 15 минут. Если необходимо отключить таймер раньше, то
нужно повторно нажать на любую кнопку включения скорости вентилятора .
При включении освещения, вентилятора или таймера, на соответствующей кнопке включается индикатор подсветки .
рис. 11
Кнопка с обозначением управляет лампами освещения: утоплена - «ВКЛ», отжата - «ВЫКЛ»
Кнопки с обозначением включают скорости вентилятором.
џ Кнопочный переключатель (рис.11) имеет четыре кнопки с фиксацией.
I
2
3
2
I
При нажатии кнопки включается первая скорость вентилятора.
Чтобы включить вторую скорость, необходимо нажать на кнопку , при нажатой .
Для включения третьей скорости, необходимо нажать на кнопку , при нажатой .
Выключается вентилятор только при отжатии кнопки .
3
I
I
I
10 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
џ Затем , отвернув четыре винта 1 (рис. 4),
аккуратно снимите нижнюю панель врезного
блока ;
џ Установите блок в панель мебели и закрепите
его винтами 2 (рис. 5) .
џ Установите нижнюю панель блока на место,
закрепив винтами 1 (рис. 5) .
џ Установите алюминиевый фильтр .
врезной блок
мебельная
панель
нижняя панель
врезного блока
мебельная
панель
џ Электронный переключатель ККВ 3 (рис. 7) имеет пять кнопок.
фланец
1
1
2
1
2
3
!
!
