Состав крепежа:
Болт М8х25
Болт М8х35
Шайба 8 ув.
Гайка М8
Шайба 8
Гайка закладная М8х70/20
Втулка Н=10мм
Кронштейн передний правый
Кронштейн передний левый
Кронштейн средний правый
Кронштейн средний левый
Кронштейн задний правый
Кронштейн задний левый
Опора порога правая
Опора порога левая
Опора правая
Опора левая
24 шт.
6 шт.
24 шт.
18 шт.
12 шт.
12 шт.
6 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
3 шт.
3 шт.
Момент затяжки
Кол-во
Наименование
Марка Год выпуска
Объём двигателя
Тип КПП
Тип привода
Модель
X70 Plus 2023-
Все
Все Все
Jetour
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
9.0910.1 Комплект крепежа к порогам
Инструкция по установке:
1. Извлечь резиновые заглушки в передней, средней и задней частях
порога. Установить закладные М8х70/20 .(отв. А) (Рис. 2, Рис.3).
2. Установить закладные М8х70/20 (отв. Б) (Рис. 4, Рис.5).
3. Установить опоры, крепить к закладным М8х70/20 при помощи болтов
М8х35 и шайб 8 ув. через втулки 10мм. Резьбовые соединения затягивать
(Рис.6, Рис.7).
4. Закрепить передний, средний и задний кронштейны при помощи болтов
М8х25 и шайб 8 ув. к установленным закладным М8х70/20. Резьбовые
соединения не затягивать (Рис.9, Рис.10).
5. Закрепить передний, средний и задний кронштейн к опорам при помощи
болтов М8х25, гаек, шайб 8 и шайб 8 ув. таким образом, чтобы опора была
снизу кронштейна. Резьбовые соединения не затягивать (Рис.11).
6. Скрепить между собой опоры порога и кронштейны болтами М8х25 с
шайбами 8 и гайками М8. (Рис.1, Рис. 12)
7. Установить порог-площадки.
8. Затянуть все резьбовые соединения.
Рекомендации по установке:
1. Не рекомендуется использование пневмоинструмента.
2.
Не рекомендуется использование агрессивных химических средств при
мойке.
24.0 Нм
24.0 Нм
Рекомендуемая длина
порог-площадки, мм
1800
Перед установкой изделия необходимо убедиться, что автомобиль, на который планируется установка, соответствует модельному ряду, указанному в настоящей инструкции.
В случае затруднений с определением соответствия обращайтесь службу технической поддержки supp@rivalauto.com. В случае наезда на препятствие необходимо убедиться
в отсутствии повреждений и агрегатов автомобиля и пригодности дальнейшей эксплуатации порогов. При правильной установке пороги не должны касаться узлов и агрегатов
автомобиля. Производитель вправе вносить изменения в конструкцию порогов.
Кронштейн передний левый
Опора левый
Опора порога левый
Порог-площадка
Штатные габариты кузова :
4724 мм 1900 мм 1720 мм
Длина
Ширина
Высота
4724 мм 1900 мм 1720 мм
Габариты кузова с установлеными
порогами :
Гайка закладная
М8х70/20
Болт М8х25
Шайба 8 ув.
Отверстия для типа А
Отверстия для типа D/F

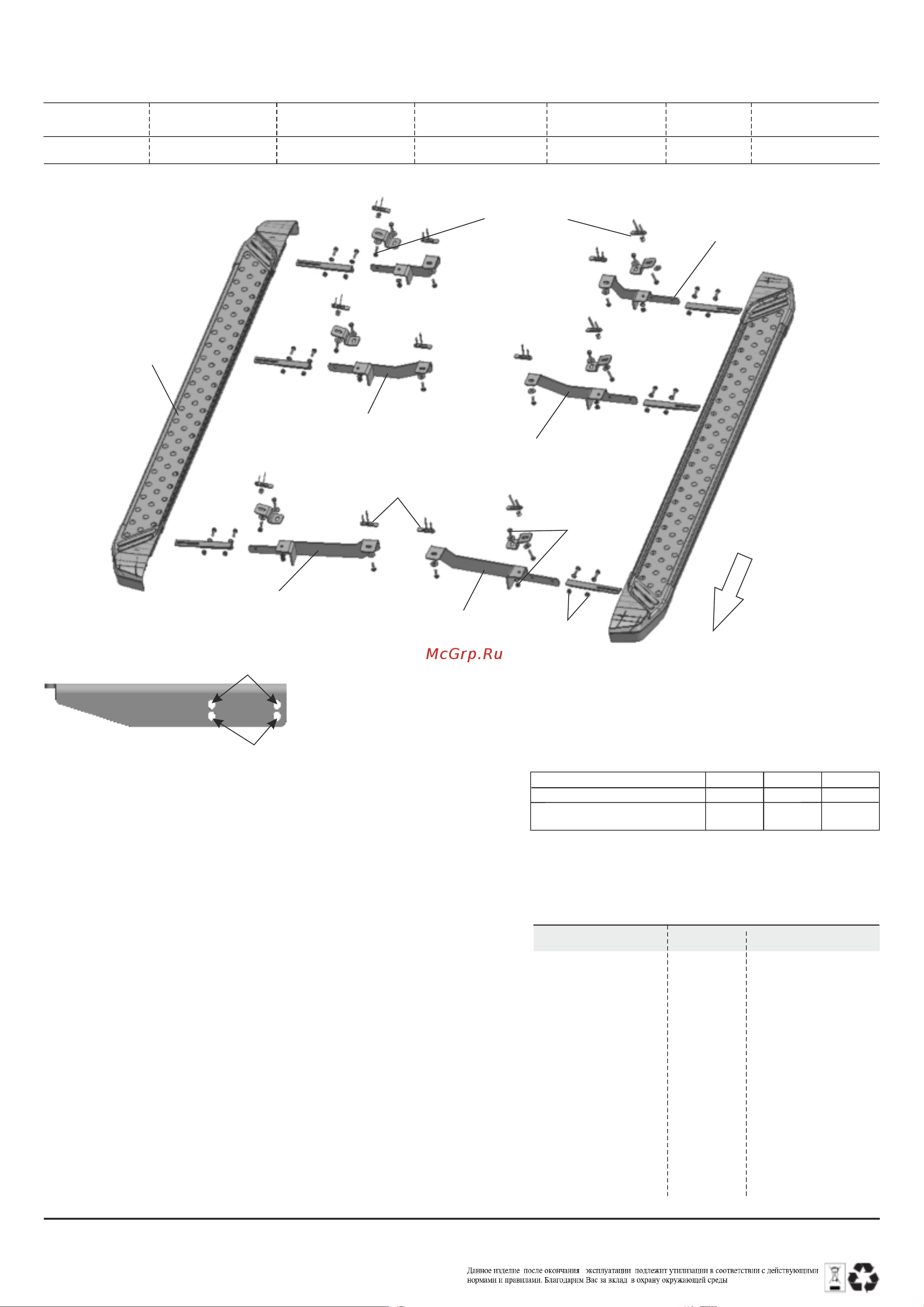

Рис. 1
Кронштейн задний левый
Опора левый
Опора порога левый
Кронштейн средний левый
Опора левый
Опора порога левый
Гайка закладная
М8х70/20
Болт М8х35
Шайба 8 ув.
Втулка H=10мм
Болт М8х25
Шайба 8
Гайка М8
1 из 3
Болт М8х25
Шайба 8 ув.
Шайба 8
Гайка М8
Перед
Кронштейн передний правый
Опора правый
Опора порога правый
Кронштейн средний правый
Опора правый
Опора порога правый
