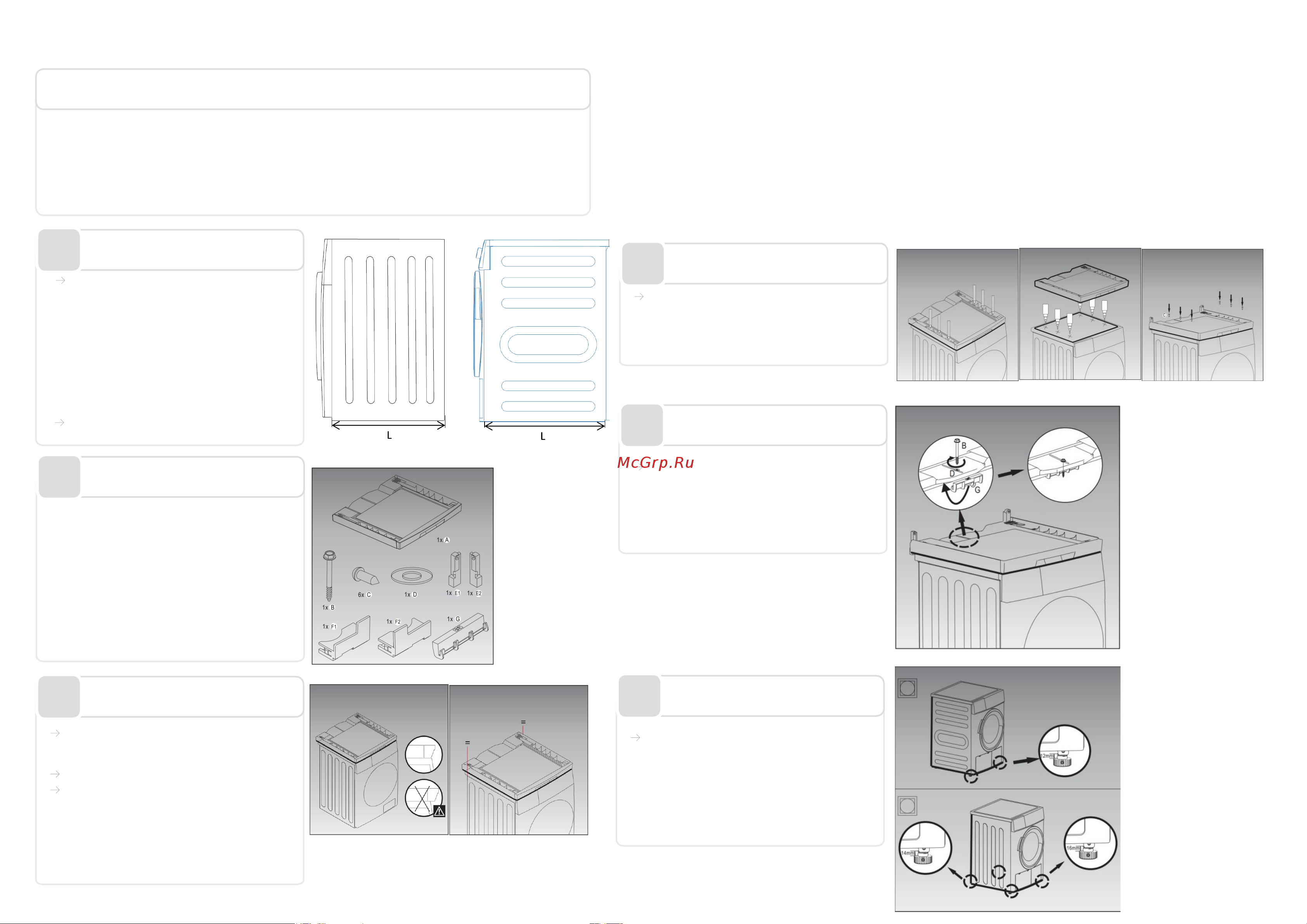

(RU) Руководство по установке соединителя устройств: MSK150
ВНИМАНИЕ:
Сборку сушилки и установку ее на стиральную машину
должны выполнять не менее двух лиц.
Несоблюдение руководства по установке может
привести к несчастному случаю.
Установка соединителя выполняется при отключенном
питании.
Стиральную машину нельзя ставить на сушилку.
Во время установки не наклонять устройство более чем
на 30°.
На соединитель можно класть одежду. Максимальный
вес составляет 16 кг.
Детям не разрешается забираться на устройства.
Крепление
соединителя
1
Соединитель может быть установлен как
со старой платформой (Приложение 1 и
Рис. 1, с вертикальными полосами), так и с
новой платформой (Приложение 2 и Рис. 2, с
горизонтальными полосами). Основные отличия:
Новая платформа имеет только две передние
регулировочные ножки, а заднюю часть
необходимо закрепить двумя крепежными
винтами. Старая платформа имеет четыре
регулировочных ножки, и задние монтажные блоки
не нужны.
Соединитель подходит для установки стиральной
машины глубиной L 440 мм/510 мм/540 мм.
Этапы установки:3
убедиться, что стиральная машина установлена
в соответствии с руководством по эксплуатации
стиральной машины и выровнена.
проверить наличие всех аксессуаров.
поместить соединитель на верхнюю поверхность
стиральной машины так, чтобы ручка
соединителя находилась на той же стороне,
что и панель управления стиральной машины.
Выровнять соединитель со стиральной машиной
с правой и левой стороны, как показано на
рисунке.
а
отметить и просверлить 6 установочных
отверстий для соединителя в верхней части
стиральной машины. Закрепить соединитель
6 винтами на верхней панели стиральной
машины. Момент затяжки показан на
рисунке 10 Нм.
IO-WMS-2823 RU
01.2023./1
Рисунок 1: предыдущая платформа Рисунок 2: новая платформа
Аксессуары2
А- соединитель
Б- Винт M6
В- Винт M4
Г- Прокладка
Д1- Правый задний крепежный блок
Д2- Левый задний крепежный блок
Е1- Правый передний крепежный блок
Е2- Левый передний крепежный блок
Ж- Блок крепления верхней панели
б
установить блок крепления верхней панели.
Закрепить крючок блока на верхней панели
стиральной машины. Совместить монтажное
отверстие блока с монтажным отверстием
соединителя и закрепить блок винтами Б M6
и прокладкой Г.
в
отрегулировать анкерный болт сушилки.
Новую платформу необходимо
отрегулировать только с помощью 2
анкерных болтов, вывинченными на 12
мм; отрегулировать старую платформу с
помощью 4 анкерных болтов, вывинченными
на 16 мм для 2 анкерных болтов спереди и
на 14 мм для 2 анкерных болтов сзади.
