3. КОМПЛЕКТАЦИЯ

В стандартный комплект поставки дисковой пилы входят:

Дисковая пила – 1 шт.

Пильный диск – 1 шт.

Параллельная направляющая – 1 шт.

Ключ шестигранный – 1 шт.

Паспорт – 1 шт.

Упаковка – 1 шт.

4. ОБЩИЙ ВИД УСТРОЙСТВА

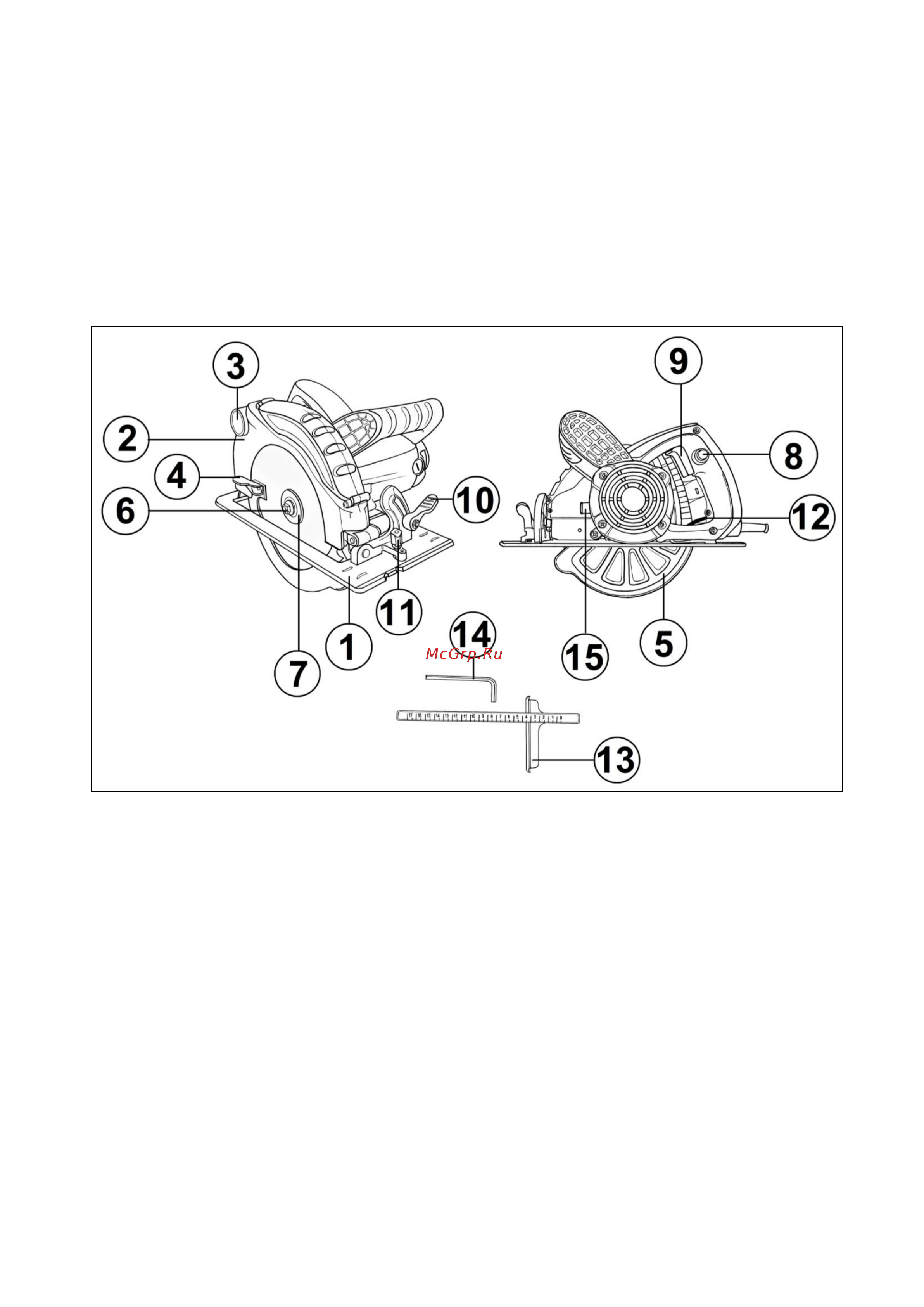

Рис.1 Общий вид устройства

1. Основание

2. Кожух неподвижный

3. Отверстие для удаления опилок

4. Ручка нижнего защитного

кожуха диска

5. Нижний защитный кожух диска

6. Болт крепления пильного диска

7. Фланец прижимной

8. Кнопка блокиратора от

случайного включения

9. Выключатель

10. Фиксатор угла наклона диска

11. Фиксатор параллельной

направляющей

12. Фиксатор глубины пропила

13. Параллельная направляющая

14. Ключ шестигранный

15. Кнопка блокировки шпинделя
