Ред.1

Установите рукоятку фиксации глубины строгания и зафиксируйте

винтом.

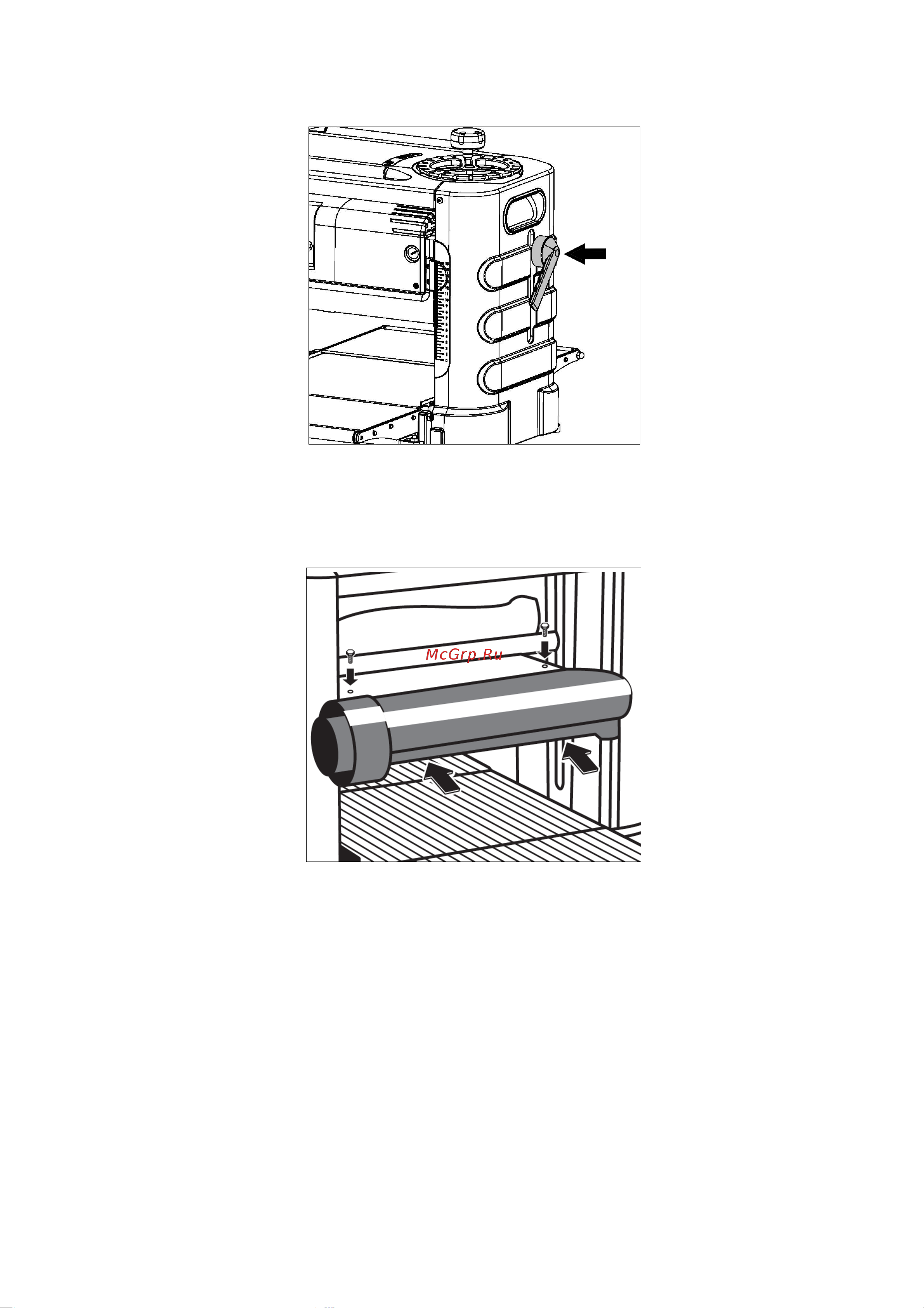

Рис. 4. Установка рукоятки фиксации глубины строгания

Установите пылеотводный патрубок с задней стороны станка,

предварительно выкрутив винты, а после установки патрубка закрутив

их обратно. К патрубку, при необходимости, можно подключить пылесос.

Рис. 5. Установка пылеотводного патрубка

Регулировка станка

Станок отрегулирован на заводе. Однако, за время транспортировки

настройки могли сбиться. Во избежание неточности, перед началом

работы выполните следующие проверки и настройки:

Регулировка роликов удлинителей стола:

Поднимите подвижную часть станка вверх до упора вращением

рукоятки регулировки глубины строгания.

Поместите ровный фугованный брусок, правило или линейку длиной

около 500 мм на рабочий стол и на подающий ролик удлинителя стола,

который необходимо отрегулировать (брусок не должен касаться

второго удлинителя стола).
