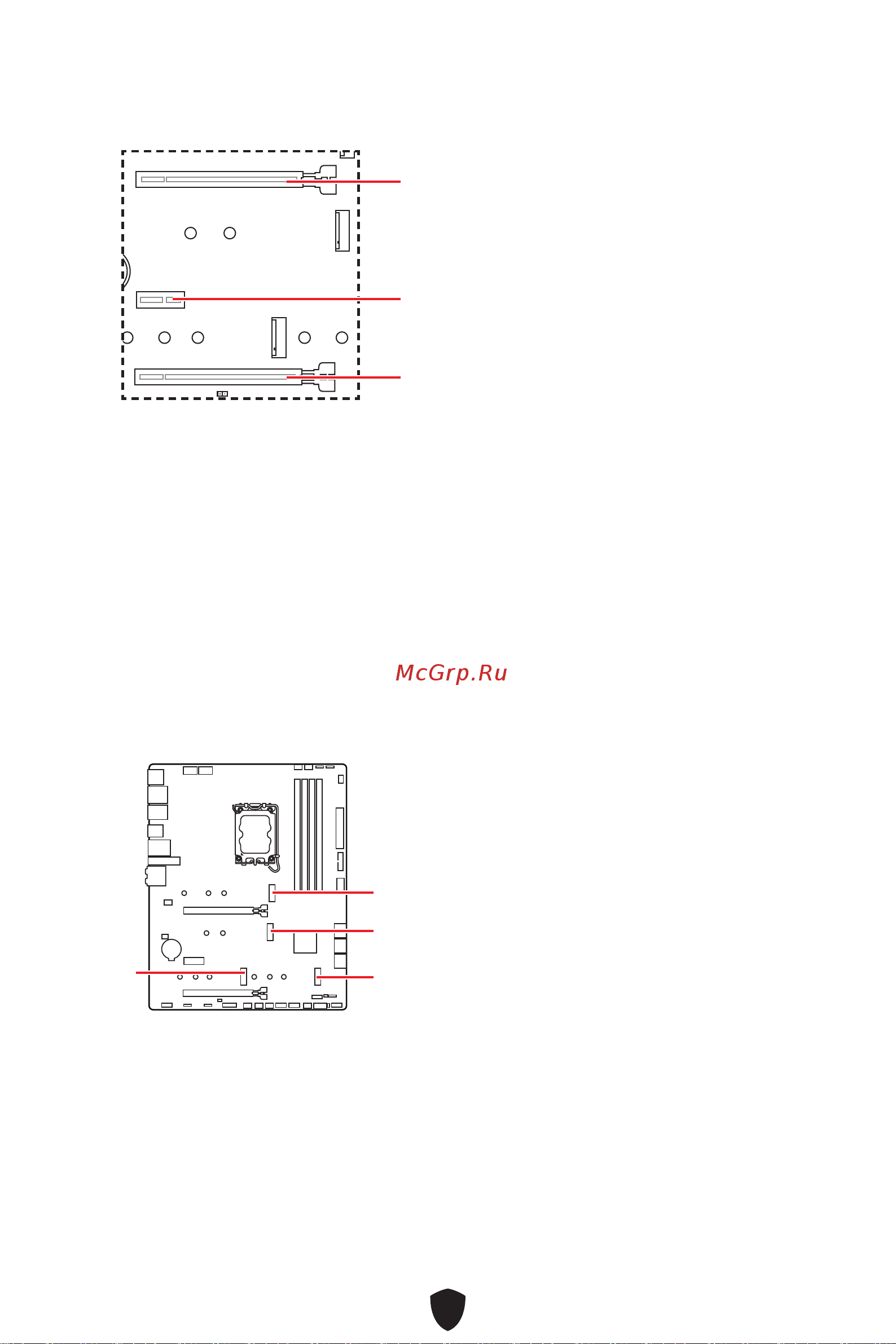

PCI_E1~3 : Slots d’extension PCIe

PCI_E1 : PCIe 5.0 x16 (depuis CPU)

PCI_E2 : PCIe 3.0 x1 (depuis chipset Z790)

PCI_E3 : PCIe 4.0 x4 (depuis chipset Z790)

⚠

Important

∙

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme

la barre de support MSI pour supporter son poids et pour éviter la déformation du

slot.

∙

Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous

recommandons d’utiliser le slot PCI_E1 pour profiter de performances optimales.

∙

Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

d’alimentation avant d’installer les cartes d’extension. Référez-vous à la

documentation des cartes pour vérifier si un composant ou un logiciel doit être

modifié.

M2_1~4 : Slots M.2 (Touche M)

M2_1

M2_2

M2_4

M2_3

⚠

Important

∙

La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire

ROM UEFI.

∙

Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez

les plaques M.2 ou les cubes en caoutchouc dans les slots M.2 avant d’installer le

SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte mère.
