Normal

(défaut)

Démarrez avec les

paramètres BIOS

enregistrés.

Activé

Appliquer les

paramètres par défaut

du BIOS et le mode

PCIe inférieur (depuis

CPU) pour le démarrage

sécurisé.

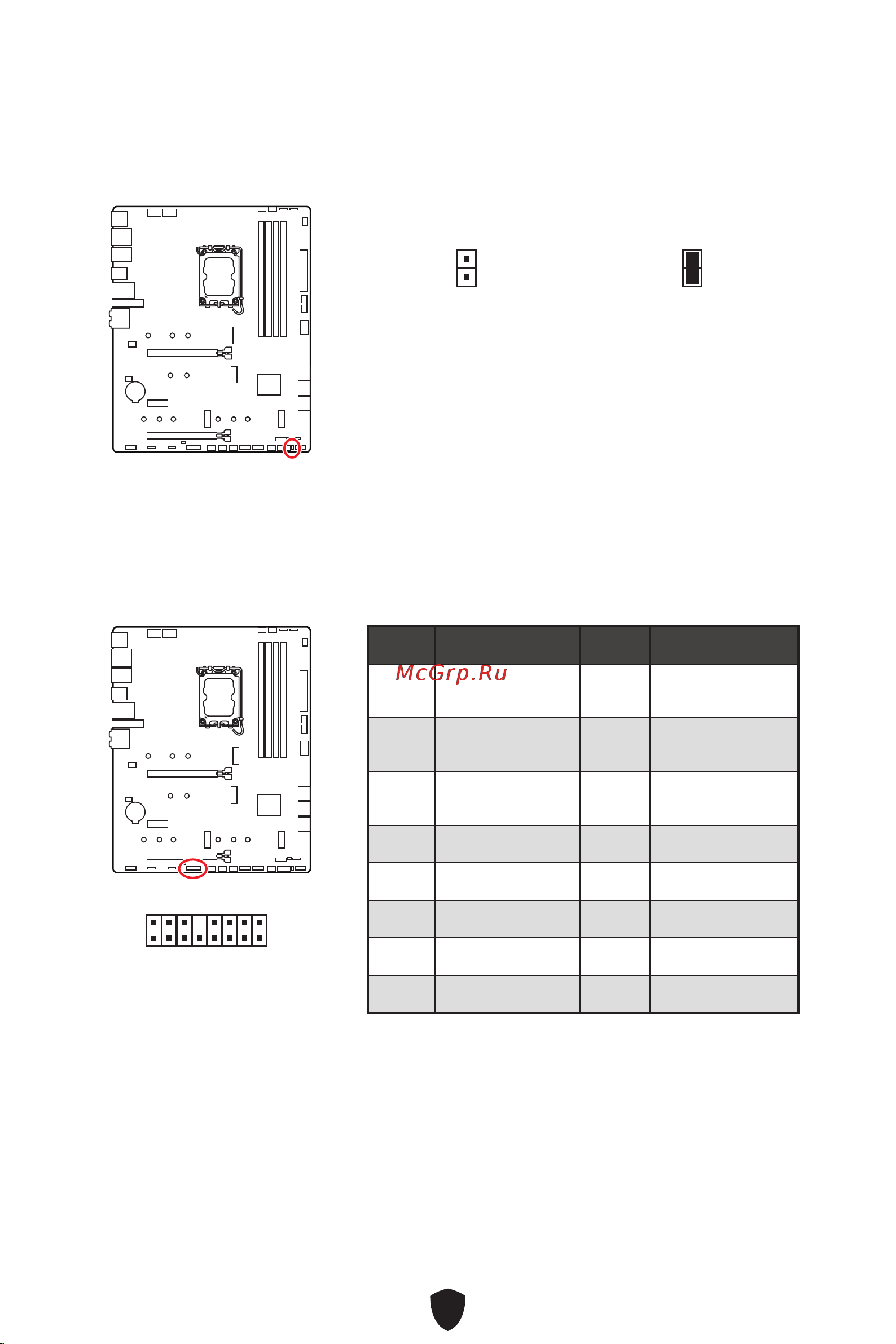

JOC_FS1 : Cavalier de démarrage sécurisé

Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système

démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.

2 16

Broche Nom de signal Broche Nom de signal

1 TBT_FORCE_PWR 2

TBT_S0IX_ENTRY_

REQ

TBT_CIO_PLUG_

EVENT#

TBT_S0IX_ENTRY_

ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
