40
⚠
注意
确认所有接口都已正确的连接到 ATX 电源供应器上，以确保主板稳定的运行。

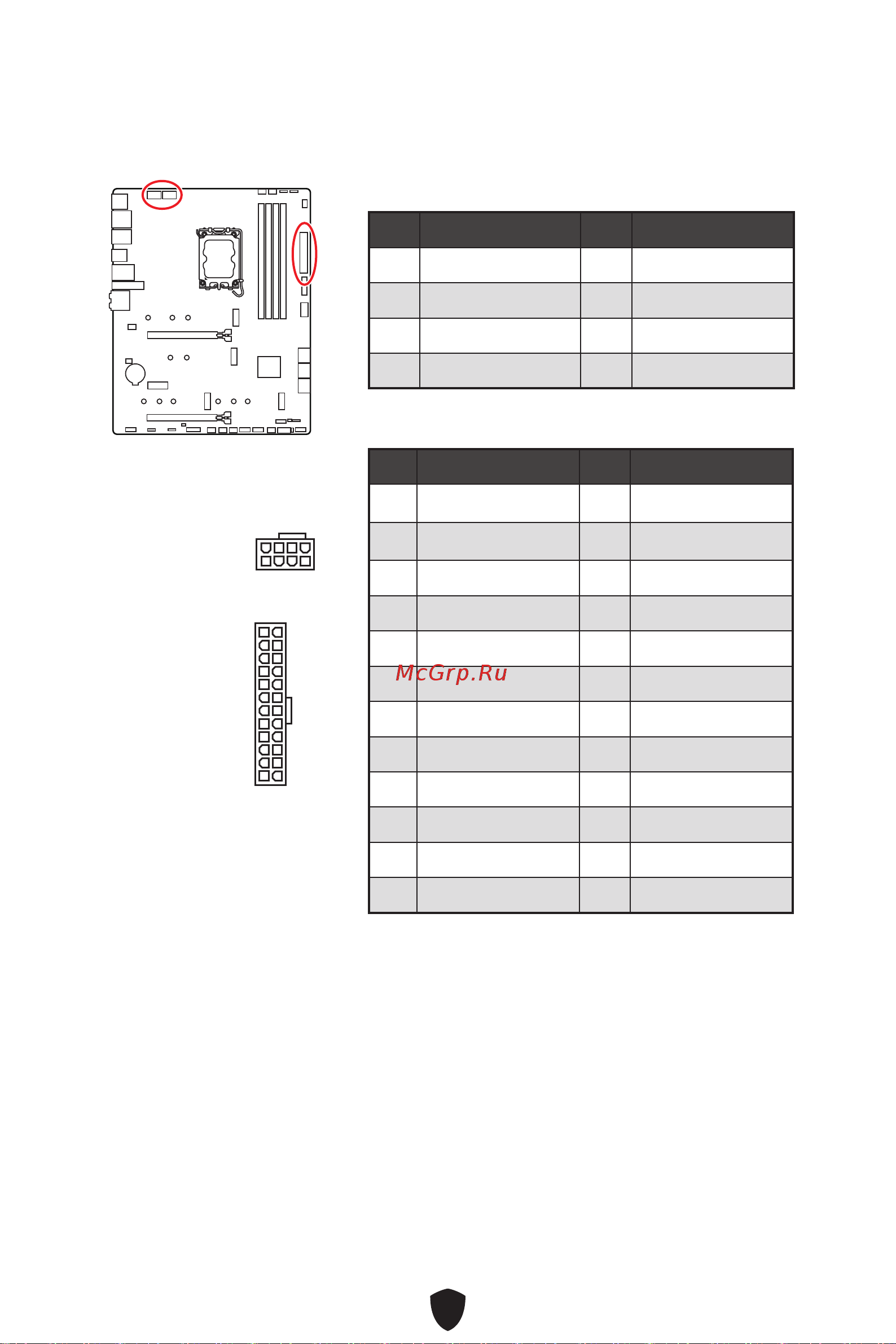

CPU_PWR1~2, ATX_PWR1: 电源接口
这些接口允许您连接一个 ATX 电源供应器。
CPU_PWR1~2
针脚 信号名称 针脚 信号名称
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
针脚 信号名称 针脚 信号名称
1 +3.3V 2 +3.3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3.3V
13 +3.3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
5
4 1
8
CPU_PWR1~2
24
131
12
ATX_PWR1
