44

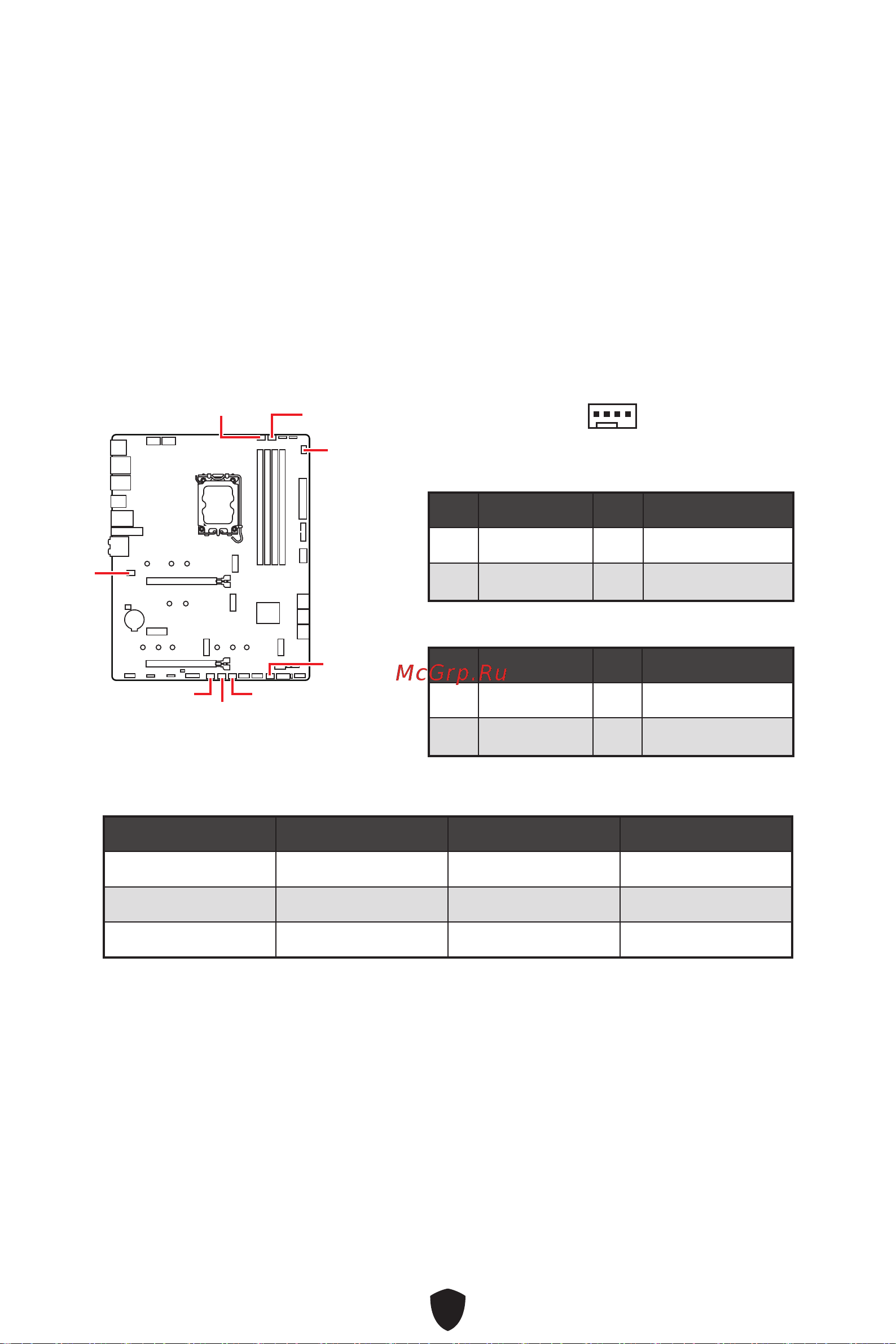

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 风扇接口
风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控
制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速
率。自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。
你可以在 BIOS> HARDWARE MONITOR 面板中控制风扇。它允许您将 DC 或 PWM 设置
为您的风扇类型。勾选 Smart Fan Mode,风扇速率会根据 CPU 或系统温度而变化。取消
勾选 Smart Fan Mode,风扇将以最高速率旋转。
⚠
注意
确认在切换 PWM/ DC 模式后,风扇工作正常。
CPU_FAN1
SYS_FAN6
SYS_FAN2
SYS_FAN3
SYS_FAN4
SYS_FAN5
PUMP_FAN1
SYS_FAN1
1
PWM 模式针脚定义
针脚 信号名称 针脚 信号名称
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
DC 模式针脚定义
针脚 信号名称 针脚 信号名称
1 Ground 2 Voltage Control
3 Sense 4 NC
风扇接口规格
接口 默认风扇模式 最大电流 最大功率
CPU_FAN1 自动模式 2A 24W
PUMP_FAN1 PWM 模式 3A 36W
SYS_FAN1~6 DC 模式 1A 12W
