BAT1

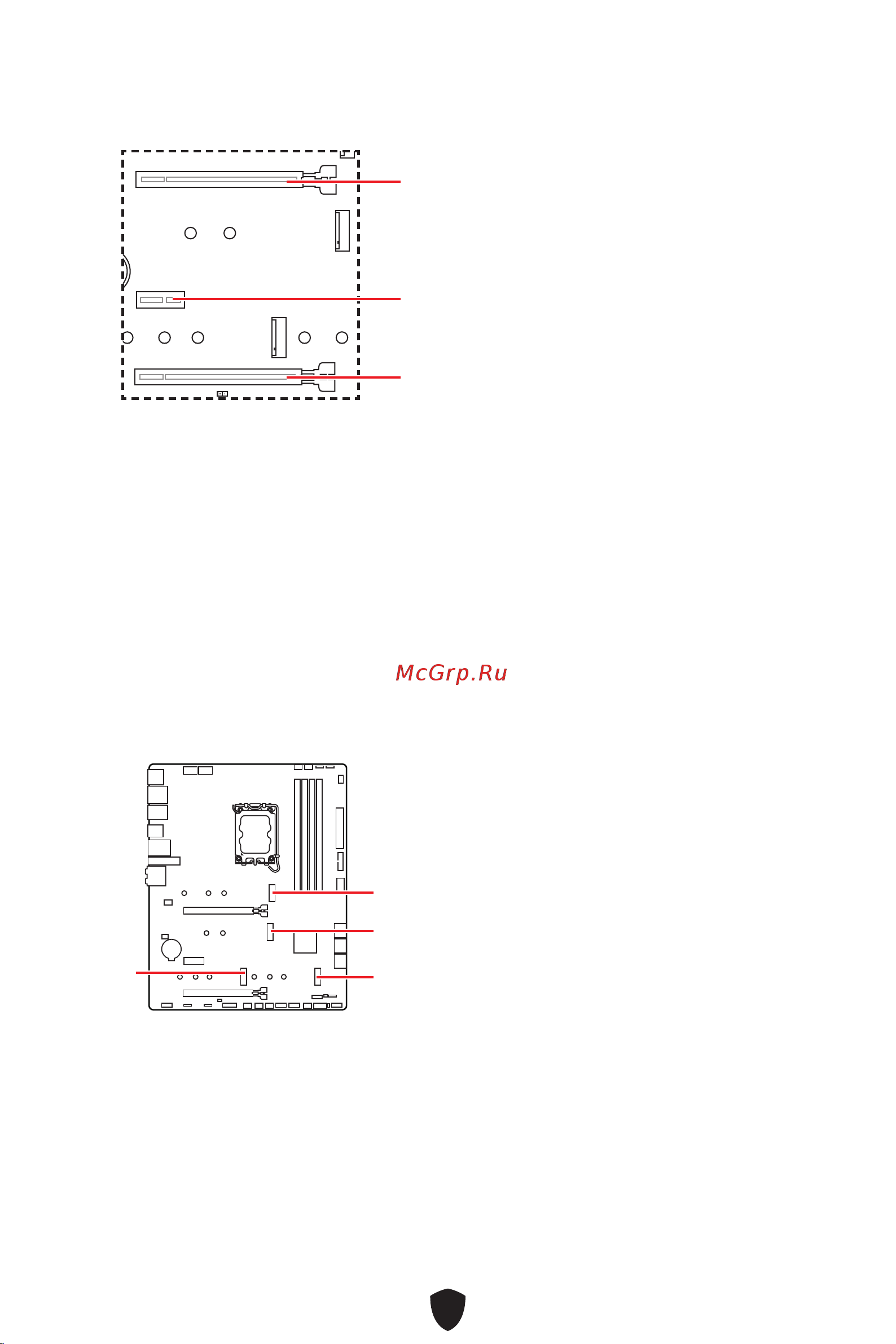

PCI_E1~3: PCIe Erweiterungssteckplätze

PCI_E1: PCIe 5.0 x16 (von CPU)

PCI_E2: PCIe 3.0 x1 (vom Z790 Chipsatz)

PCI_E3: PCIe 4.0 x4 (vom Z790 Chipsatz)

⚠

Wichtig

∙

Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen

Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine

Verformung des Steckplatzes vermeidet.

∙

Für die Installation einer einzelnen PCIe x16 Erweiterungskarte mit optimaler

Leistung, empfehlen wir den PCI_E1 Steckplatz zu verwenden.

∙

Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der

Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder

entfernen. Lesen Sie bitte auch die Dokumentation der Erweiterungskarte, um

notwendige zusätzliche Hardware oder Software-Änderungen zu überprüfen.

M2_1~4: M.2 Steckplätze (Key M)

M2_1

M2_2

M2_4

M2_3

⚠

Wichtig

∙

Intel® RST unterstützt nur PCIe M.2 SSD mit UEFI ROM.

∙

Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen

Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz.

Installieren Sie nicht den mit Ihrem Motherboard gelieferten Kühlkörper
