ПОДГОТОВКА К РАБОТЕ
Перед снятием алмазного круга, сборкой или наладкой, обя-
зательно отсоедините штроборез от электрической пи-
тающей сети. Все действия с алмазным кругом рекомен-
дуется выполнять в защитных перчатках.
ПОДГОТОВКА К РАБОТЕ
7
8
9
10
1
11
5
12

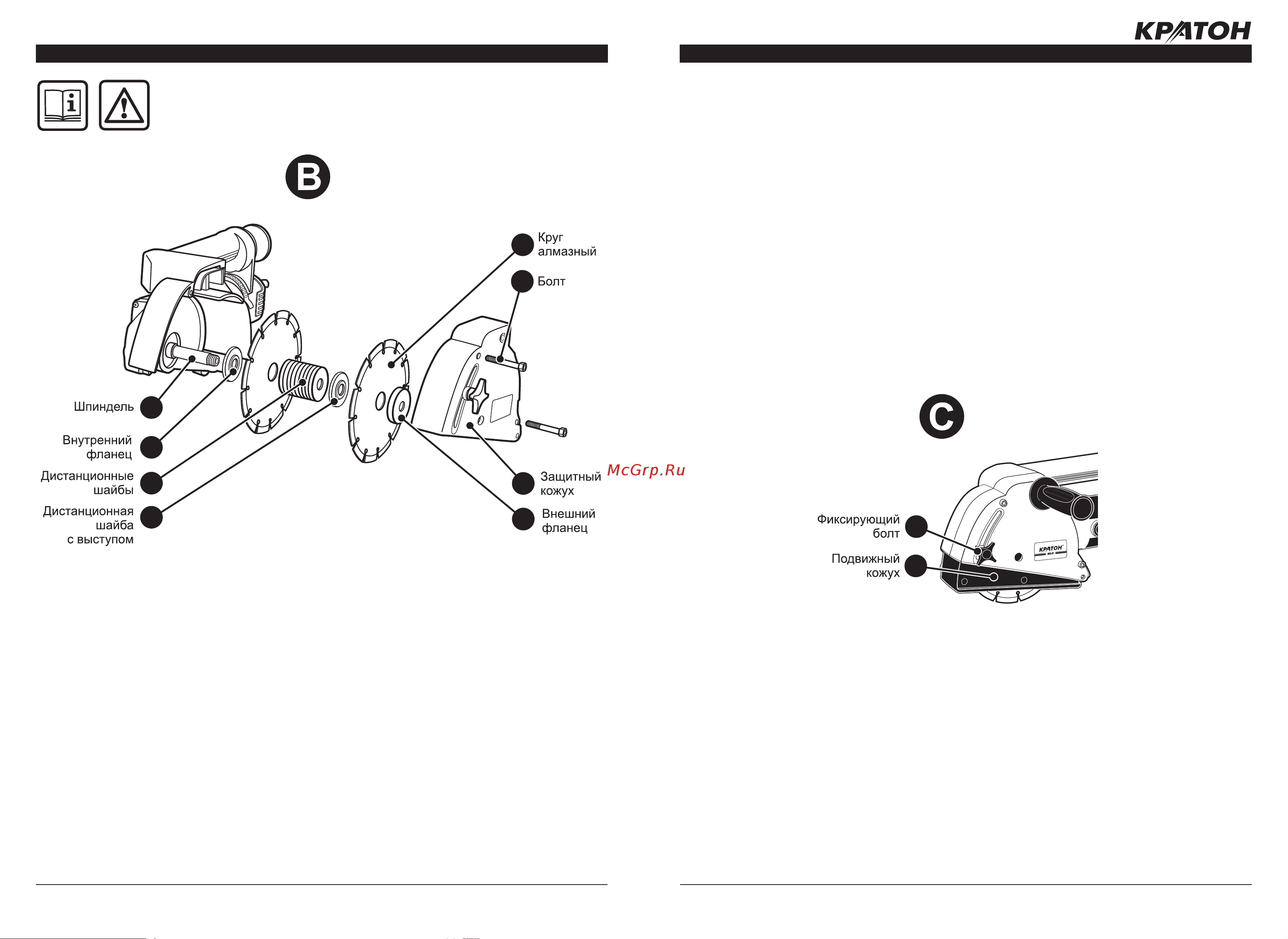

Рисунок B — установка (замена) алмазных кругов и регулирование ширины резания.
Штроборез предназначен для работы от
сети переменного однофазного тока на-
пряжением 220 В и частотой 50 Гц.
Если штроборез внесен в зимнее время
в отапливаемое помещение с улицы или
из холодного склада, необходимо не рас
-
паковывать его и не включать в течение 8
часов. Штроборез должен прогреться до
температуры помещения. В противном
случае штроборез может выйти из строя
при включении, из-за влаги, сконденсиро
-
вавшейся на деталях электродвигателя и
ее электрооборудовании.
Снимите защитный кожух 5, открутив
болты 11 (см. рис. В) шестигранным клю-
чом (входит в комплект поставки).
Удерживая нажатой кнопку фиксатора
шпинделя (расположена на корпусе ре-
дуктора), прокручивайте шпиндель 10
пока он не зафиксируется.
Открутите внешний фланец 12 специ-
альным ключом (входит в комплект по
-
ставки) и аккуратно снимите алмазные
круги 1, дистанционные шайбы 8 и вну-
тренний фланец
9. Протрите шпиндель
и все снятые детали ветошью. Замените,
при необходимости, алмазные круги 1.
Установите внутренний фланец 9 так,
чтобы его цилиндрический выступ был
обращен к носку шпинделя 10.
Установите первый алмазный круг 1 по-
садочным отверстием на цилиндрический
выступ внутреннего фланца
9. Следите,
чтобы указанное на круге направление
вращения совпадало с направлением
вращения шпинделя (указано стрелкой
на корпусе редуктора).
Установите дистанционные шайбы 8,
подобрав их количество в зависимости от
необходимой ширины резания. Обрати
-
те внимание на то, что последней в этом
наборе устанавливается дистанционная
шайба с цилиндрическим выступом 7.
Установите второй алмазный круг 1 по-
садочным отверстием на цилиндрический
выступ дистанционной шайбы с выступом
7. Следите, чтобы указанное на круге на-
правление вращения совпадало с на
-
правлением вращения шпинделя (указа
-
но стрелкой на корпусе редуктора).
Установите все оставшиеся дистанцион-
ные шайбы 8.
Закрутите от руки внешний фланец
12. Убедитесь, что весь посаженные на
шпиндель фланцы, круги и дистанцион-
ные шайбы установлены ровно, без пере
-
косо
в.
Удерживая кнопку фиксатора шпинделя,
надежно затяните внешний фланец 12
специальным ключом (входит в комплект
поставки).
Установите защитный кожух 5 и за
-
крепите его болтами 11, затянув их ше
-
стигранным ключом (входит в комплект
поставки). Регулировка ширины резания
выполнена.
13
6
Рисунок С — установка глубины резания.
Штроборез имеет подпружиненную,
подвижную часть защитного кожуха, ав-
томатически прижимающуюся к обра-
батываемому материалу и не дающая
образующейся в процессе работы пыли
выходить наружу. Эта же часть кожуха яв-
ляется ограничителем глубины резания
устанавливаемой с помощью регулируе-
мого упора подвижного кожуха
.
Ослабьте фиксирующий болт 13 упора
подвижного кожуха
6 (см. рис. С).
Поднимите подвижный кожух 6 вверх
так, чтобы алмазные круги вышли из него
на необходимое расстояние, которое и
является глубиной резания.
Надежно затяните фиксирующий болт
13 упора подвижного кожуха 6. Установка
глубины резания выполнена.
