УСТАНОВКА
ВНИМАНИЕ
!
НЕСОБЛЮДЕНИЕИНСТРУКЦИИМОЖЕТПРИВЕСТИК
НЕКОРРЕКТНОЙРАБОТЕАМОРТИЗАТОРОВИПОВРЕЖДЕНИЮ
АВТОМОБИЛЯ!

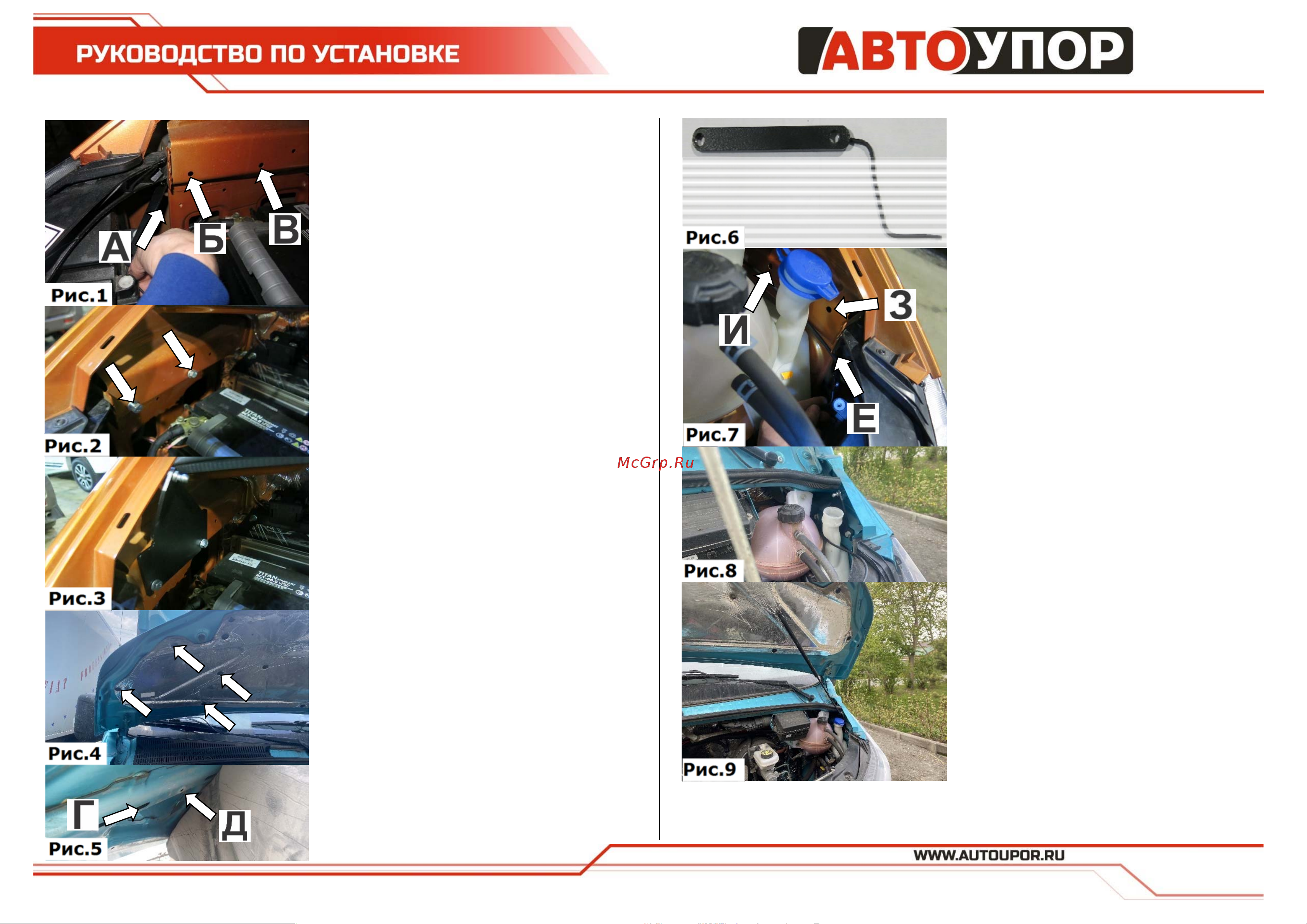

1. Установить две планки закладные в
нижнее отверстие Аспассажирской
стороны,чтобырезьбабылавиднав
отверстияхБиВ,(Рис.1).
2. Закрутить в планки закладные болты
М6х25 с шайбами 6 на несколько
оборотов,(Рис.2).
3. Надеть правый кронштейн пазами на
наживленные болты М6х25, после чего
затянутьболтыМ6х25торцевойголовкой
№10сусилием9Нм,(Рис.3).
4.Извлечьпистоны,(Рис.4).
5. Отогнуть обшивку, установить планку
закладнуювотверстиеГ,чтобырезьбовая
часть была видна из отверстия Д. Надеть
нашарниршайбу6ишайбу6пластиковую
(пластиковая шайба должна прилегать к
обшивке). Вкрутить шарнир с шайбами в
закладную планку торцевой головкой
№10сусилием9Нм.Установитьпистоны.
Аналогичноустановитьшарнирвкапотна
другуюсторонуавтомобиля.(Рис.5).
6. Загнуть усик закладной гайки для
водительской стороны автомобиля,
(Рис.6).
7. Установить гайку закладную в нижнее
отверстие Е с водительской стороны,
чтобырезьбабылавиднавотверстияхЗи
И. Закрутить в планки закладные болты
М8х25 с шайбами 8 на несколько
оборотов. Для удобства установки снять
крышкусбачкаомывателя.(Рис.7).
8. Надеть левый кронштейн пазами на
наживленные болты М8х25, после чего
затянутьболтыМ6х25торцевойголовкой
№13сусилием23Нм,(Рис.8).
9.Прокачатьамортизаторы(уперетьвпол
штокомвниз,5разполностьюсжатьи
отпустить).
10. Убрать штатный упор. Защелкнуть
фитинги амортизаторов на шарниры.
Амортизаторыустанавливаютсяштоком к
крылу(Рис.9).
11. Проверить сохранение заводских
зазоровмеждукапотоми крыльями.При
необходимостиотрегулироватьзазоры.
