Rival 333.0702.1 Руководство по эксплуатации онлайн
Инструкция по установке:
1. Снять штатный пыльник и кронштейн штатного пыльника.
2. Установить гайки закладные М8 в отверстия в позициях (А).
3. Вкрутить болты М8х35 с шайбами 8 в гайки закладные М8 в позициях (А) на 2-3 оборота.
4. Завести кронштейны открытыми пазами на болты М8 в позициях (А) и затянуть болты.
5. Вкрутить болт М6х35 с шайбой 6, двумя шайбами 8 и втулкой 14мм в отверстие в
позиции (Б) на 2-3 оборота. В порядке указанном на схеме.
6. Установить защиту: Заднюю часть завести открытым пазом на установленный болт
в позиции (Б) и закрепить болтами М6х35 с шайбами 6 и 8 через втулки 14мм в
позициях (В). Переднюю часть закрепить к кронштейнами болтами М8х20 с
шайбами 8 в позициях (Г). болтами М6х40 с шайбами 6 через втулки 14мм в
позициях (А), затянуть болты.
7. Установить гайки закладные М6 в пазы защиты в позициях (Д).
8. Установить переднюю часть штатного пыльника, закрепить в штатных точках и к
гайкам закладным М6 болтами М6х20 с шайбами 6 в позициях (Д).
9. Затянуть все резьбовые соединения с необходимым усилием.
Использование пневмоинструмента запрещено.
МАРКА
ГОД
ВЫПУСКА
ОБЪЕМ
ДВИГАТЕЛЯ
ТИП КПП
ТИП
ПРИВОДА
МОДЕЛЬ
Состав изделия:
Болт М6х20
Болт М6х35
Болт М8х20
Болт М8х35
Втулка 14мм
Гайка закладная М6
Гайка закладная М8
Защита
Кронштейн правый
Кронштейн левый
Шайба 6
Шайба 8
3 шт
3 шт
2 шт
4 шт
3 шт
3 шт
4 шт
1 шт
1 шт
1 шт
6 шт
10 шт
9.8 Нм
9.8 Нм
24 Нм
24 Нм
Момент затяжкиКол-воНаименование
Chazor
2023-
1.5
АКПП
ПЕРЕДНИЙ
BYD
Защита
Шайба 8
Болт М8х35
Кронштейн
левый

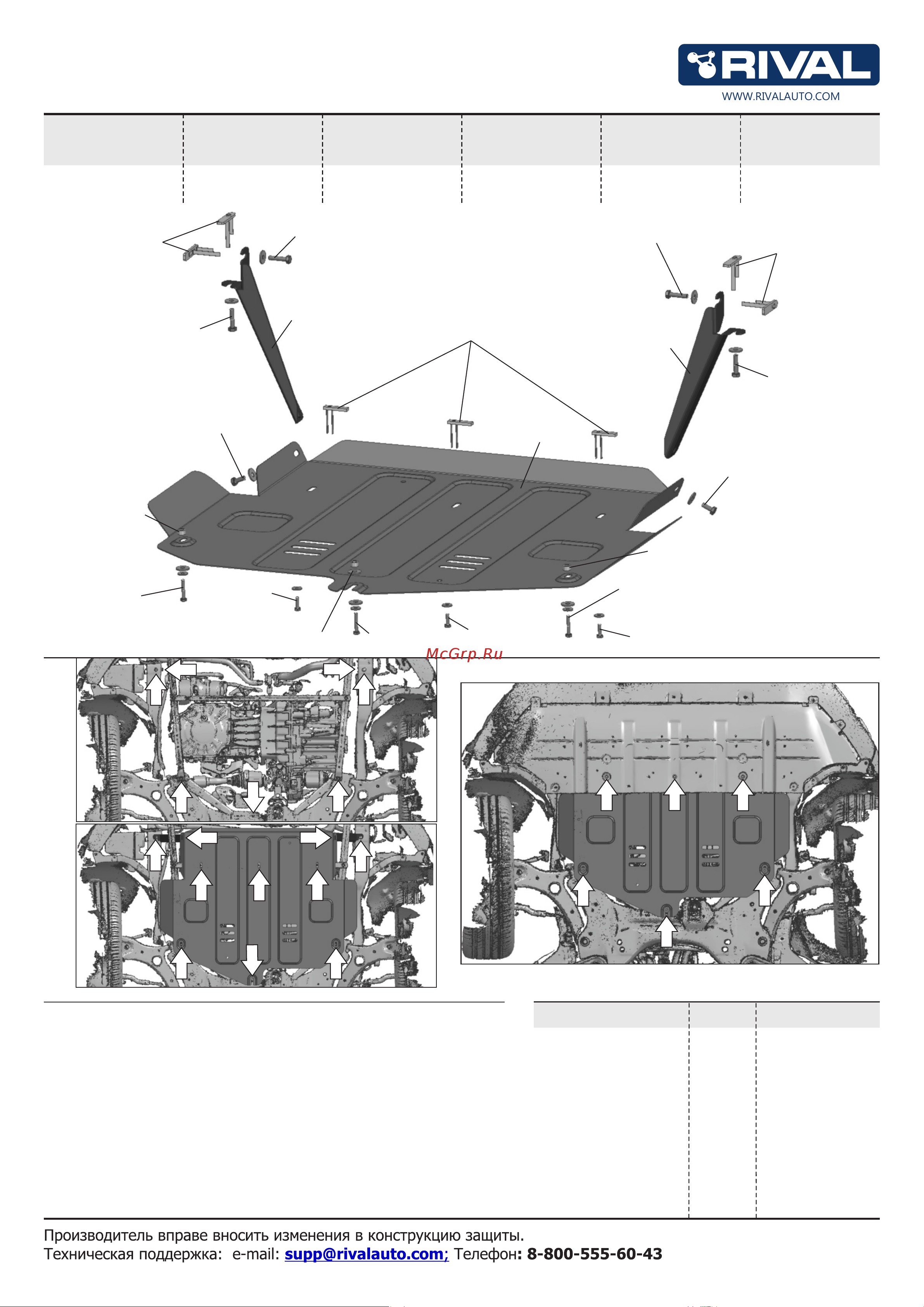

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ДВИГАТЕЛЯ И КПП
333.0702.1
WWW.RIVALAUTO.COM
Б
Шайба 8
Шайба 6
Болт М6х35
А
Шайба 6
Болт М6х20
Шайба 8
Болт М8х35
Гайка
закладная М8
Гайка
закладная М8
Кронштейн
левый
Гайка
закладная М6
Шайба 8
Болт М8х35
Шайба 8
Болт М8х35
Шайба 8
Болт М8х20
Шайба 8
Болт М8х20
Шайба 8
Шайба 6
Болт М6х35
Шайба 8
Шайба 6
Болт М6х35
Шайба 6
Болт М6х20
Шайба 6
Болт М6х20
А
А
А
В
В
А
А
Б
В
В
Г
Г
Д Д
Д
Б
В
В
Д
Д
Д
Втулка 14мм
Шайба 8
Втулка 14мм
Втулка 14мм
