1. Назначение изделия

Линейные трапы с горизонтальным выходом предназначены для сбора и отведения жидкости

в канализацию с поверхности пола. Монтируется в ванных комнатах и душевых, санузлах квартир

и загородных домов, общественных местах.

Благодаря наличию запахозапирающего устройства, трап надежно защищает помещение от

неприятных запахов из канализации.

2. Технические характеристики

 материал решетки – нержавеющая сталь;

 материал корпуса – ABS-пластик;

 материал сифона – полипропилен;

 выходной диаметр – 50 мм;

 длина линейного трапа – от 560 до 1060 мм;

 длина желоба – от 500 до 1000 мм;

 ширина желоба – 66 мм;

 запахозапирающее устройство – гидрозатвор или механический «сухой» затвор;

 пропускная способность – не менее 24 л/м в зависимости от высоты подпора воды;

 температура эксплуатации – от +5 °С до + 40 °С;

 температура отводящей жидкости, не более – +85 °С*;

 масса нетто, не более – 1,6 кг;

 максимальная разрешенная нагрузка, не более – 300 кг;

 срок службы, не менее – 50 лет.

* Трапы VIMARR позволяют отводить в канализацию жидкости с температурой до 100 °С

при условии, что её воздействие будет кратковременное (100 – 200 литров с температурой не более

100 °С). Повышение температуры отводящих жидкостей до 100 °С не влияет на пропускную

способность трапов и их работоспособность. В этом случае снижается только максимально

допустимая нагрузка на трап (т.к. корпус трапа выполняет роль несущего силового элемента), она

не должна превышать 150 кг.

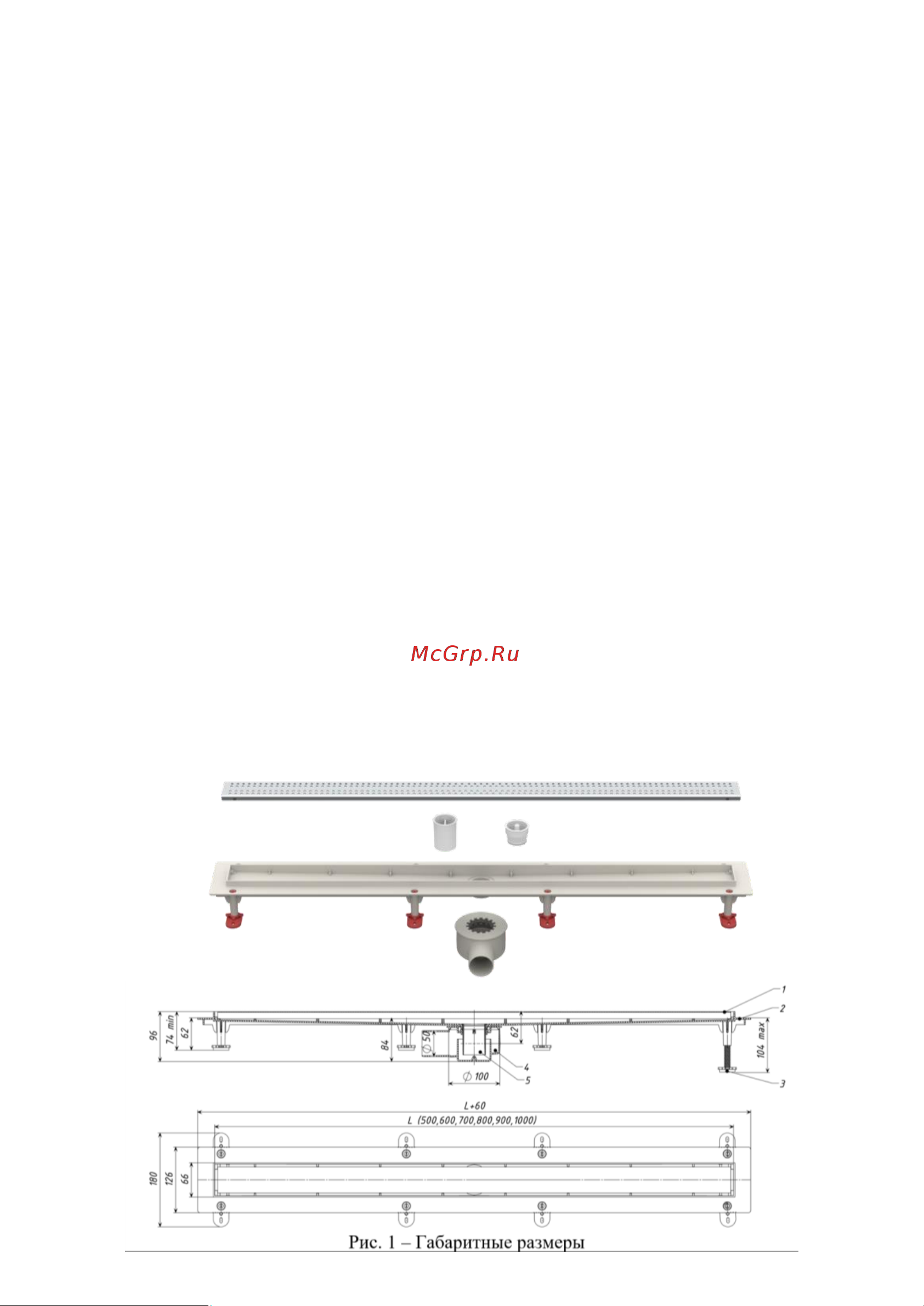

Габаритные размеры приведены на рис. 1.
