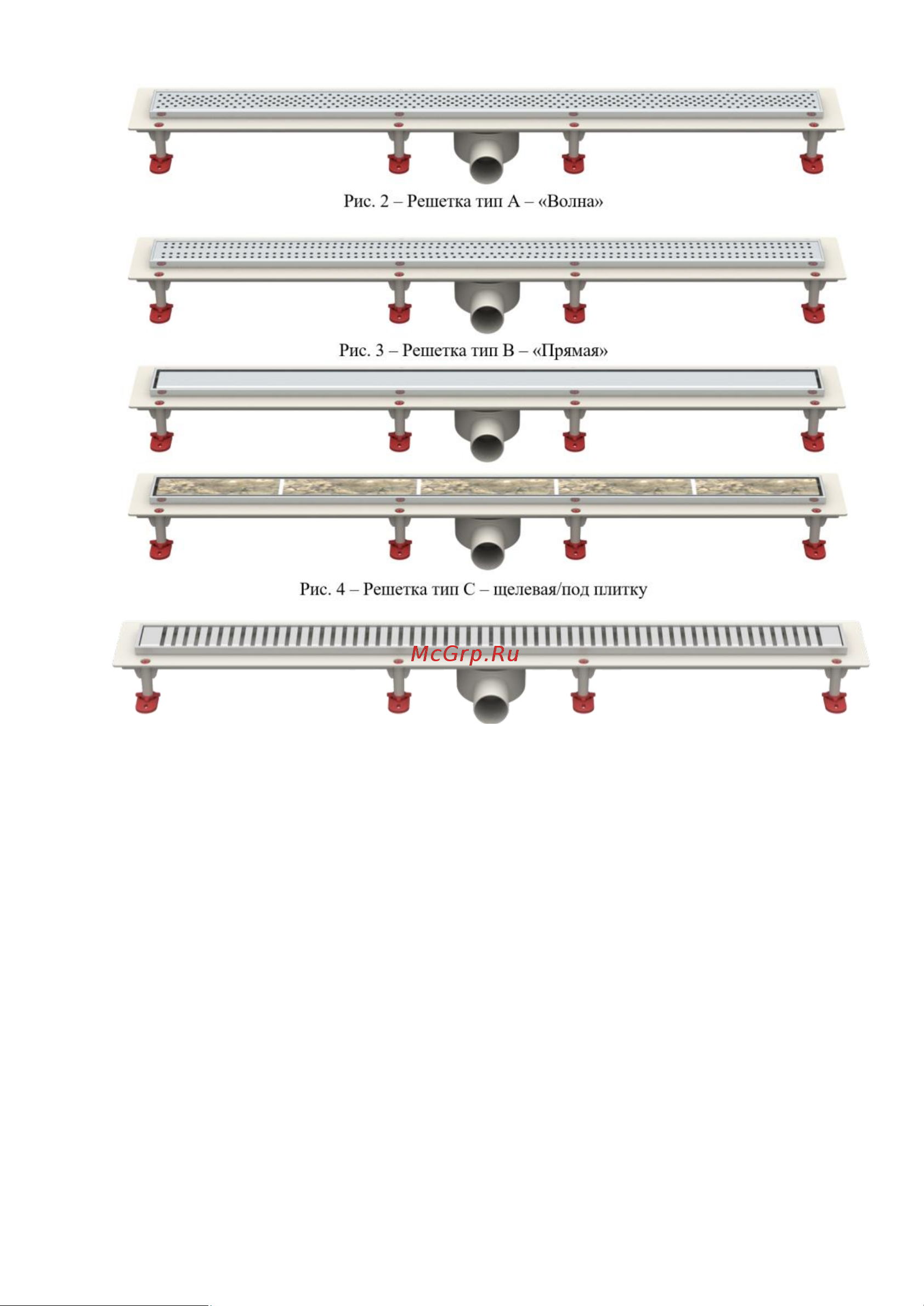

Рис.5 – Решетка тип D «Полосы»

Партия трапов, поставляемая в один адрес, комплектуется паспортом и объединенным

техническим описанием в соответствии с ГОСТ 2.601-2006.

Внешний вид изделия может отличаться от представленного на фото. Фирма-производитель

оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара,

не влияющих на качество изделия.

4. Устройство, принцип работы и монтаж

Линейный трап (душевой лоток) предназначен для отведения воды с уровня пола в душевых

и ванных комнатах.

Перед монтажом необходимо выдержать линейный трап внутри помещения, где будет

осуществляться его монтаж, при температуре от +5 °С до + 40 °С в не менее 60 минут.

Монтаж:

 корпус трапа с установленной монтажной заглушкой (шаблон заглушки нанесён на

упаковке) устанавливается на выбранное место. Высота корпуса трапа регулируется

от 74 и до 116 мм. Таким образом определяется высота трапа и создаётся уклон к

нему не менее 2%.

 корпус трапа жёстко крепится на плите или в бетонном основании с помощью

комплекта крепежа, поставляемого в комплекте;

 выходной патрубок линейного трапа подключается к системе канализации;
