Ред. 2

5.2 Основные элементы управления и индикации САИ-400

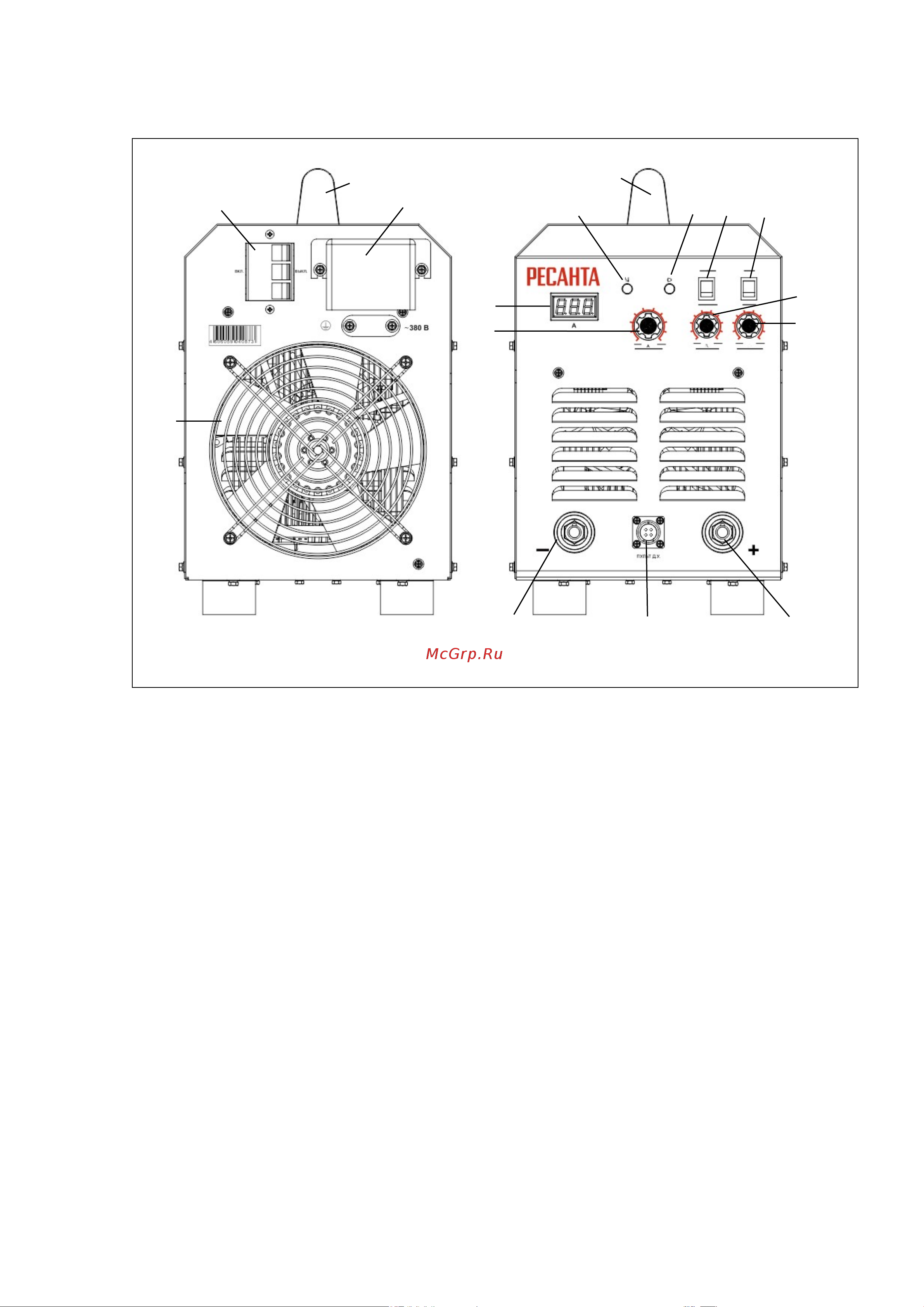

Рис. 2. Общий вид САИ-400

*Внешний вид устройства может отличаться от изображенного на рисунке.

1. Автоматический выключатель "Сеть".

2. Ручка.

3. Защитная крышка клеммной колодки.

4. Вентилятор охлаждения.

5. Дисплей показателя сварочного тока.

6. Регулятор силы сварочного тока.

7. Индикатор «Перегрев».

8. Индикатор «Сеть».

9. Кнопка включения функции VRD.

10. Кнопка выбора управления (панель, пульт ДУ).

11. Регулятор функции Arc Force («Форсаж дуги»).

12. Регулятор функции Hot Start («Горячий старт»).

13. Силовой разъем «-».

14. Разъем подключения пульта ДУ.

15. Силовой разъем «+».
