Схема подключения кабеля питания к сварочному аппарату.

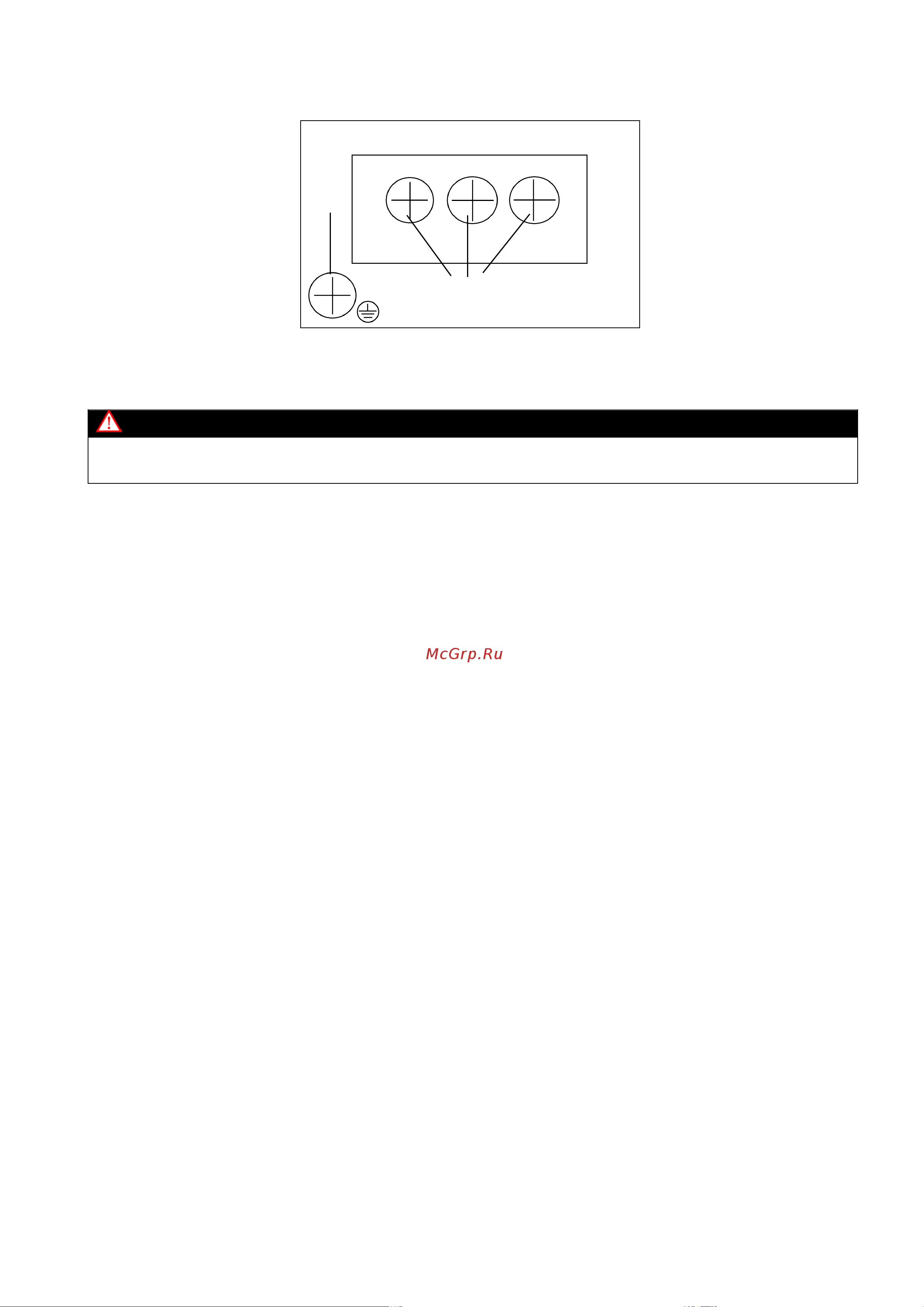

Рис. 4. Схема подключения кабеля питания САИ-400

1.Винт крепления заземления 2. Винты крепления Фазы 1,2,3

Внимание!

Подключение должно производиться квалифицированным специалистом с соблюдением

требований ПУЭ, ПТБ и настоящей инструкции.

9.2 Подготовка аппарата к работе и порядок работы (режим ММА)

1. Присоедините к силовым клеммам аппарата кабель с

электрододержателем и кабель заземления в зависимости от требуемой

для данной марки электрода полярности. В большинстве случаев кабель с

электрододержателем подсоединяется к плюсовой клемме, а кабель

заземления (масса) к минусовой клемме.

2. Убедитесь в том, что выключатель "Сеть" находится в положении

"ВЫКЛ".

3. Подключите аппарат к сети.

4. Убедитесь в том, что регулятор сварочного тока находится в

минимальном положении.

5. Включите аппарат выключателем "Сеть".

6. Вставьте необходимый электрод в электрододержатель и поворотом

регулятора величины сварочного тока установите требуемое значение,

согласно нижеприведенной таблице. Рекомендуется всегда следовать

инструкциям производителя электродов, так как в ней указаны и

полярность подсоединения кабелей, и оптимальный ток сварки.
