1 – ультразвуковой излучатель

2 – сверхъяркие светодиоды

3 – светодиод индикации заряда батареи и индикации работы отпугивателя

4 – кнопка включения отпугивателя

5 – включатель фонарика

6 – крышка батарейного отсека

7 – самонарезающие винты крепления корпуса

8 – поясная клипса

Рисунок 2. – расположение основных частей изделия

1.4.2 Корпус изделия изготовлен из ударопрочного пластика ABS.

1.4.3 Клипса (поз. 8 рисунок 2), предназначенная для возможности закрепления изделия на поясном

ремне, в состоянии поставки не установлена на корпусе изделия и может быть по желанию установлена

самим пользователем, для чего в комплекте с изделием поставляются два самонарезающих винта

увеличенной длины, которыми нужно заменить имеющиеся в корпусе. Схема установки клипсы

представлена на рисунке 3.

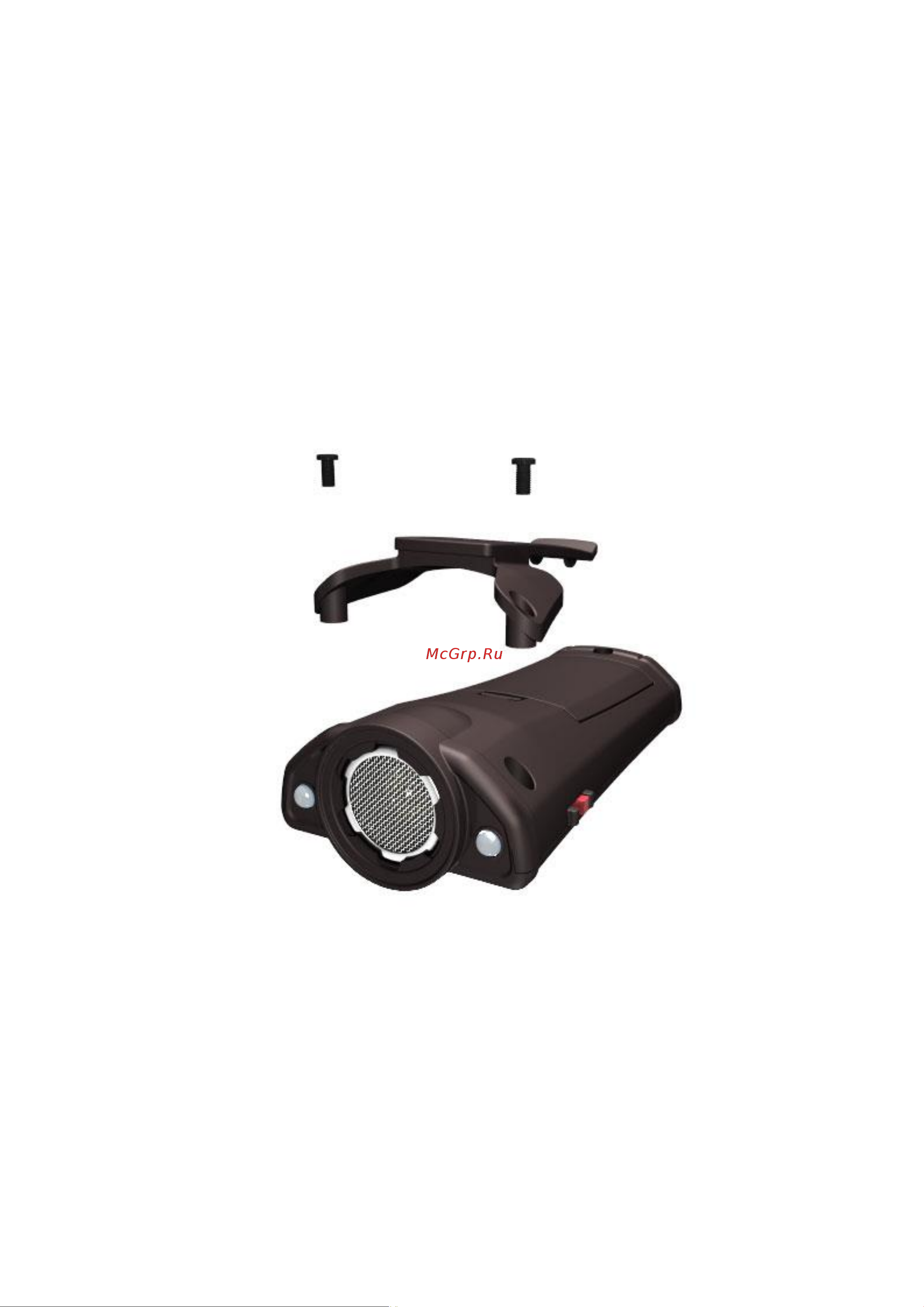

Рисунок 3 – схема установки клипсы

1.4.4 Изделие работает под управлением микроконтроллера, с установленным в него программным

обеспечением.

1.4.5. Излучатель изделия (поз. 1 рисунок 2) издает специальные звуковые волны высокой частоты

(форма сигнала определяется программным обеспечением в соответствии с авторским алгоритмом)

со звуковым давлением, достигающим 120 дБ на расстоянии 1 м от излучателя. Ультразвуковые волны,

генерируемые изделием, производят угнетающее действие на агрессивно настроенных собак, вызывают

у них чувство панического ужаса с непреодолимым желанием как можно быстрее покинуть место

воздействия ультразвука. Дополнительно к этому изделие хаотично излучает вспышки сверхъяркого

белого света, которые еще более усиливают отпугивающий эффект.

1.4.6. При необходимости изделие можно использовать в качестве сверхъяркого фонарика, для чего

нужно установить движок включателя (поз. 5 рисунок 2) в положение включено.
