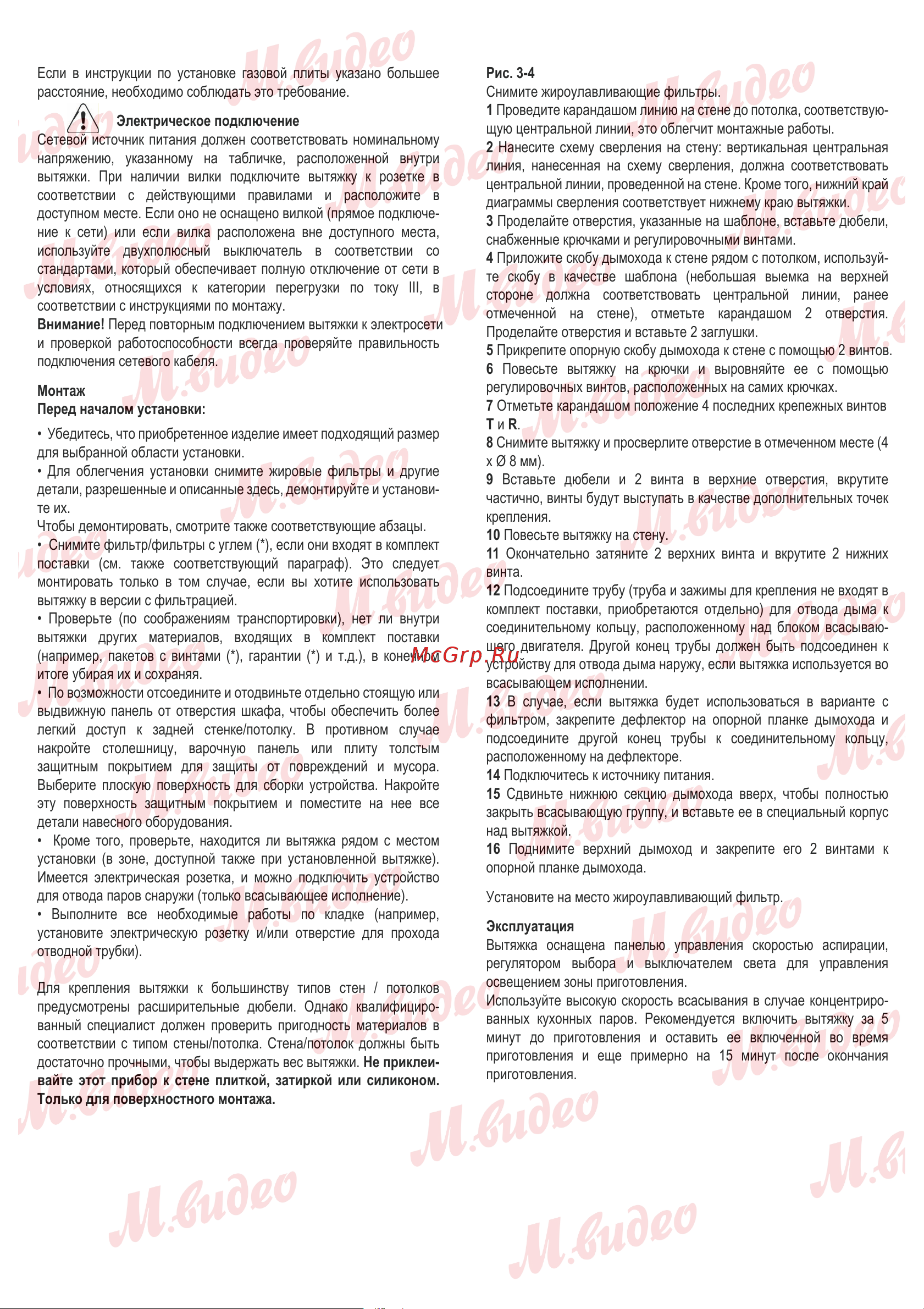

Brandt AD1049X Руководство по эксплуатации онлайн [7/10] 887185

Если в инструкции по установке газовой плиты указано большее

расстояние, необходимо соблюдать это требование.

Электрическое подключение

Сетевой источник питания должен соответствовать номинальному

напряжению, указанному на табличке, расположенной внутри

вытяжки. При наличии вилки подключите вытяжку к розетке в

соответствии с действующими правилами и расположите в

доступном месте. Если оно не оснащено вилкой (прямое подключе-

ние к сети) или если вилка расположена вне доступного места,

используйте двухполюсный выключатель в соответствии со

стандартами, который обеспечивает полную отключение от сети в

условиях, относящихся к категории перегрузки по току III, в

соответствии с инструкциями по монтажу.

Внимание! Перед повторным подключением вытяжки к электросети

и проверкой работоспособности всегда проверяйте правильность

подключения сетевого кабеля.

Монтаж

Перед началом установки:

• Убедитесь, что приобретенное изделие имеет подходящий размер

для выбранной области установки.

• Для облегчения установки снимите жировые фильтры и другие

детали, разрешенные и описанные здесь, демонтируйте и установи-

те их.

Чтобы демонтировать, смотрите также соответствующие абзацы.

• Снимите фильтр/фильтры с углем (*), если они входят в комплект

поставки (см. также соответствующий параграф). Это следует

монтировать только в том случае, если вы хотите использовать

вытяжку в версии с фильтрацией.

• Проверьте (по соображениям транспортировки), нет ли внутри

вытяжки других материалов, входящих в комплект поставки

(например, пакетов с винтами (*), гарантии (*) и т.д.), в конечном

итоге убирая их и сохраняя.

• По возможности отсоедините и отодвиньте отдельно стоящую или

выдвижную панель от отверстия шкафа, чтобы обеспечить более

легкий доступ к задней стенке/потолку. В противном случае

накройте столешницу, варочную панель или плиту толстым

защитным покрытием для защиты от повреждений и мусора.

Выберите плоскую поверхность для сборки устройства. Накройте

эту поверхность защитным покрытием и поместите на нее все

детали навесного оборудования.

• Кроме того, проверьте, находится ли вытяжка рядом с местом

установки (в зоне, доступной также при установленной вытяжке).

Имеется электрическая розетка, и можно подключить устройство

для отвода паров снаружи (только всасывающее исполнение).

• Выполните все необходимые работы по кладке (например,

установите электрическую розетку и/или отверстие для прохода

отводной трубки).

Для крепления вытяжки к большинству типов стен / потолков

предусмотрены расширительные дюбели. Однако квалифициро-

ванный специалист должен проверить пригодность материалов в

соответствии с типом стены/потолка. Стена/потолок должны быть

достаточно прочными, чтобы выдержать вес вытяжки. Не приклеи-

вайте этот прибор к стене плиткой, затиркой или силиконом.

Только для поверхностного монтажа.

Рис. 3-4

Снимите жироулавливающие фильтры.

1 Проведите карандашом линию на стене до потолка, соответствую-

щую центральной линии, это облегчит монтажные работы.

2 Нанесите схему сверления на стену: вертикальная центральная

линия, нанесенная на схему сверления, должна соответствовать

центральной линии, проведенной на стене. Кроме того, нижний край

диаграммы сверления соответствует нижнему краю вытяжки.

3 Проделайте отверстия, указанные на шаблоне, вставьте дюбели,

снабженные крючками и регулировочными винтами.

4 Приложите скобу дымохода к стене рядом с потолком, используй-

те скобу в качестве шаблона (небольшая выемка на верхней

стороне должна соответствовать центральной линии, ранее

отмеченной на стене), отметьте карандашом 2 отверстия.

Проделайте отверстия и вставьте 2 заглушки.

5 Прикрепите опорную скобу дымохода к стене с помощью 2 винтов.

6 Повесьте вытяжку на крючки и выровняйте ее с помощью

регулировочных винтов, расположенных на самих крючках.

7 Отметьте карандашом положение 4 последних крепежных винтов

Т и R.

8 Снимите вытяжку и просверлите отверстие в отмеченном месте (4

x Ø 8 мм).

9 Вставьте дюбели и 2 винта в верхние отверстия, вкрутите

частично, винты будут выступать в качестве дополнительных точек

крепления.

10 Повесьте вытяжку на стену.

11 Окончательно затяните 2 верхних винта и вкрутите 2 нижних

винта.

12 Подсоедините трубу (труба и зажимы для крепления не входят в

комплект поставки, приобретаются отдельно) для отвода дыма к

соединительному кольцу, расположенному над блоком всасываю-

щего двигателя. Другой конец трубы должен быть подсоединен к

устройству для отвода дыма наружу, если вытяжка используется во

всасывающем исполнении.

13 В случае, если вытяжка будет использоваться в варианте с

фильтром, закрепите дефлектор на опорной планке дымохода и

подсоедините другой конец трубы к соединительному кольцу,

расположенному на дефлекторе.

14 Подключитесь к источнику питания.

15 Сдвиньте нижнюю секцию дымохода вверх, чтобы полностью

закрыть всасывающую группу, и вставьте ее в специальный корпус

над вытяжкой.

16 Поднимите верхний дымоход и закрепите его 2 винтами к

опорной планке дымохода.

Установите на место жироулавливающий фильтр.

Эксплуатация

Вытяжка оснащена панелью управления скоростью аспирации,

регулятором выбора и выключателем света для управления

освещением зоны приготовления.

Используйте высокую скорость всасывания в случае концентриро-

ванных кухонных паров. Рекомендуется включить вытяжку за 5

минут до приготовления и оставить ее включенной во время

приготовления и еще примерно на 15 минут после окончания

приготовления.
