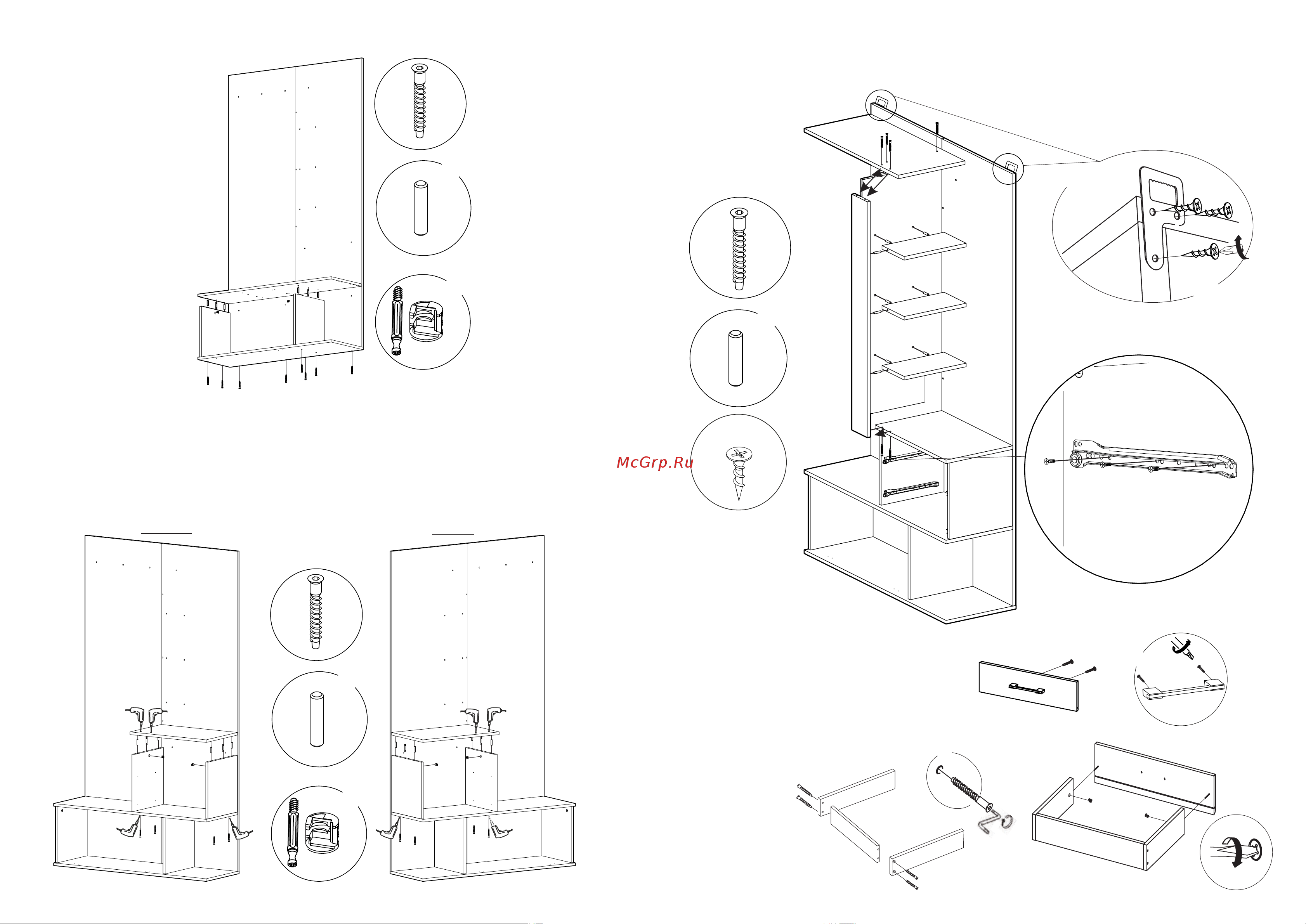

1. Сборка каркаса тумбы прихожей.

8х

4х

2х

2. Сборка секции с ящиками.

4х

2х

3. Сборка декоративных панелей ,ящиков,

двери и их установка.

6х

9х

Шуруп 4х13

12х

2х

4х

а)

1-1 2-1

8-1

8.1-1

4-1

5-1

8.1-1

8-1

5-1

4-1

1-1

2-1

9.1-1

9-1

3-1

8.1-1

8-1

5-1

4-1

9.1-1

9-1

3-1

2-1

6-1

7-1

11-1

12-1

1-1-1

1.1-1-1

2-1-1

Саморез 4х16

Навес Р-образный

8.1-1

8-1

5-1

1-1

2-1

9.1-1

9-1

3-1

ВНИМАНИЕ!

В зависимости от конфигурации сборки (правая/левая)

досверлить отверстия в стенке горизонтальной .

(может производится сборка как правого, так и левого варианта гостиной)

для Рисунка 2 сборка аналогична

1-1-1

1.1-1-1

2-1-1

3-1-1

Саморез 4х30

х2

Правая

Левая
