Порядок сборки

1. Общие положения

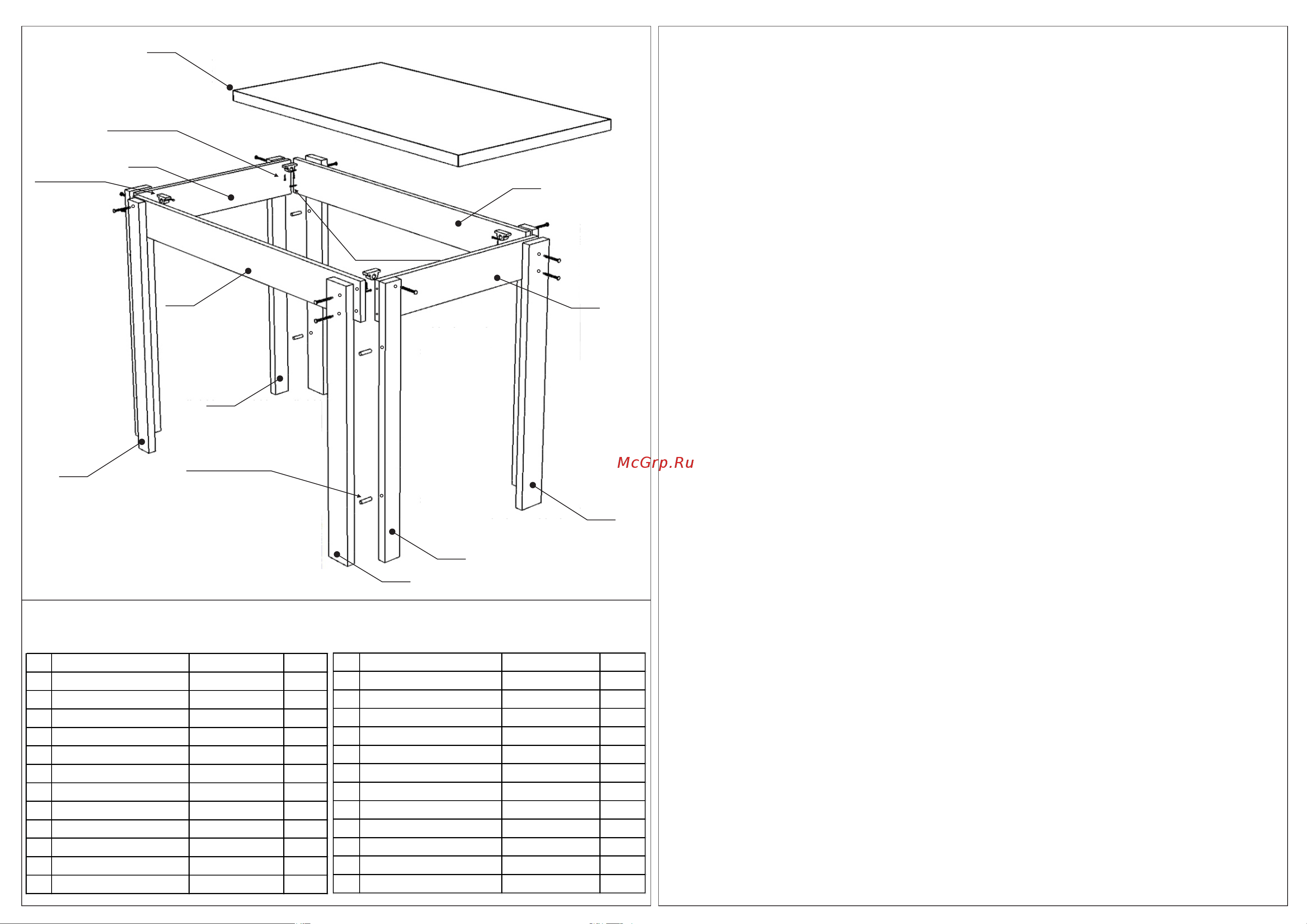

1.1 Сборку изделия необходимо производить согласно схеме, представленной на рисунке.

1.2 Изделие следует собирать на ровном полу, покрытым тканью или бумагой, лицевыми кромками вниз.

Для работы необходимо иметь молоток, деревянный брусок, обернутый тканью, отвертки (плоскую и

крестовую), уголок 90-градусов, рулетку.

№ наименование размер кол-во

1 Крышка 1000х600 1

2 Царга 100х920 2

3 Царга 100х520 2

4 Боковая стенка 710х80 4

5 Боковая стенка 710х58 4

№ наименование размер кол-во

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие изделия требованиям ГОСТа 16371-93 при

соблюдении условий транспортировки, хранения, сборки, эксплуатации. Гарантийный срок эксплуатации

мебели: Бытовой - 24 месяца. Срок исчисляется со дня продажи. Гарантия не распространяется на мебель,

имеющую механические повреждения (царапины, риски, сколы и др.)возникающие при транспортировке, в

процессе неправильной сборки и эксплуатации, а также имеющую утолщение щитов от влаги (разбухание),

возникающие от неправильного ухода. Предприятие-изготовитель оставляет за собой право на изменение

конструкции изделия не влияющие на общие функциональные особенности.

2. Сборка стола

2.1 В боковые стенки 4 вбейте шканты, предварительно нанеся на них клей ПВА, соедините между собой

боковые стенки 4, 5, к торцам стенок гвоздем 1,6х25 прибейте опору-наконечник.

2.2 Винтом 7х70, через отверстия в боковых стенках 4, царгах 2 скрутите их с царгами 3.

2.3 Саморезом 3,5х25, через отверстия в царгах 2 скрутите их с боковыми стенками 4.

2.4 По наколкам на крышке 1, саморезом 3,5х16, прикрутите к ней стяжку универсальную.

2.5 Наложите крышку на каркас стола, винтом 7х70, через отверстия в боковой стенке 5 прикрутите

ее.

Стяжка

универсал

Саморез 3,5х19

Саморез 3,5х25

Шкант 8х32

Перед сборкой

нанести клей ПВА
