Таблица № 1
Спецификация по деталям

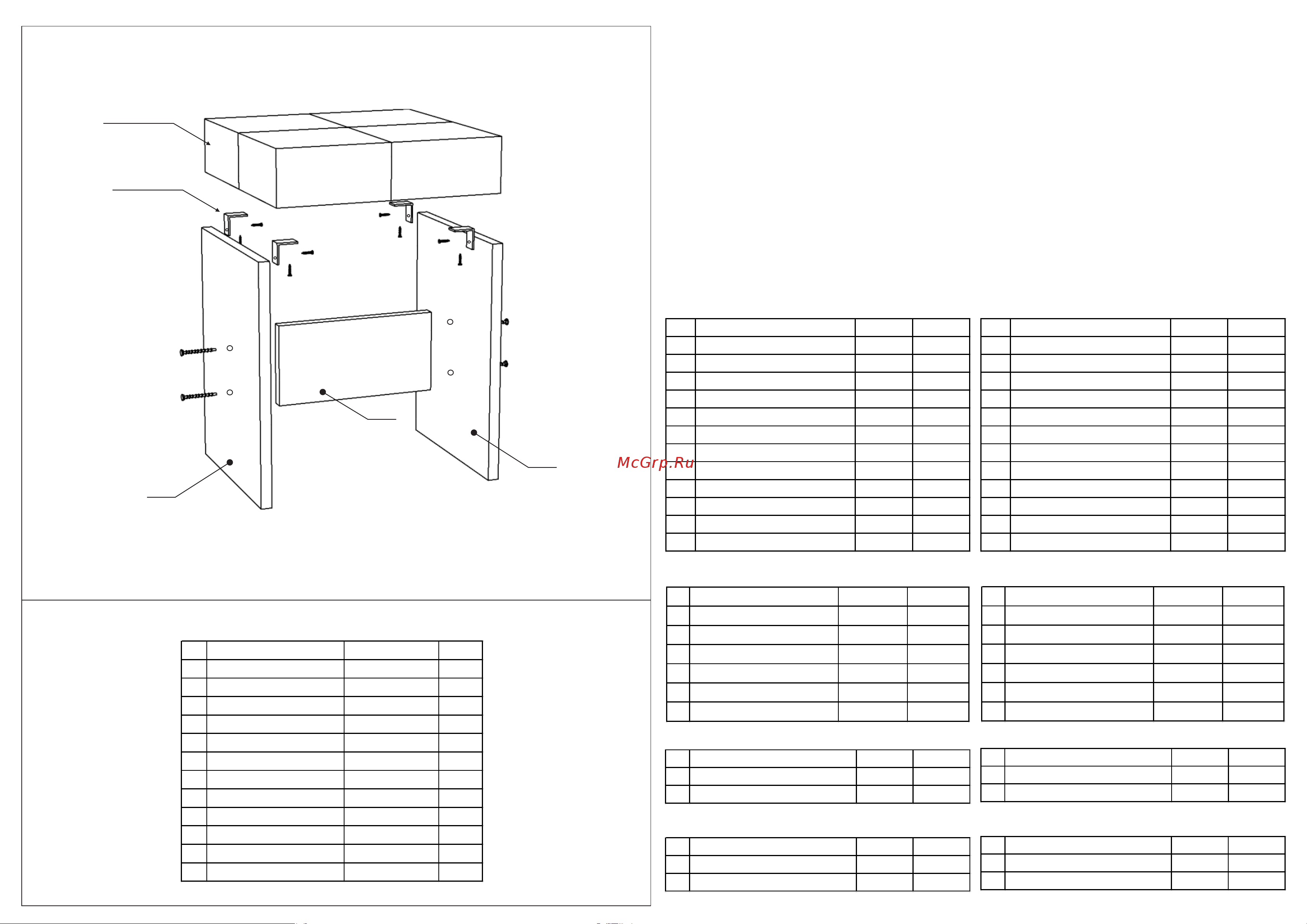

Рис № 1
Порядок сборки
1. Общие положения
1.1 Сборку изделия необходимо производить согласно схеме, представленной на рисунке.
1.2 Изделие следует собирать на ровном полу, покрытым тканью или бумагой, лицевыми кромками вниз.
Для работы необходимо иметь молоток, деревянный брусок, обернутый тканью, отвертки (плоскую и
крестовую), уголок 90-градусов, рулетку.
№ наименование размер кол-во
1 Боковая стенка 352х270 2
2 Царга 240х120 1
3 Сиденье 330х330 1
4
5
6
7
8
9
10
11
12
2. Сборка табурета
2
2.1 Скрутите винтами 7х50 боковые стенки 1 с царгой 2
2.2 К основанию боковых стенок гвоздем 1,6х25 прибейте опору-наконечник.
2.3 Саморезом 3,5х16 прикрутите к боковым стенкам уголки 30х30, а к ним сиденье.
Сиденье
1
1
Уголок 30х30
КУ «Омега» состав пакета №1 (из 4)
(корпус скамьи и табуретов)
№ наименование размер кол-во
1 Задняя стенка ДСП 1000х352 1
2 Задняя стенка ДСП 1384х352 1
3 Боковая стенка 900х134 4
4 Царга 342х128 2
5 Царга 968х128 1
6 Царга 1010х128 1
7 Боковая стенка 352х70 2
8 Боковая стенка 352х80 2
9 Царга 240х120 2
10 Боковая стенка 352х270 4
11 Фурнитура угловой скамьи 1
12 Фурнитура табуретов 1
№ наименование размер кол-во
1 Крышка 1000х600 1
2 Царга 100х920 2
3 Царга 100х520 2
4 Боковая стенка 710х80 4
5 Боковая стенка 710х58 4
6 Фурнитура стола 1
КУ «Омега» состав пакета №2 (из 4) (стол)
№ наименование размер кол-во
1 Сиденье 1000х400 2
2 Сиденье 330х330 2
КУ «Омега» состав пакета №3 (из 4) (сиденья)
№ наименование размер кол-во
1 Спинка большая 1350х270 1
2 Спинка малая 1000х270 1
КУ «Омега» состав пакета №4 (из 4) (спинки)
КУ «Альфа» состав пакета №1 (из 4)
(корпус скамьи и табуретов)
№ наименование размер кол-во
1 Задняя стенка ДСП 1000х352 1
2 Задняя стенка ДСП 1384х352 1
3 Боковая стенка 800х134 5
4 Царга 342х128 2
5 Царга 968х128 1
6 Царга 1010х128 1
7 Боковая стенка 352х70 2
8 Боковая стенка 352х80 2
9 Царга 240х120 2
10 Боковая стенка 352х270 4
11 Фурнитура угловой скамьи 1
12 Фурнитура табуретов 1
№ наименование размер кол-во
1 Крышка 1000х600 1
2 Царга 100х920 2
3 Царга 100х520 2
4 Боковая стенка 710х80 4
5 Боковая стенка 710х58 4
6 Фурнитура стола 1
КУ «Альфа» состав пакета №2 (из 4) (стол)
№ наименование размер кол-во
1 Сиденье 1000х400 2
2 Сиденье 330х330 2
КУ «Альфа» состав пакета №3 (из 4) (сиденья)
№ наименование размер кол-во
1 Спинка большая 1400х200 1
2 Спинка малая 1000х200 1
КУ «Альфа» состав пакета №4 (из 4) (спинки)
