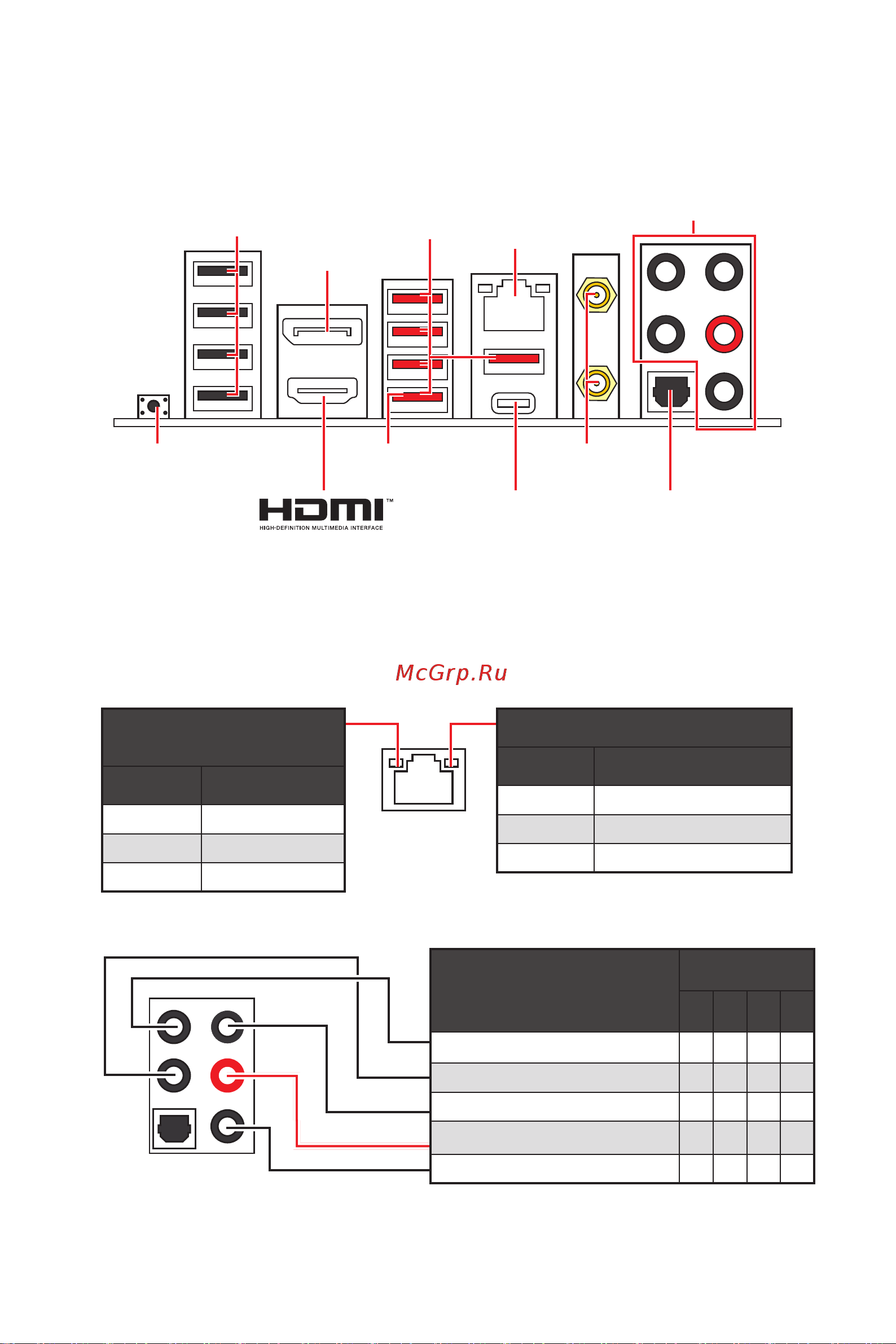

Panneau arrière Entrée/Sortie

Configuration des ports audio

Panneau arrière Entrée/Sortie

∙ Port/Bouton Flash BIOS - Veuillez vous référer à la page 47 pour la mise à jour du

BIOS avec Bouton Flash BIOS.

Tableau explicatif de l’état de la LED du port LAN

LED indiquant la connexion

et l’activité

État Description

Éteint Pas de connexion

Jaune Connexion correcte

Clignote Activité en cours

LED indiquant la vitesse

État Description

Éteint 10 Mb/s

Vert 100 / 1000 Mb/s

Orange 2,5 Gb/s

USB 3.2 Gen 2x2

(20 Gb/s) Type-C

Bouton Flash BIOS

2,5 Gb/s

LAN

Connecteurs

d'antenne Wi-Fi

USB 2.0

Type-A

USB 3.2

Gen 2

(10 Gb/s)

Type-A

DisplayPort

Ports audio

Sortie S/PDIF

optique

Port Flash BIOS

Ports audio

Canal

2 4 6 8

Sortie centre/Caisson de basse ● ●

Sortie haut-parleur arrière ● ● ●

Entrée Ligne/Sortie haut-parleur côté ●

Sortie Ligne/Sortie haut-parleur avant ● ● ● ●

Entrée Microphone

(● : connecté, Espace : vide)
