Компоненты материнской платы

30º30º

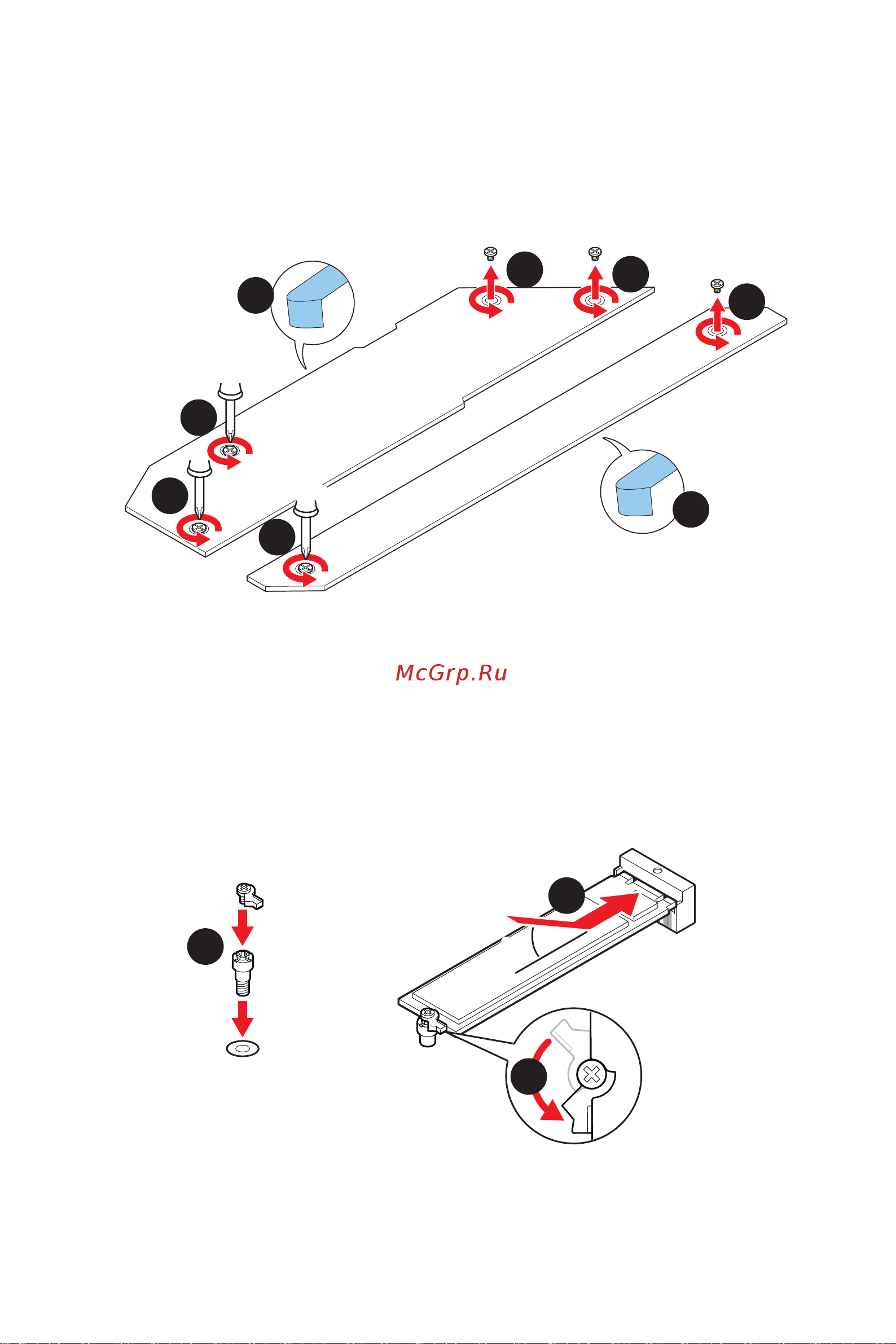

Установка устройства в разъемы M2_2~5

1. Удалите винты для радиатора M.2 SHIELD FROZR.

2. Удалите M.2 SHIELD FROZR и снять защитную пленку с термоинтерфейса.

M2_2

M2_3

M2_5

M2_4

3. Если зажим EZ M.2 не установлен, установите прилагаемый комплект зажима

EZ M.2 в слот M.2 в соответствии с длиной твердотельного накопителя.

4. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.

5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.
