Компоненты материнской платы

JUSB3: Разъем USB 3.2 Gen 1

Данный разъем предназначен для подключения портов USB 3.2 Gen 1 5Гб/с на

передней панели.

⚠

Внимание!

Помните, что во избежание повреждений, необходимо правильно подключать

контакты питания и земли.

10 11

1 Power 11 USB2.0+

2 USB3_RX_DN 12 USB2.0-

3 USB3_RX_DP 13 Ground

4 Ground 14 USB3_TX_C_DP

5 USB3_TX_C_DN 15 USB3_TX_C_DN

6 USB3_TX_C_DP 16 Ground

7 Ground 17 USB3_RX_DP

8 USB2.0- 18 USB3_RX_DN

9 USB2.0+ 19 Power

10 Ground 20 No Pin

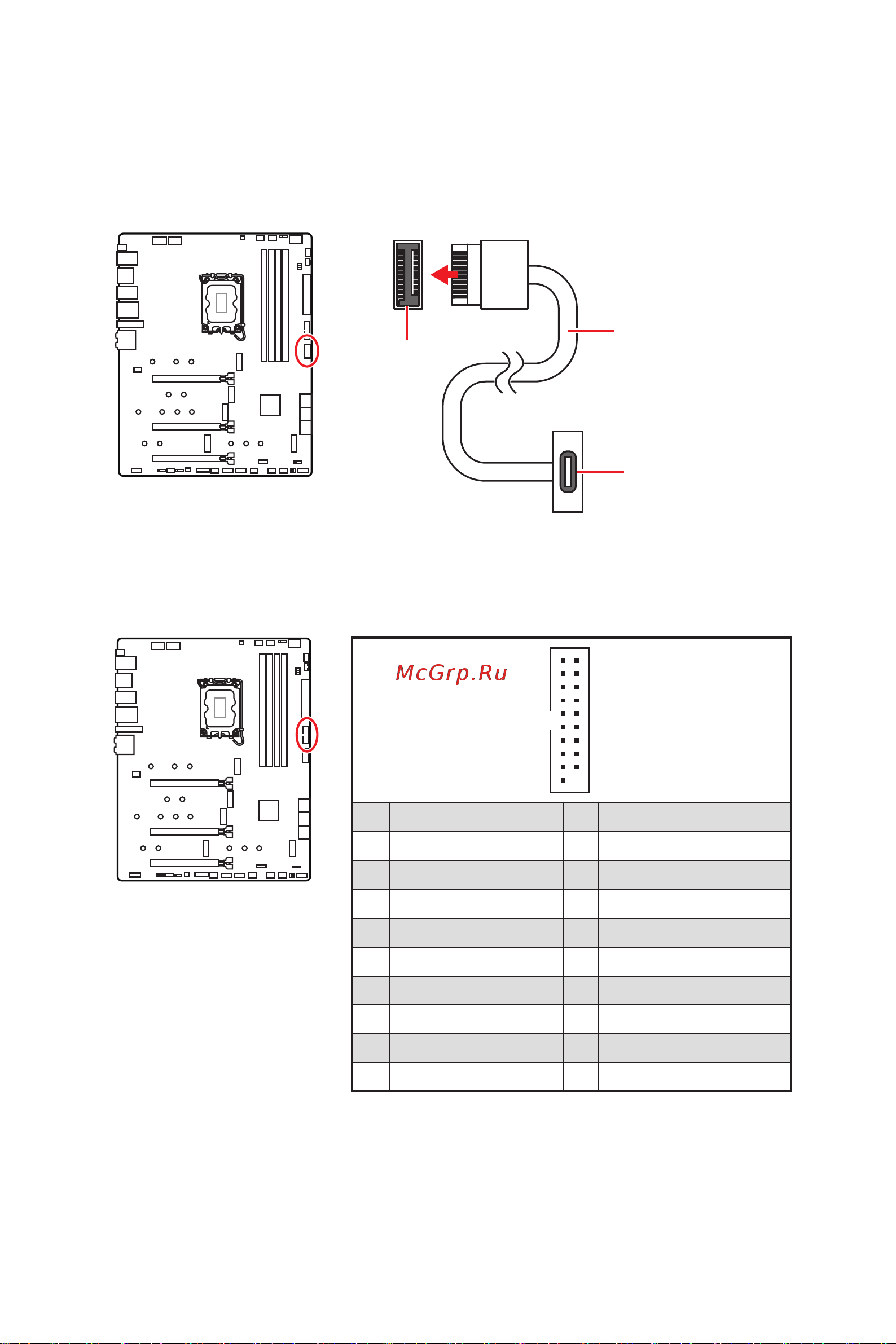

JUSB4: Разъем USB 3.2 Gen 2 Type-C

Данный разъем предназначен для подключения портов 3.2 Gen 2 Type-C

на передней панели. Данный коннектор имеет защиту от неправильного

подключения. При подключении кабеля убедитесь, что коннектор сориентирован

правильно относительно разъема.

JUSB4

Кабель USB

Type-C

Порт USB Type-C на

передней панели
