후면 I/O 패널

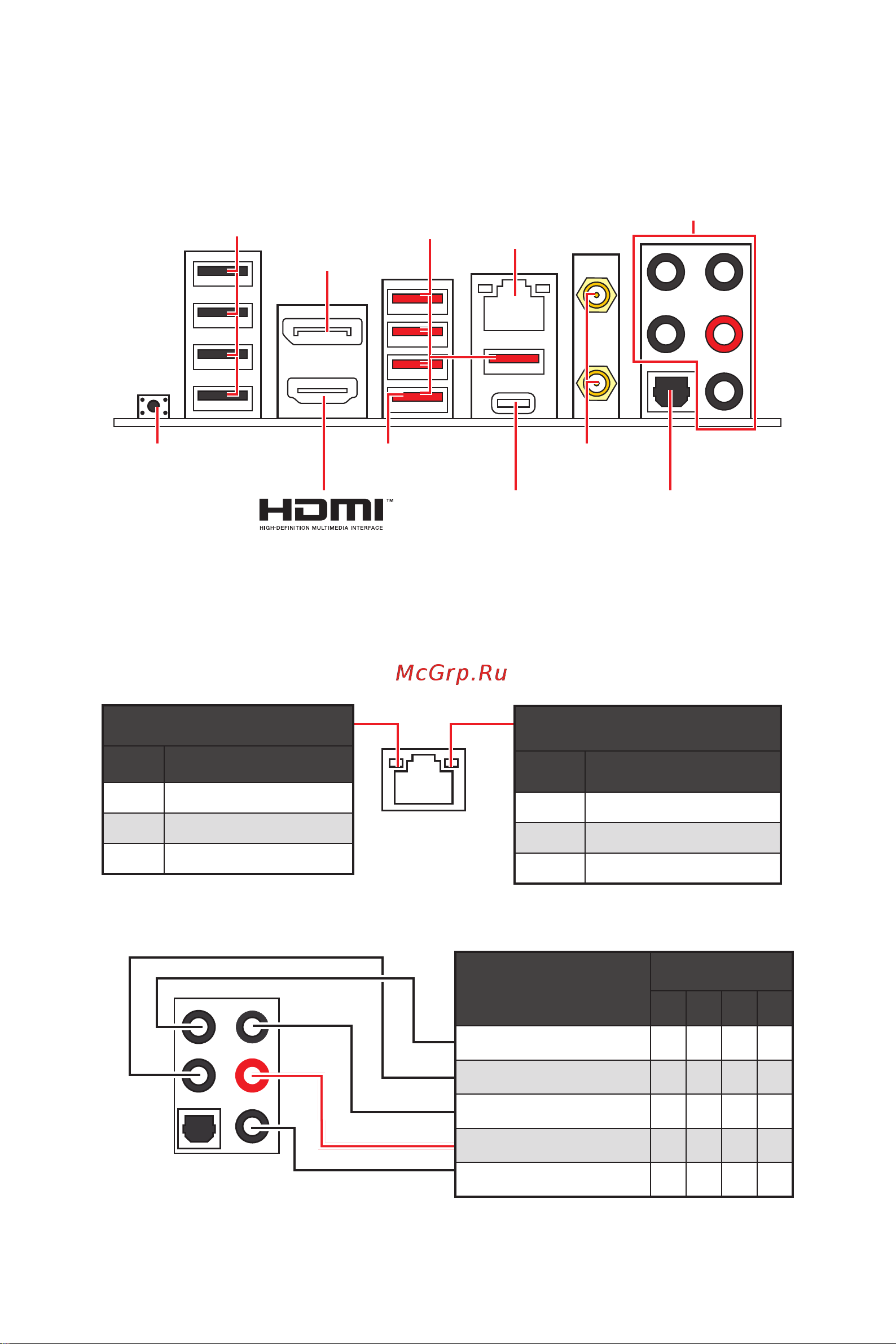

오디오 포트 구성 도표

오디오 포트

채널

2 4 6 8

중앙/ 서브우퍼 출력 ● ●

후면 스피커 출력 ● ● ●

라인 입력/ 측면 스피커 출력 ●

라인 출력/ 전면 스피커 출력 ● ● ● ●

마이크 입력

(●: 연결됨, 빈칸: 무)

후면 I/O 패널

∙ 플래쉬 BIOS 포트/버튼 - 46 페이지의 내용을 참조하여 플래쉬 BIOS 버튼으로 BIOS를

업데이트하는 방법에 대해 알아보세요

LAN 포트 LED 상태 표시

USB 3.2 Gen 2x2

(20Gbps) Type-C

플래쉬 BIOS

버튼

2.5Gbps

LAN

Wi-Fi 안테나

커넥터

USB 2.0

Type-A

USB 3.2

Gen 2

(10Gbps)

Type-A

디스플레이포트

오디오 포트

옵티컬

S/PDIF- 출력

플래쉬 BIOS

포트

링크 / 통신 LED

상태 설명

꺼짐 연결되지 않음 .

노란색 LAN 이 올바르게 연결되었음 .

깜빡임 정상적인 통신중 .

속도 LED

상태 설명

꺼짐 10 Mbps 연결되었음 .

녹색

100/1000 Mbps 연결되었음.

오렌지색 2.5 Gbps 연결되었음 .
