구성품 개요

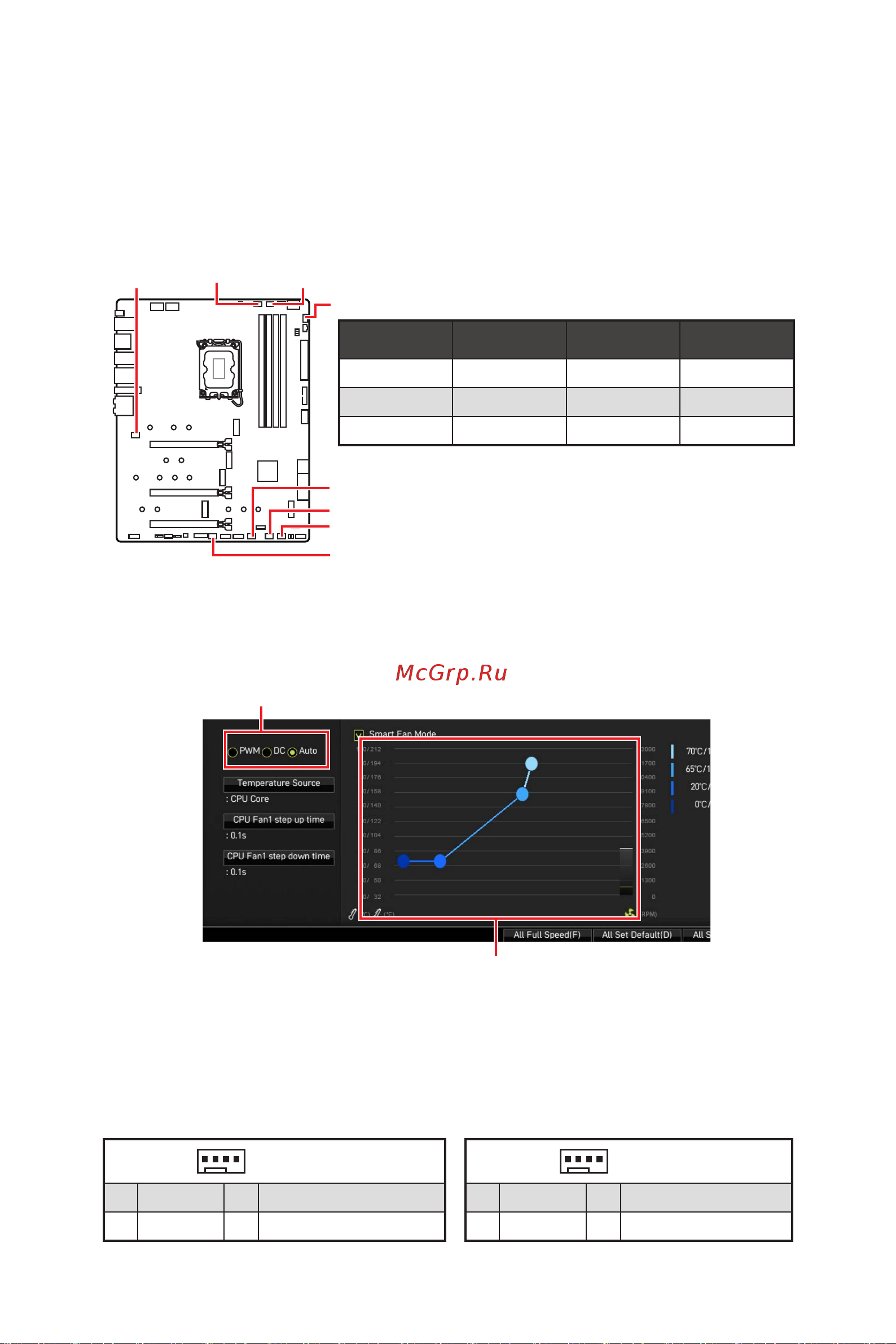

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 팬 커넥터

팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM

모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를

조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동

모드 팬 커넥터는 PWM 및 DC 모드를 자동으로 감지할 수 있습니다. 그러나 아래 설명처럼 팬

커넥터를 PWM 또는 DC 모드로 수동조정할 수 있습니다.

팬 모드 전환 및 속도 조정

PWM 모드와 DC 모드 사이에서 전환할 수 있으며 BIOS > HARDWARE MONITOR(하드웨어

모니터)로 이동하여 팬 속도를 조정할 수 있습니다.

PWM 모드 또는 DC 모드 선택

⚠

중요사항

PWM/ DC 모드로 전환한 후, 팬이 제대로 작동하는지 확인하시기 바랍니다.

CPU 온도에 따라 팬 속도를 단계별 설정 가능합니다.

팬 커넥터 핀 정의

CPU_FAN1

SYS_FAN2

SYS_FAN3

SYS_FAN4

SYS_FAN5

PUMP_FAN1

SYS_FAN6

SYS_FAN1

커넥터 기본 팬 모드 최대 전류 최대 전력

CPU_FAN1 자동 모드 3A 36W

PUMP_FAN1 PWM 모드 3A 36W

SYS_FAN1~6 DC 모드 1A 12W

PWM 모드 핀 정의

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DC 모드 핀 정의

1 Ground 2 Voltage Control

3 Sense 4 NC
