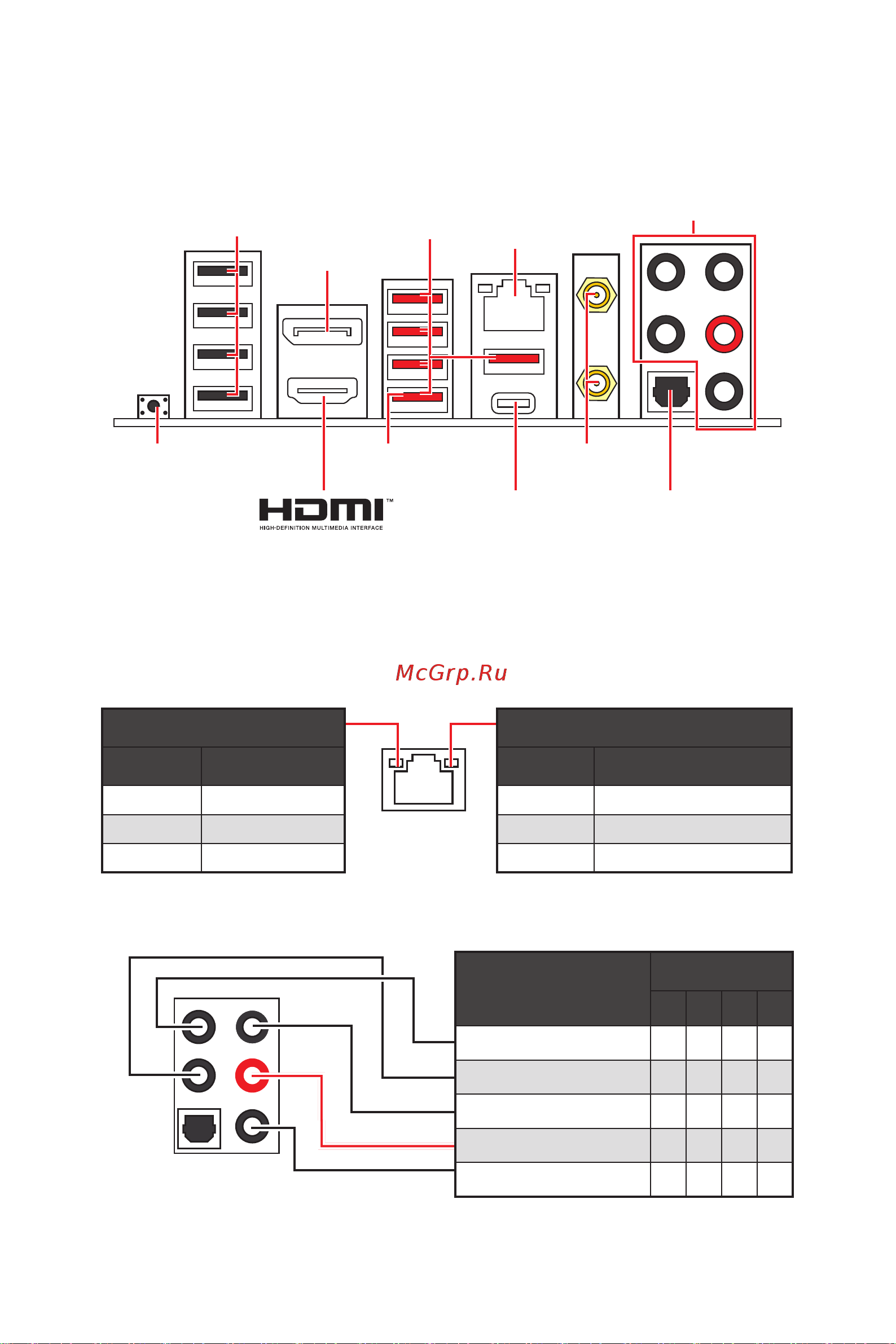

背板 I/O

音效連接埠設置

音效連接埠

聲道

2 4 6 8

中置/ 低音輸出 ● ●

後置喇叭輸出 ● ● ●

音源輸入/ 側邊喇叭輸出 ●

音源輸出/ 前置喇叭輸出 ● ● ● ●

麥克風輸入

(●: 已連接、空白: 未連接)

背板 I/O

∙ 更新 BIOS 連接埠/按鈕 - 請參閱第 46 頁了解如何使用更新 BIOS 按鈕來更新 BIOS。

網路連接埠 LED 燈狀態表

連線/ 工作燈號

狀態說明

關閉未連線

黃燈已連線

閃爍資料傳輸中

速度燈號

狀態說明

關閉傳輸速率 10 Mbps

綠燈傳輸速率 100/ 1000 Mbps

橘燈傳輸速率 2.5 Gbps

USB 3.2 Gen 2x2

(20Gbps )Type-C

更新 BIOS

按鈕

2.5Gbps

網路連接埠

Wi-Fi 天線接頭

USB 2.0

Type-A

USB 3.2

Gen 2

(10Gbps

)Type-A

DisplayPort

音效連接埠

光纖

S/PDIF-

輸出

更新 BIOS

連接埠
