元件總覽

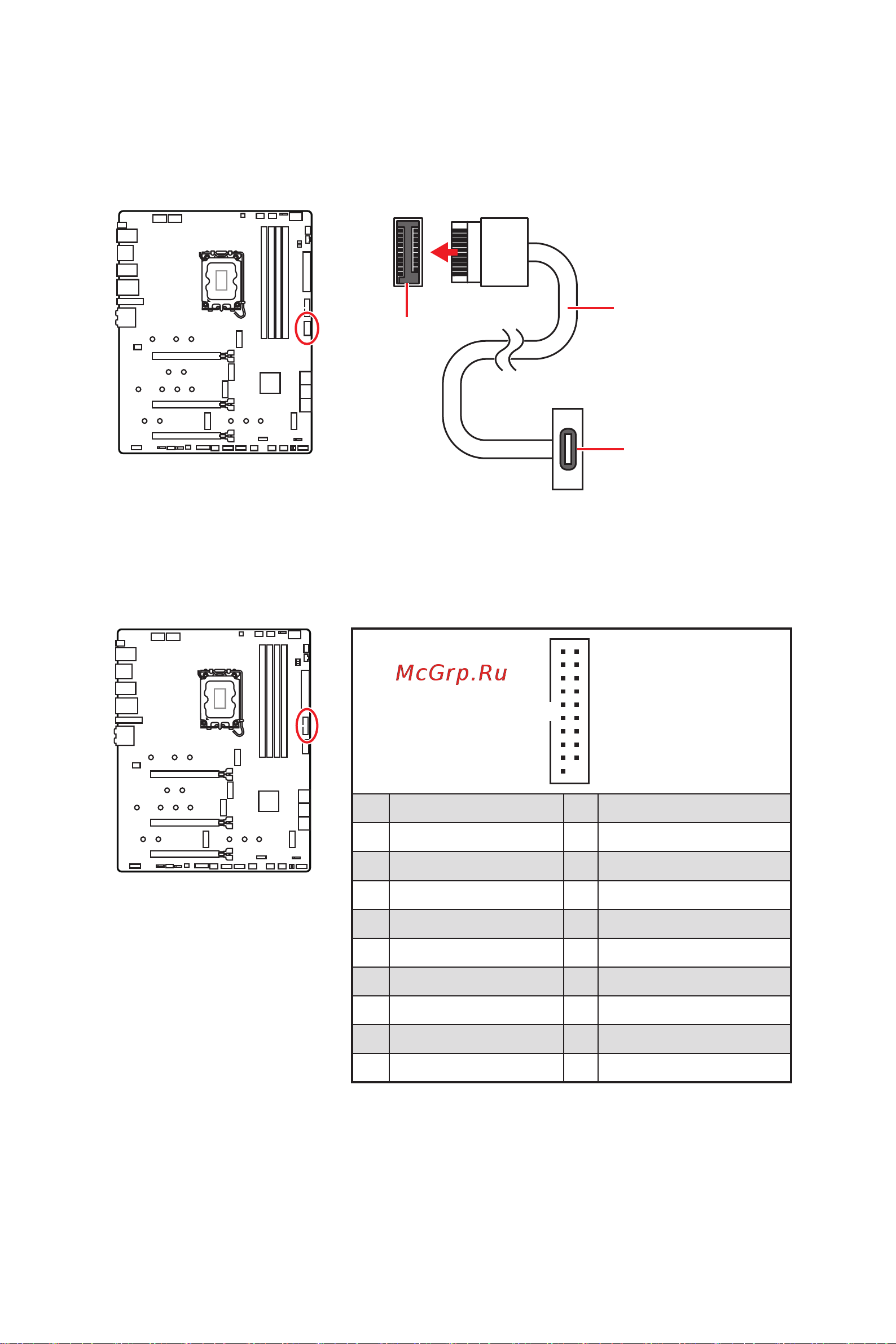

JUSB3: USB 3.2 Gen 1 接頭
這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。
⚠
重要
請注意，電源和接地針腳必須正確連接，以免造成組件受損。
1
10 11
20
1 Power 11 USB2.0+
2 USB3_RX_DN 12 USB2.0-
3 USB3_RX_DP 13 Ground
4 Ground 14 USB3_TX_C_DP
5 USB3_TX_C_DN 15 USB3_TX_C_DN
6 USB3_TX_C_DP 16 Ground
7 Ground 17 USB3_RX_DP
8 USB2.0- 18 USB3_RX_DN
9 USB2.0+ 19 Power
10 Ground 20 No Pin
JUSB4: USB 3.2 Gen 2 Type-C 接頭
這個接頭可供連接前面板上的 USB 3.2 Gen 2 Type-C 接頭，這個接頭具有防呆設計。請務
必以相對應的方向正確連接。
JUSB4
USB Type-C 連
接線
前面板上的 USB
Type-C 連接埠
