元件總覽

JCORSAIR1: CORSAIR 接頭

JCORSAIR1 接頭可用來將 CORSAIR 個別可定址 Lighting PRO RGB LED 燈條 (5V) 或

CORSAIR RGB LED 風扇連接至 CORSAIR 風扇集線器。所有項目連接妥當後，您可透過

MSI 軟體控制 CORSAIR RGB LED 燈條與風扇。

1 +5V 2 Data

3 Ground

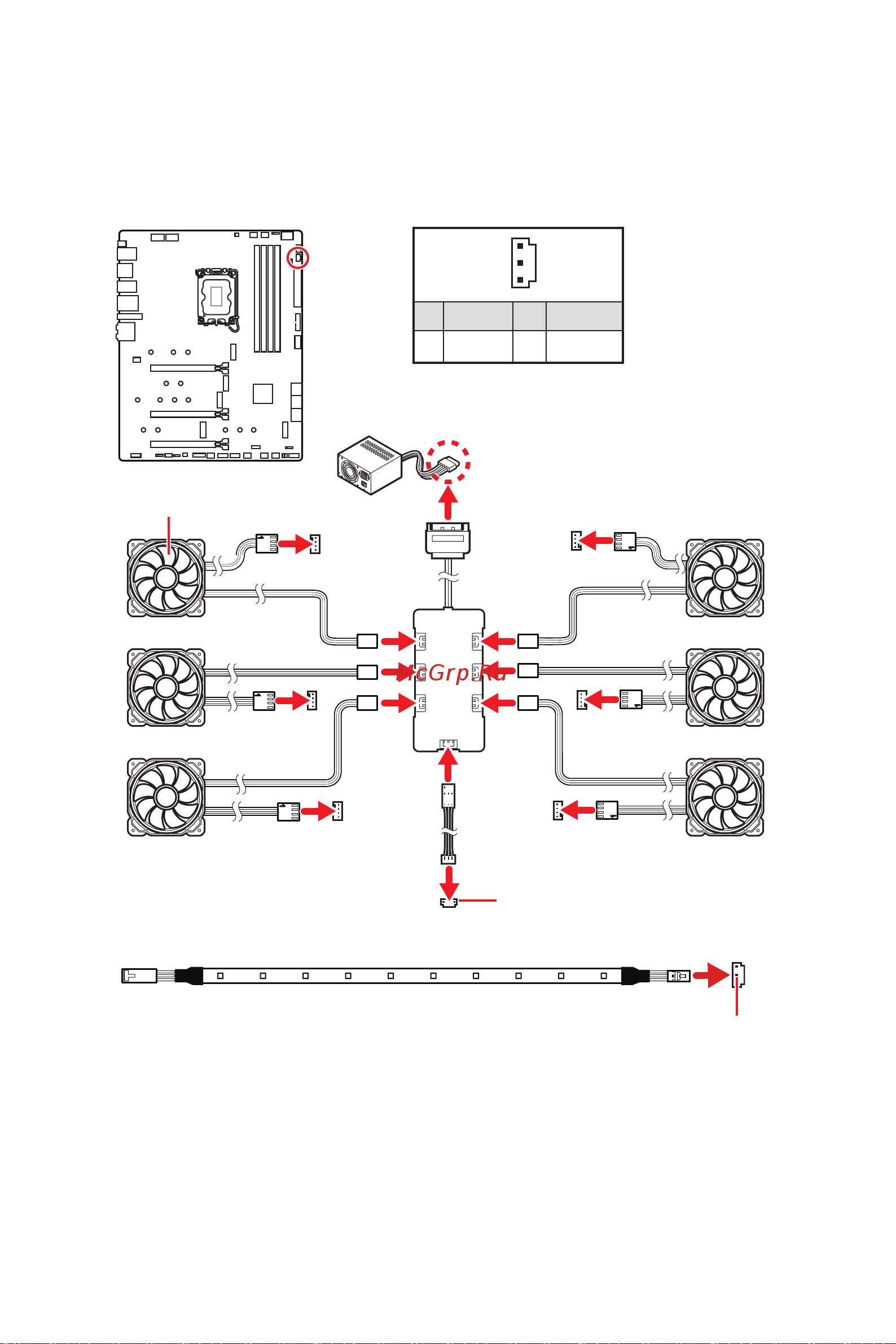

CORSAIR RGB 風扇連接示意圖

⚠

重要

∙

風扇必須從 1 開始依序連接。1 > 2 > 3 > 4 > 5 > 6。序列中若有風扇未連接，則會中斷通

訊，導致 RGB LED 指示燈功能無法運作。

∙

所支援的 RGB LED Fan 或 RGB LED Lighting PRO 燈條數量依型號而異。請參閱主機

板規格。

∙

RGB LED 風扇與 CORSAIR Lighting Node PRO 不能同時使用。

JCORSAIR1 接頭

SYS_FAN

JCORSAIR1 接頭

SATA 電源

CORSAIR Lighting Node PRO 連接示意圖

CORSAIR RGB LED 風扇

CORSAIR風扇集線器
