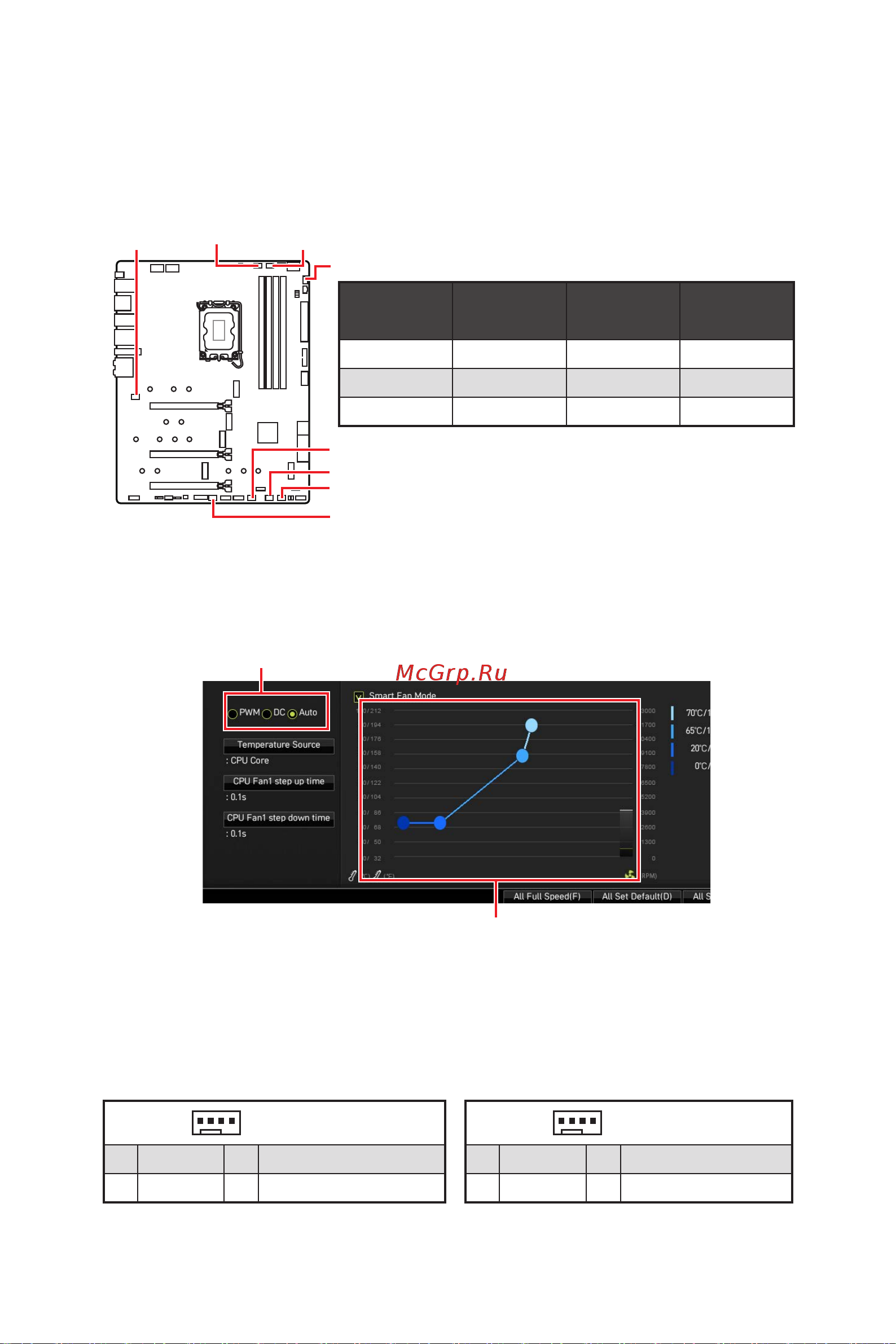

组件概述

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 风扇接口

风扇接口可分为 PWM (脉冲宽度调制) 模式和 DC 模式。PWM 模式风扇接口使用速率控

制信号提供恒定的 12V 输出和调节风扇速率。DC 模式风扇接口通过改变电压控制风扇速

率。自动模式风扇接口可以自动检测 PWM 模式和 DC 模式。但是，您可以按照以下说明手

动将风扇接口调整为 PWM 模式或 DC 模式。

切换风扇模式和调整风扇速率

您可以在 PWM 模式和 DC 模式之间切换，并在 BIOS > HARDWARE MONITOR 中调整风

扇速率。

选择 PWM 模式或 DC 模式

⚠

注意

确认在切换 PWM/ DC 模式后，风扇工作正常。

提供风扇速率渐变梯度点，允许您以 CPU 的温度来调节风扇速率。

风扇接口针脚定义

CPU_FAN1

SYS_FAN2

SYS_FAN3

SYS_FAN4

SYS_FAN5

PUMP_FAN1

SYS_FAN6

SYS_FAN1

接口

默认风扇

模式

最大电流最大功率

CPU_FAN1 自动模式 3A 36W

PUMP_FAN1 PWM 模式 3A 36W

SYS_FAN1~6 DC 模式 1A 12W

PWM 模式针脚定义

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

DC 模式针脚定义

1 Ground 2 Voltage Control

3 Sense 4 NC
