组件概述

+5V

⚠

警告

󱚚󸋗󸶚󳲝󹞅󸝘󶣏󲘻󵷜󵋋󴌙󳲝󲁅󲅈󳲝󲁅󳳣󱣼󱚚󲁾󵷜󵭳󱾷󽚟󲦙󲽀

󵋋󴌙󸶚󳲝󱵰󳲝󲁅󲽀󱠸󳰤󲗥󵋋󴌙

⚠

注意

∙

󳽩󳮓󲣘󸵎󱛅󱽤󵞁󲼮󲗋󵋋󴌙

󲅈󴉶󲣴󹴨󲹥󱸪󵢋󲖬󱞑󳐂󱛝󳞸󱲧󱚘󽚟󴉶󲣘󸶚󳲝󳿌󹆤󲁗󳽩󳮓󱛅

∙

󲖬󲹁󸅗󳨘󳬶󱾜󵋋󴌙󴃂󽚟󸝠󱯷󱱆󹢟󵭳󴽦󽚟󳎫󲽀󵭳󴽦󶵥󵭯󳳧󳐄󱚗󳭐󹤵

∙

󸝠󱣎󵭡󸳕󱠁󴌟󳲡󱵺󳪬󲿁󵋋󴌙

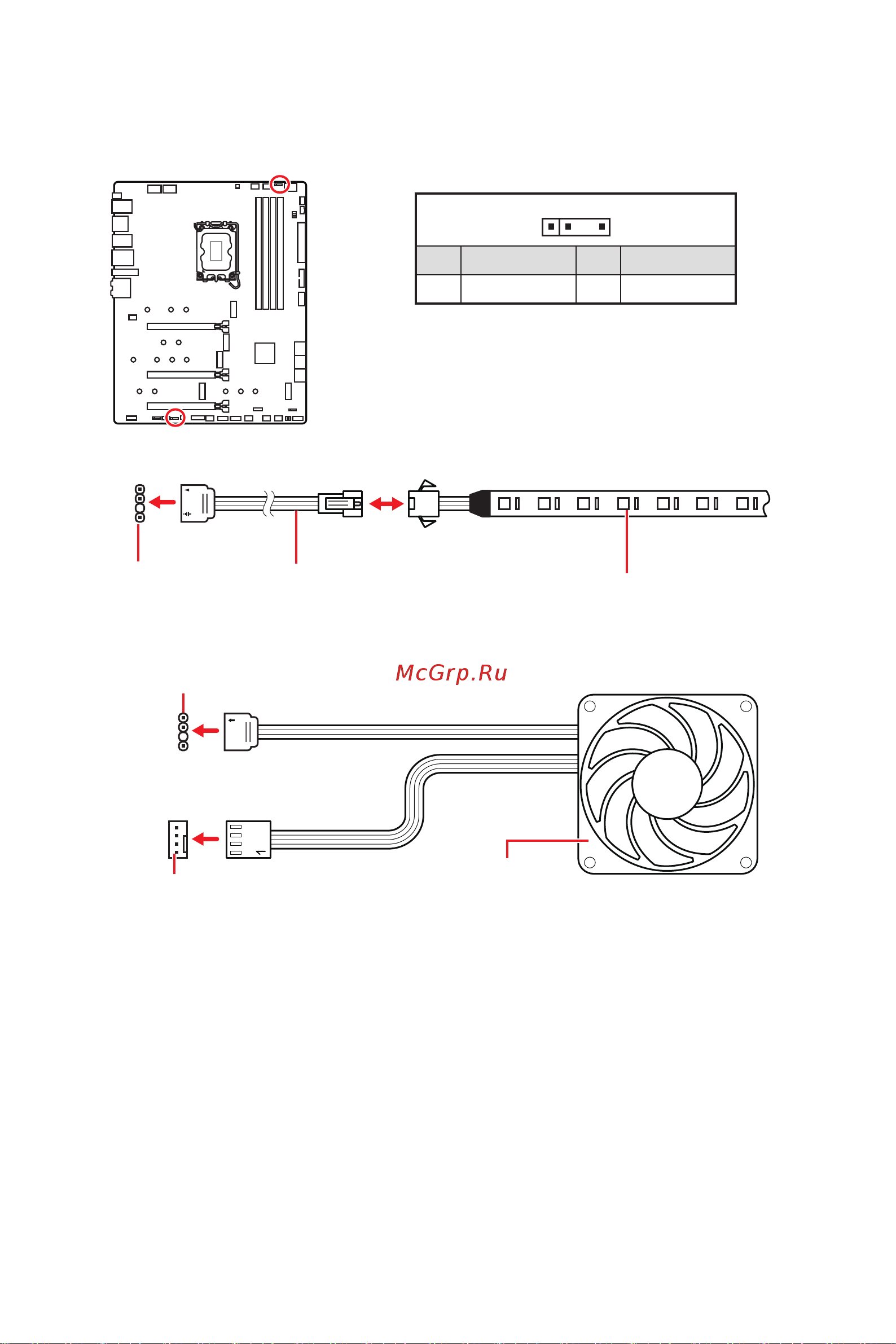

JRAINBOW1~2: 寻址 RGB LED 接口

󳲝󲁅󱯬󸜡󳞄󸶚󳲝󱽤󵞁󲼮󲗋󵋋󴌙

JRAINBOW

󳲞󲁅

󳲞󲁅

󶧝󶶅󹶉󳩳󳲞󲁅

󳒥󹟯󶵥

󱽤󵞁󲼮󲗋󵷜

󵋋󴌙

1 +5V 2 Data

3 No Pin 4 Ground

寻址 RGB LED 灯条连接

寻址 RGB LED 风扇连接

󲼮󲗋󹶉󳩳
