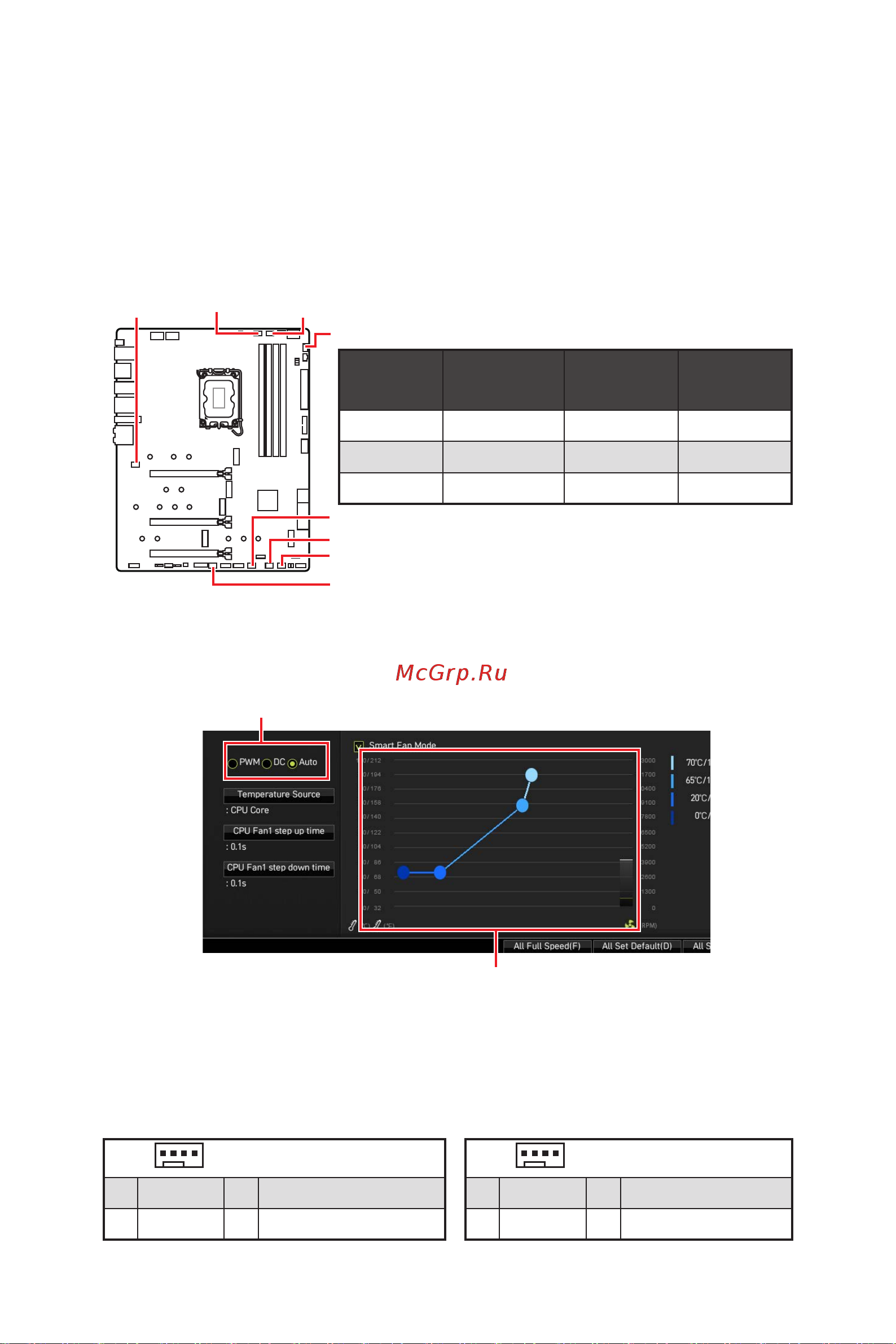

Übersicht der Komponenten

CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für

Lüfter

Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder

Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse

konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal.

Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch

Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-

Modus automatisch erfassen. Folgen Sie den folgenden Anweisungen, um den PWM-

oder DC-Modus manuell auszuwählen.

Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl

Sie können unter BIOS > HARDWARE MONITOR zwischen dem PWM- und DC-Modus

umschalten und die Lüfterdrehzahl ändern.

Wählen Sie den PWM- oder DC-Modus aus

⚠

Wichtig

Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des

PWM-/ DC-Modus.

Die Gradientenpunkte des Lüfterverlaufs erlauben die

Anpasssung der Lüfterdrehzahl in Abhängigkeit von der CPU-

Temperatur.

Pin-Belegung der Lüfteranschlüsse

CPU_FAN1

SYS_FAN2

SYS_FAN3

SYS_FAN4

SYS_FAN5

PUMP_FAN1

SYS_FAN6

SYS_FAN1

Anschluss

Standard-

lüftermodus

Max. Strom

Max.

Leistung

CPU_FAN1 Auto Modus 3A 36W

PUMP_FAN1 PWM Modus 3A 36W

SYS_FAN1~6 DC Modus 1A 12W

Pin-Belegung des PWM-Modus

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

Pin-Belegung des DC-Modus

1 Ground 2 Voltage Control

3 Sense 4 NC
