СНЕГОКАТ

«TWINY 2+»

артикул

TW2+

Последовательность сборки снегоката:

- Сборка снегоката должна производиться взрослыми;

- установите с обеих сторон колонки руля втулки оси руля (2) (рис. 3);

- ось руля (3) установите в раму (1) через втулки (2);

- закрепите предварительно кольцо (4) на руле (5) выше крепежного

отверстия (А);

- установите руль (5) на ось руля (3), совмещая отверстия (А),

установите втулку-стопор (6), перемещая кольцо (4) закройте

втулку-стопор (6);

- соблюдая право/лево вставьте лыжи (7) на металлические полозья

рамы (1) , установите амортизаторы (8) на опору сиденья рамы (9);

- закрепите лыжи (7) через амортизатор (8) болтом (10) с гайкой (11)

и шайбой (12);

- при помощи 2-х болтов М5х35 (13) с прижимом (14) закрепите

сиденье (15) в удобном для ребенка месте на раме.

- в модели снегоката TWINY 2 (арт. TW2) установить в стакан рамы (16)

ручку-толкатель.

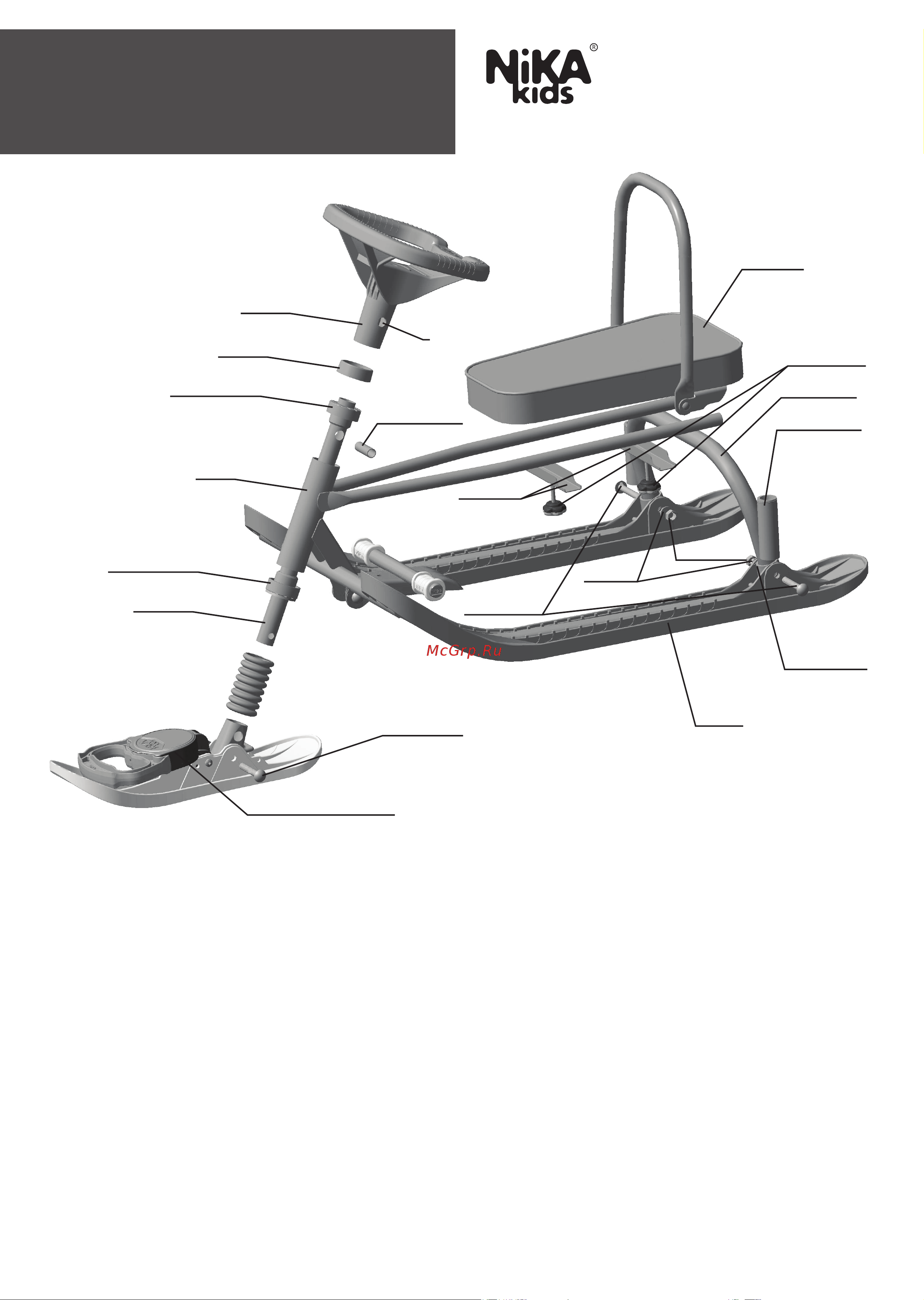

рис. 2 Сборка снегоката TWINY2+ (арт. TW2+)

Ось руля (3)

Втулка оси руля (2)

Рама (1)

Кольцо (4)

Руль (5)

Втулка-стопор (6)

Сиденье (15)

Болт М5х35 (13)

Прижим (14)

Амортизатор (8)

Стакан рамы (16)

Лыжа (7)

Гайка (11)

Шайба (12)

Болт М8х50 (10)

Опора сиденья

рамы (9)

Буксировочный трос-рулетка
