Ред. 3
11
5. ОБЩИЙ ВИД УСТРОЙСТВА

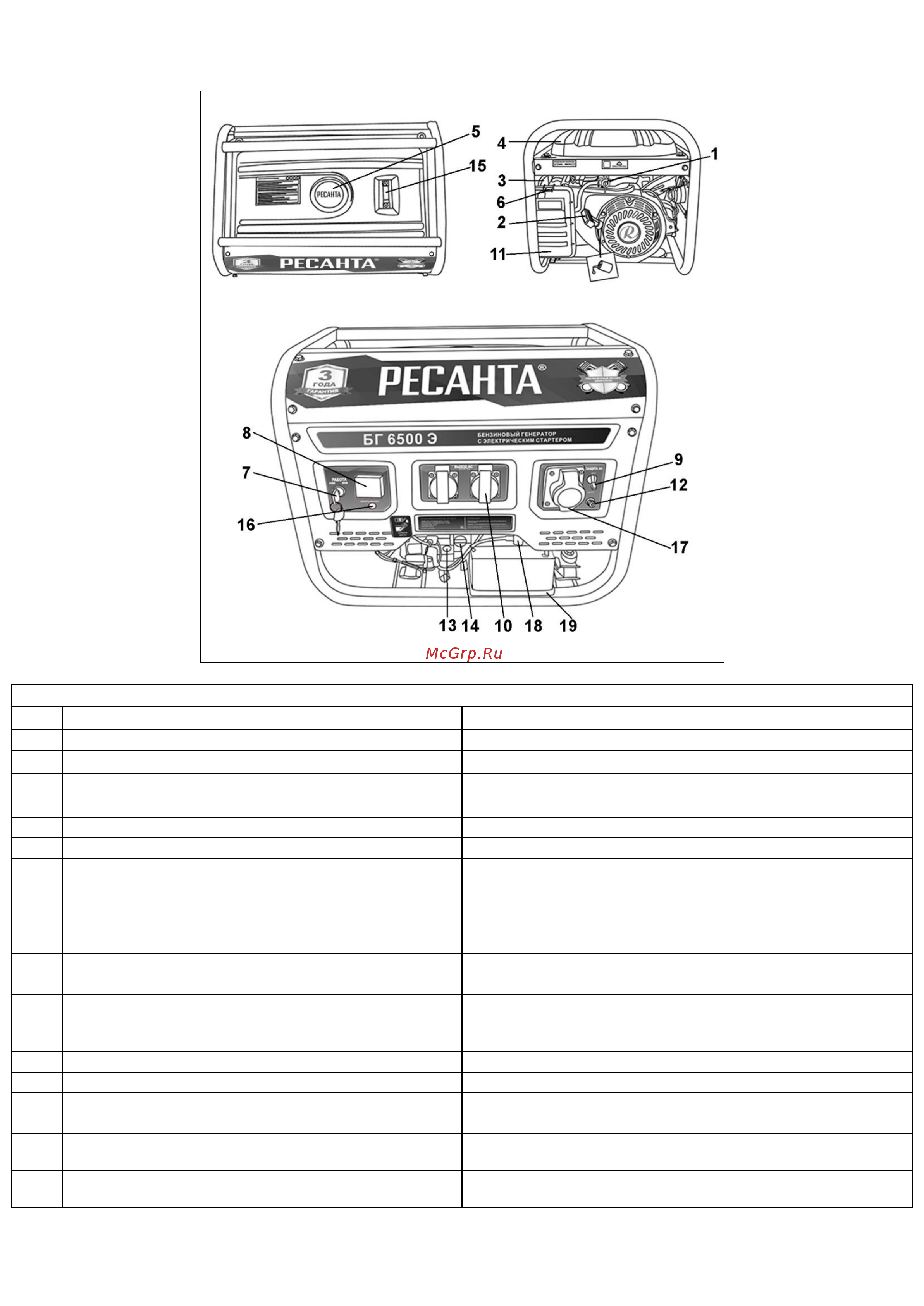

Рис. 1. Общий вид устройства
Перечень составных частей изделия
№
Наименование
Назначение
1
Бензиновый кран
Кран подачи топлива из бака
2
Ручка стартера
Пуск двигателя
3
Высоковольтный провод
Электропитание свечи зажигания
4
Бензобак
Ёмкость для топлива
5
Крышка бензобака
Заправка бензином
6
Рычаг воздушной заслонки
Управление воздушной заслонкой при холодном пуске
7
Замок зажигания электростартера (для моделей
Э) / Выключатель двигателя (для моделей Р)
Управление системой зажигания
двигателя
8
Многофункциональный цифровой дисплей
Счётчик моточасов, Индикация величины напряжения,
Частота тока.
9
Автоматический выключатель
переменного тока
Защита от короткого замыкания
10
Розетка переменного тока 16 А
Подключение потребителей переменного тока 220 В.
11
Крышка воздушного фильтра
Доступ для обслуживания системы фильтрации
воздуха
12
Клемма защитного
заземления
Защитное заземление электропроводящих корпусных
деталей генератора
13
Сливная пробка масла
Слив масла из картера двигателя
14
Щуп-пробка заливного
отверстия масла
Заполнение картера двигателя, измерение уровня
масла
15
Индикатор уровня топлива
Индикация уровня топлива в баке
16
Индикатор низкого уровня
масла
Информация о необходимости восстановления
уровня масла.
17
Розетка переменного тока 32 А
Подключение потребителей переменного тока 220 В.
18
Клеммы подключения аккумуляторной батареи
(отрицательный чёрный, положительный красный)
Подключение аккумуляторной батареи
электрического
стартера (для моделей с электростартером)
19
Площадка для АКБ
Место для установки аккумуляторной батареи (для
моделей с электростартером)
Таблица 4. Перечень составных частей изделия
