ОПИСАНИЕ

⌂



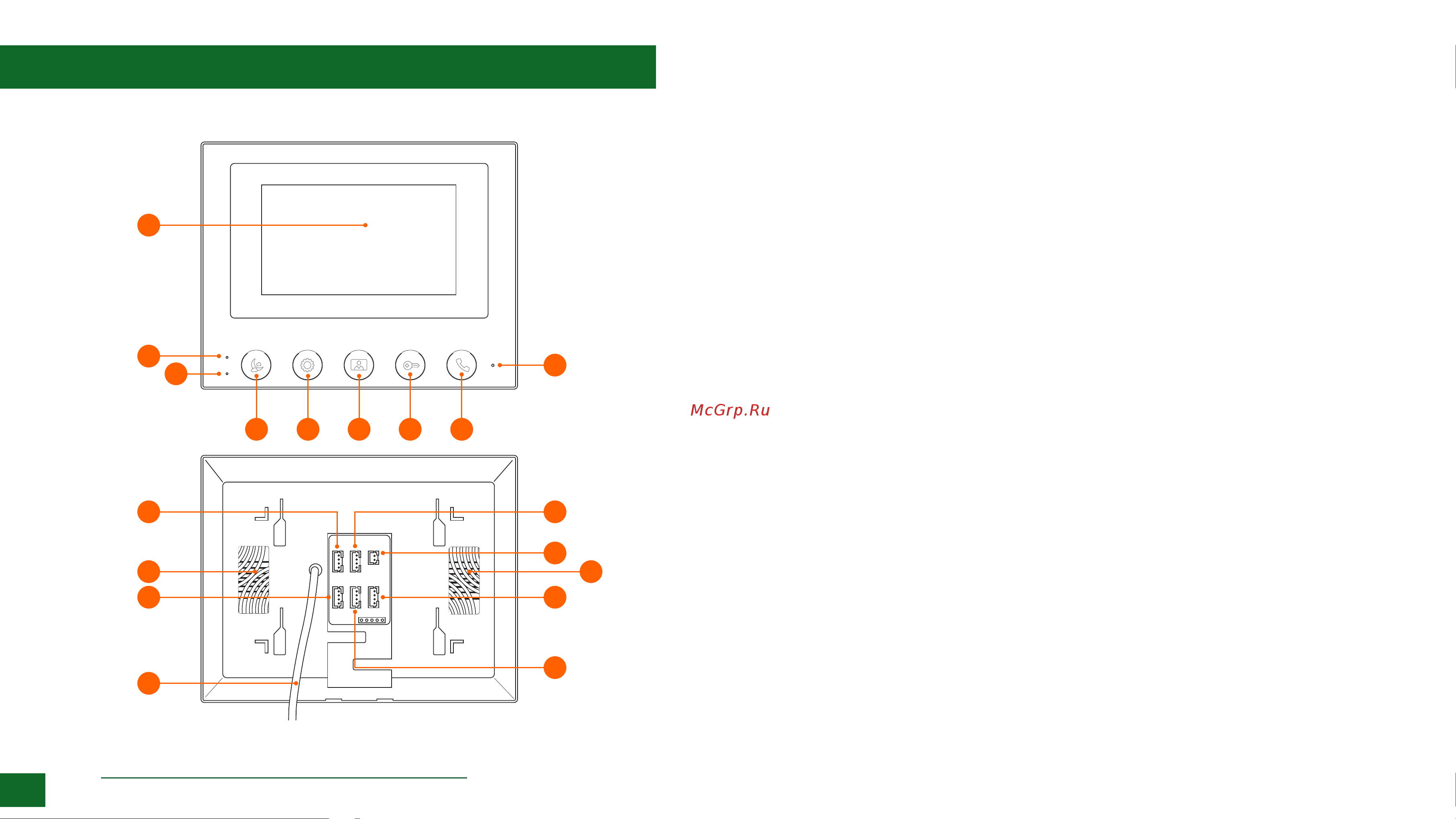

Руководство по установке и настройке видеодомофонов SIMPLE

1. ЖК-дисплей

2. Динамик

3. Микрофон

4. Световой индикатор Питание (красный при наличии питания)

5. Световой индикатор режима Небеспокоить (красный при включен-

ной функции)

6. Кнопка управления режимом Небеспокоить | Навигационная кнопка

Меню настроек —

7. Кнопка Мониторинг | Навигационная кнопка Меню настроек +

8. Кнопка Разговор | Кнопка выхода изМеню настроек (удержание)

9. Кнопка Открыть

10. Кнопка Меню настроек | Кнопка выбора вМеню настроек

11. Разъем для подключения вызывной панели 1

12. Разъем для подключения вызывной панели 2

13. Разъем для подключения предыдущего видеодомофона

14. Разъем для подключения следующего видеодомофона

15. Разъем для подключения внешнего блока питания DC 12~15 B

16. Разъем для подключения аудиотрубки

17. Кабель питания AC 100~240 B

ВИДЕОДОМОФОН SIMPLE 4

Рис. 3 Монитор видеодомофона SIMPLE 4

10 7 9 8

2 2
