RU Руководство по эксплуатации SLIDE 00 000 РЭ U

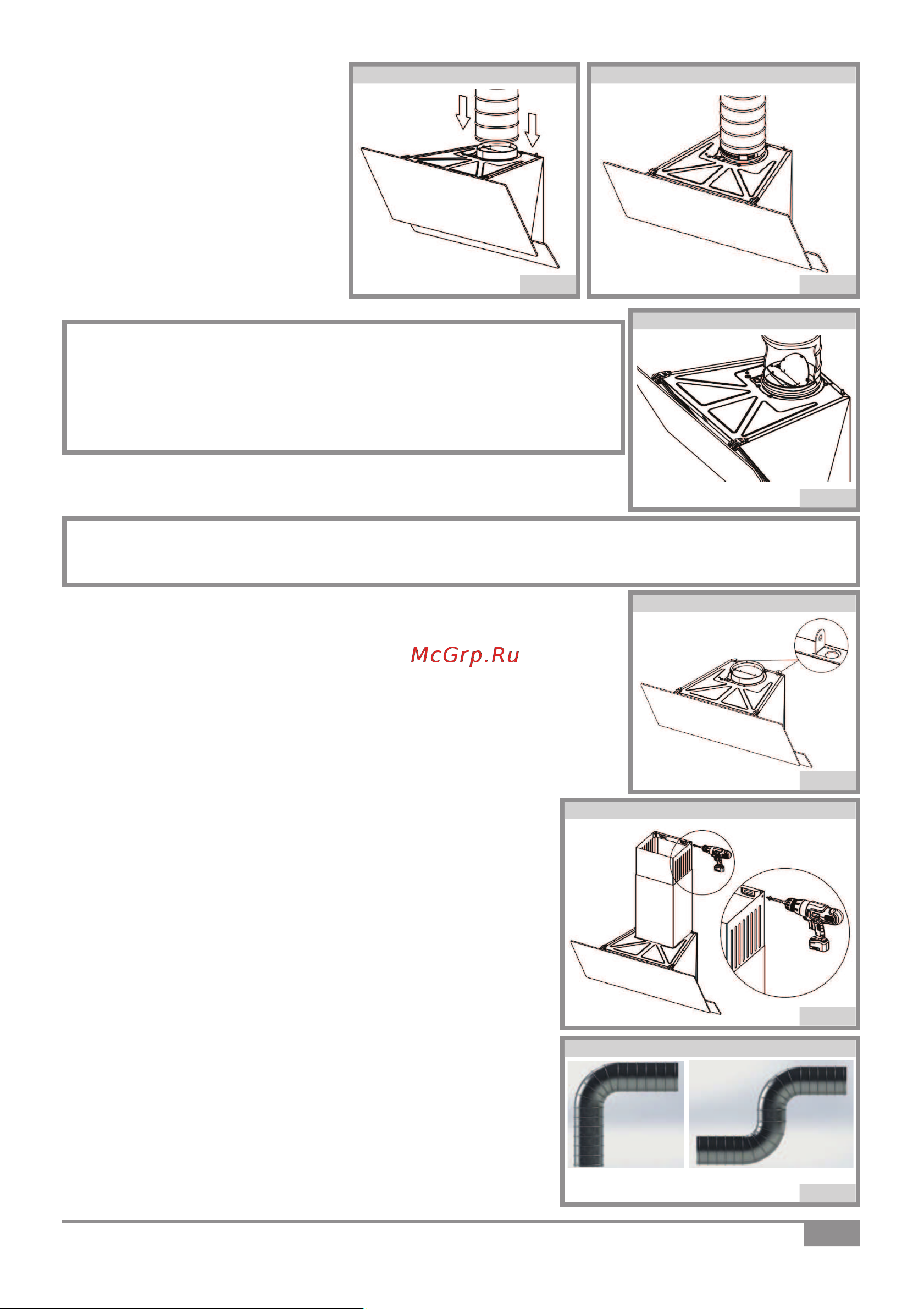

7) Подсоедините вытяжку к

алюминиевой трубе. Пропустите

гибкую алюминиевую трубу через

пластиковый воздуховод и

закрепите его, используя

пластиковый держатель

или зажим для кабеля, не

перетягивая. Вставьте другой

конец труб в отверстие

вентканала на стене. (рис. 5-6)

Перед соединением вытяжки с трубой, вы должны следить

за пластиковыми затворками в точке вентиляционного

отверстия продукции. Перед подсоединением к трубе

включите вытяжку и убедитесь в том, что затворки

двигаются вверх и позволяют воздуху выходить. Или же

измените направление затворок. (рис. 7)

Перетягивание держателя или зажима кабеля при подсоединении трубы может

помешать работе затворок. Перед тем, как соединить трубу с вентканалом вашего

дома, вы должны убедиться в правильной работе вытяжки.

8) Осторожно вставьте внутренний воздуховод во внешний.

9) Потяните внутренний воздуховод вверх через внешний

воздуховод и закрепите его винтом 3,5x6,5 RYSB на листе

внутреннего декоративного короба, который вы ранее прикрутили

к стене. (рис. 8)

10) Закрепите внешний воздуховод на монтажном

кронштейне воздуховода, который находится на верхней

поверхности вытяжки (2 шт., справа-слева), используя

болты 3,5x6,5 RYSB. (рис. 9)

Для эффективного использования вытяжки:

Соединяя вытяжку с вентканалом, используйте трубу

диаметром 120 мм с минимальным количеством изгибов.

Поскольку изгибы алюминиевой трубы приведут к снижению

мощности всасывания воздуха, следует избегать изгибов

(рис. 10).

Обратите внимание на регулярное использование

алюминиевых картриджных фильтров и время замены

угольных фильтров.

Установка

рис. 5

Установка

рис. 6

Установка

рис. 7

Установка

рис. 8

Установка

рис. 9

Установка

рис. 10

ПРАВИЛЬНО НЕ ПРАВИЛЬНО
