1. Назначение
Климатический термошкаф MASTERMANN 2УТ и 2УТП (далее шкаф)
предназначен для размещения и установки в нём электрооборудования,
питающегося от сетей 220В AC ±10% 50 Гц, защиты от неблагоприятных условий
окружающей среды (класс защиты IP66) и поддержания заданного температурного
режима при эксплуатации этого оборудования.
В шкаф 2 УТП дополнительно установлен блок KTS 011 управления
предназначенный для защиты от «холодного» пуска, а так же регулирования
вентиляторов с фильтром, теплообменников, приборов охлаждения или для
выключения сигнальных датчиков при превышении температуры. Шкаф
предназначен для монтажа электрооборудования и может использоваться как
внутри помещений, так и снаружи. Универсальность конструктива позволяет
размещать оборудование: кроссовое телефонное, активное и пассивное локальных
компьютерных сетей, домашних TV-сетей, видеонаблюдения и т п. Шкаф
выпускается по техническим условиям ТУ 4372-002-62942652-2016. По способу
защиты человека от поражения электрическим током шкаф соответствует классу I по
ГОСТ 12.2.007.0. Климатическое исполнение шкафа соответствует ГОСТ 15150-69.
2. Описание
Шкаф представляет собой цельнометаллическую сварную конструкцию,
состоящую из корпуса и двери. Внутри корпуса установлена монтажная панель.
Основные части электрошкафа изготовлены из стали толщиной 1,5 мм и покрыты
порошковой полиэфирной краской по RAL 7035. Изготовлен в климатическом
исполнении. Внутренне утепление из пенополистирола толщиной 20мм. Шкаф
оснащен системой автоматического поддержания заданной температуры и
относительной влажности, обеспечивающей безопасную работу размещенного в
нём оборудования при температуре окружающего воздуха от -55°С до +50°С со
степенью защиты IP66.
3. Комплектация
№
Наименование
2 УТ
2 УТП
1
Замок
1 шт
1 шт
2
Ключ
1 шт
1 шт
3
Din-розетка
1 шт
1 шт
4
Автоматический выключатель 10А
1 шт
1 шт
5
Термореле (KTO 011)
1 шт
1 шт
6
Реле предстарта (KTS 011)
Х
1 шт
7
Нагреватель HG 140 75Вт
1 шт
1 шт
8
Гермовводы MG-25
2 шт
2 шт
4. Основные технические характеристики
№
Наименование
2 УТ
2 УТП
1
номинальное напряжение, В
220
2
номинальный ток, А
10
3
номинальная мощность, кВт
3,5
4
потребляемая мощность нагревателя, Вт
75
5
диапазон регулировки температур включения
обогрева, °С
-10 до 50
6
-
-10 до 50
7
-55 до 50
8
окрашенная
листовая сталь,
1,5мм
9
пенополистирол,
20мм
10
полиамид
11
MG-25 (IP68), 19
12
IP66
13
290х390х190
14
245х360х120
15
260х240
16
5,5
17
5,7
18
Ral 7035 (светло-
серый)

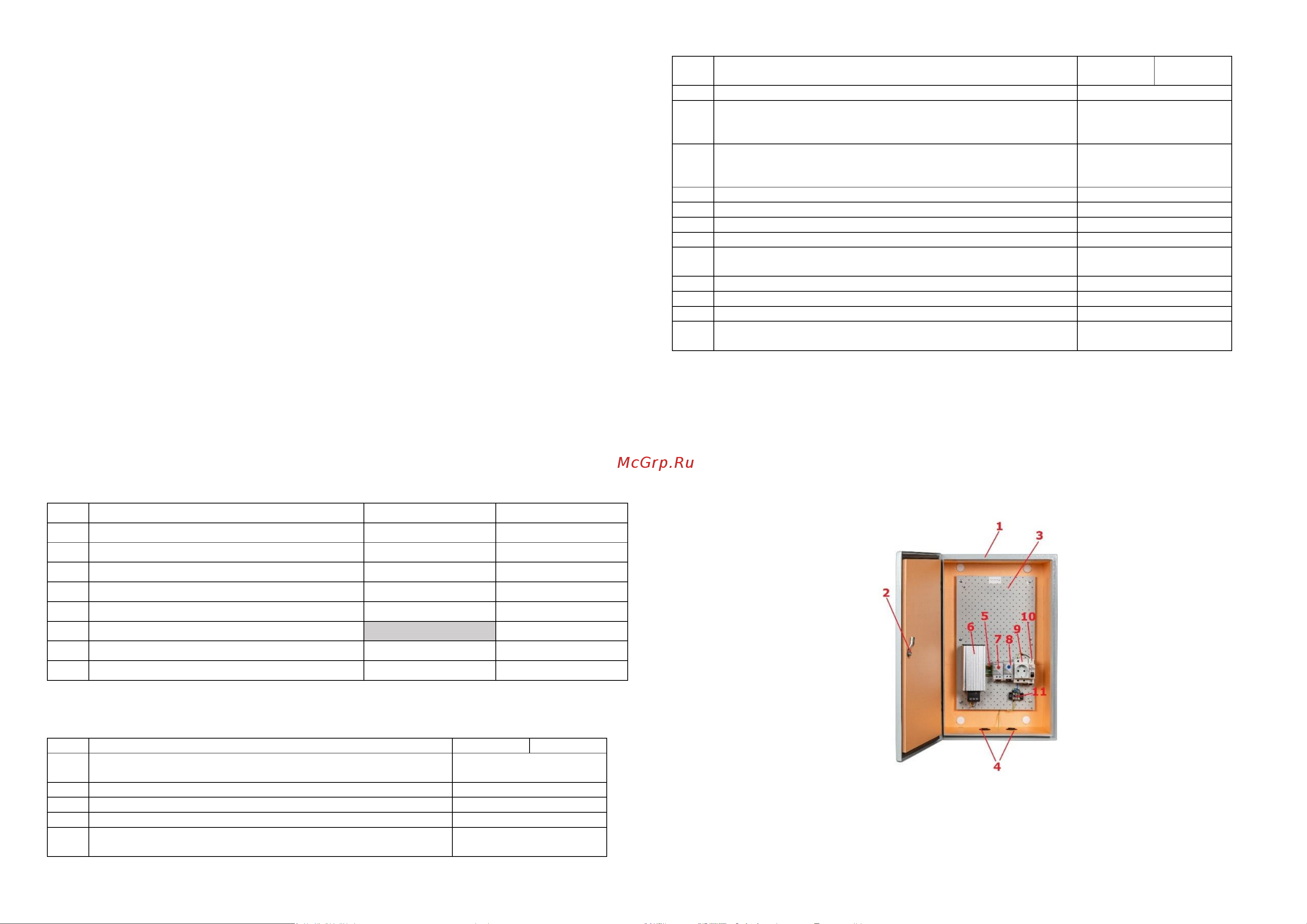

5. Устройство шкафа
Шкаф с дверцей (1): Замок с комплектом мастер-ключей (2); монтажная
панель (3). Отверстия под гермовводы MG-25 (4). Внутри шкафа на Din-рейке (5)
установлены: нагреватель (6); термостат нормально-замкнутый KTO-011 (7);
термостат нормально-разомкнутый KTS-011 (8) (Только в комплектации 2УТП);
розетка с заземлением (9); автоматический выключатель (10); клеммная колодка
(11).
Внимание! Температура корпуса обогревателя во время работы превышает
70°С, во избежание повреждения аппаратуры и кабелей производите их монтаж на
расстоянии не менее 20 мм от обогревателя.
