1. Назначение
Климатический термошкаф MASTERMANN 3УТПВ-П и 3УТПВ-А (далее шкаф)
предназначен для размещения и установки в нём электрооборудования,
питающегося от сетей 220В AC ±10% 50 Гц, защиты от неблагоприятных условий
окружающей среды (класс защиты IP54) и поддержания заданного температурного
режима при эксплуатации этого оборудования.
В шкаф серии 3УТПВ-П (с пассивной вентиляцией) и 3УТПВ-А (с активной
вентиляцией) дополнительно установлен блок KTS 011 управления
предназначенный для защиты от «холодного» пуска, а так же регулирования
вентиляторов с фильтром, теплообменников, приборов охлаждения или для
выключения сигнальных датчиков при превышении температуры. Шкаф
предназначен для монтажа электрооборудования и может использоваться как
внутри помещений, так и снаружи. Универсальность конструктива позволяет
размещать оборудование: кроссовое телефонное, активное и пассивное локальных
компьютерных сетей, домашних TV-сетей видеонаблюдения и т п. Шкаф выпускается
по техническим условиям ТУ 4372-002-62942652-2016. По способу защиты человека
от поражения электрическим током шкаф соответствует классу I по ГОСТ 12.2.007.0.
Климатическое исполнение шкафа соответствует ГОСТ 15150-69. Модель 3УТПВ-А,
отличается от 3УТПВ-П тем, что имеет внутри встроенный вентилятор, который
служит для охлаждения в условиях жаркого климата и предотвращает перегрев
установленного оборудования.
2. Описание
Шкаф представляет собой цельнометаллическую сварную конструкцию,
состоящую из корпуса и двери. Внутри корпуса установлена монтажная панель.
Основные части электрошкафа изготовлены из стали толщиной 1,5 мм и покрыты
порошковой полиэфирной краской по RAL 7035. Изготовлен в климатическом
исполнении. Внутренне утепление из пенополистирола толщиной 20мм. Шкаф
оснащен системой автоматического поддержания заданной температуры и
относительной влажности, обеспечивающей безопасную работу размещенного в
нём оборудования при температуре окружающего воздуха от -55°С до +50°С со
степенью защиты IP54. Передняя дверь имеет в верхней и нижней части
технологические вырезы с установленными в них панелями вентиляторов.
3. Комплектация
№
Наименование
3УТПВ-П
3УТПВ-А
1
Замок
1 шт
1 шт
2
Ключ
1 шт
1 шт
3
Din-розетка 10А
1 шт
1 шт
4
Автоматический выключатель 10А
1 шт
1 шт
5
Термореле (KTO 011)
1 шт
1 шт
6
Реле предстарта (KTS 011)
Х
1 шт
7
Нагреватель HG 140 75
1 шт
1 шт
8
Гермовводы MG-25
2 шт
2 шт
9
Вентиляторные панели
2 шт
2 шт
10
Вентилятор NTL-FF 152 (Объем воздуха 42m³/h)
Х
1 шт
4. Основные технические характеристики
№
Наименование
3 УТПВ-П
3 УТПВ-А
1
номинальное напряжение, В
2
номинальный ток, А
3
номинальная мощность, кВт
3,5
4
потребляемая мощность нагревателя, Вт
75
75
5
диапазон регулировки температур включения
обогрева, °С
-10 до 50
6
диапазон регулировки температур «мягкого» запуска,
°С
-
-10 до 50
7
температура эксплуатации, °С
-55 до 50
8
материал и толщина корпуса, мм
окрашенная листовая сталь,
1,5 мм
9
материал и толщина утеплителя, мм
пенополистирол, 20мм
10
материал гермоводов
полиамид
11
тип и диаметр входных отверстий гермовводов, мм
MG-25 (IP68), 19
12
класс защиты по ГОСТ 14254-96
IP54
13
габаритные размеры, мм (ШхВхГ) без гермовводов
360х560х190
14
внутренние габариты с учетом пенополистирола и
монтажной панели мм (ШхВхГ)
320х520х130
15
размер монтажной платы (ВхШ)
420х250
16
диаметр отверстий настенного крепления, мм
5,5
17
вес, кг
7,5
7,7
18
цвет
Ral 7035 (Светло-серый)

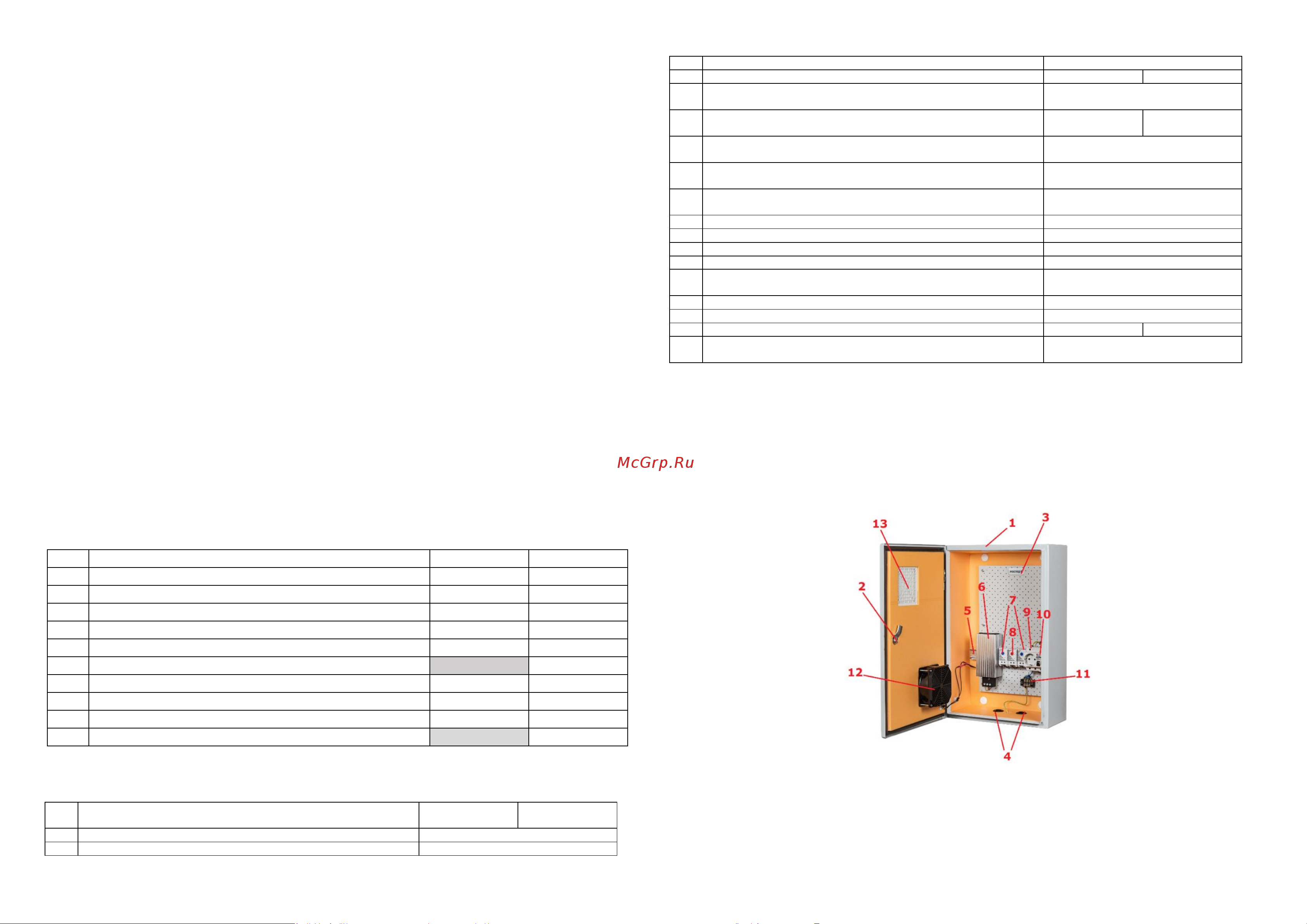

5. Устройство шкафа
Шкаф с дверцей (1): Замок с комплектом мастер-ключей (2); монтажная
панель (3). В нижней части размещены отверстия под гермовводы MG-25 (4). Внутри
шкафа на Din-рейке (5) установлены: нагреватель (6); термостат нормально-
замкнутый KTS-011 (7); термостат нормально-разомкнутый KTO-011 (8); розетка с
заземлением (9); автоматический выключатель (10); клеммная колодка (11);
вентилятор NTL FF 152 (12); вент. решетка (13).
Внимание! Температура корпуса обогревателя во время работы превышает 70°С, во
избежание повреждения аппаратуры и кабелей производите их монтаж на
расстоянии не менее 20 мм от обогревателя.
