1. Назначение
Климатический термошкаф MASTERMANN 4УТ, 4УТП и версии с увеличенной
глубиной «Версия плюс» предназначены для размещения и установки в них
электрооборудования, питающегося от сетей 220В AC ±10% 50 Гц, защиты от
неблагоприятных условий окружающей среды (класс защиты IP66) и поддержания
заданного температурного режима при эксплуатации этого оборудования. В шкафы
4 УТП и 4УТП (Версия плюс) дополнительно установлен блок KTS 011 управления
предназначенный для защиты от «холодного» пуска, а так же регулирования
вентиляторов с фильтром, теплообменников, приборов охлаждения или для
выключения сигнальных датчиков при превышении температуры (диапазон
регулировки температур «холодного» запуска, °С -10 до 50). Шкаф предназначен для
монтажа электрооборудования и может использоваться как внутри помещений, так
и снаружи. Универсальность конструктива позволяет размещать оборудование:
кроссовое телефонное, активное и пассивное локальных компьютерных сетей,
домашних TV-сетей, видеонаблюдения и т п. Шкаф выпускается по техническим
условиям ТУ 4372-002-62942652-2016. По способу защиты человека от поражения
электрическим током шкаф соответствует классу I по ГОСТ 12.2.007.0. Климатическое
исполнение шкафа соответствует ГОСТ 15150-69.
2. Описание
Шкаф представляет собой цельнометаллическую сварную конструкцию,
состоящую из корпуса и двери. Внутри корпуса установлена монтажная панель.
Основные части электрошкафа изготовлены из стали толщиной 2мм и покрыты
порошковой полиэфирной краской по RAL 7035. Изготовлен в климатическом
исполнении. Внутренне утепление из порилекса НПЭ толщиной 10мм. Шкаф
оснащен системой автоматического поддержания заданной температуры и
относительной влажности, обеспечивающей безопасную работу размещенного в
нём оборудования при температуре окружающего воздуха от -55°С до +50°С со
степенью защиты IP66.
3. Комплектация
№
Наименование
4 УТ и 4УТ (Версия плюс)
4 УТП и 4УТП (Версия плюс)
1
Замок
2 шт
2 шт
2
Ключ
1 шт
1 шт
3
Din-розетка 10А
1 шт
1 шт
4
Автоматический
выключатель 10А
1 шт
1 шт
5
Термореле (KTO 011)
1 шт
1 шт
6
Реле предстарта (KTS 011)
Х
1 шт
7
Нагреватель HG 150 Вт
1 шт
1 шт
8
Гермовводы MG-25
2 шт
2 шт
4. Основные технические характеристики
№
Наименование
4УТ и 4УТП
4УТ (Версия плюс) и
4УТП (Версия плюс)
1
номинальное напряжение, В
2
номинальный ток, А
3
номинальная мощность, кВт
4
потребляемая мощность нагревателя,
Вт
5
диапазон регулировки температур
включения обогрева, °С
6
температура эксплуатации, °С
7
материал и толщина корпуса, мм
окрашенная листовая сталь, 2мм
8
материал и толщина утеплителя, мм
порилекс НПЭ, 10мм
9
материал гермовводов
полиамид
10
тип и диаметр входных отверстий
гермовводов, мм
MG-25 (IP68), 19
11
класс защиты по ГОСТ 14254-96
IP66
12
габаритные размеры, мм (ШхВхГ) без
гермовводов
600х600х210
600х600х250
13
внутренние габариты с учетом
порилекса НПЭ и монтажной панели
мм (ШхВхГ)
570х570х190
570х570х230
14
размер монтажной платы (ШхВ)
550х530
15
диаметр отверстий настенного
крепления, мм
5,5
16
вес, кг
22
17
цвет
Ral 7035 (светло-серый)

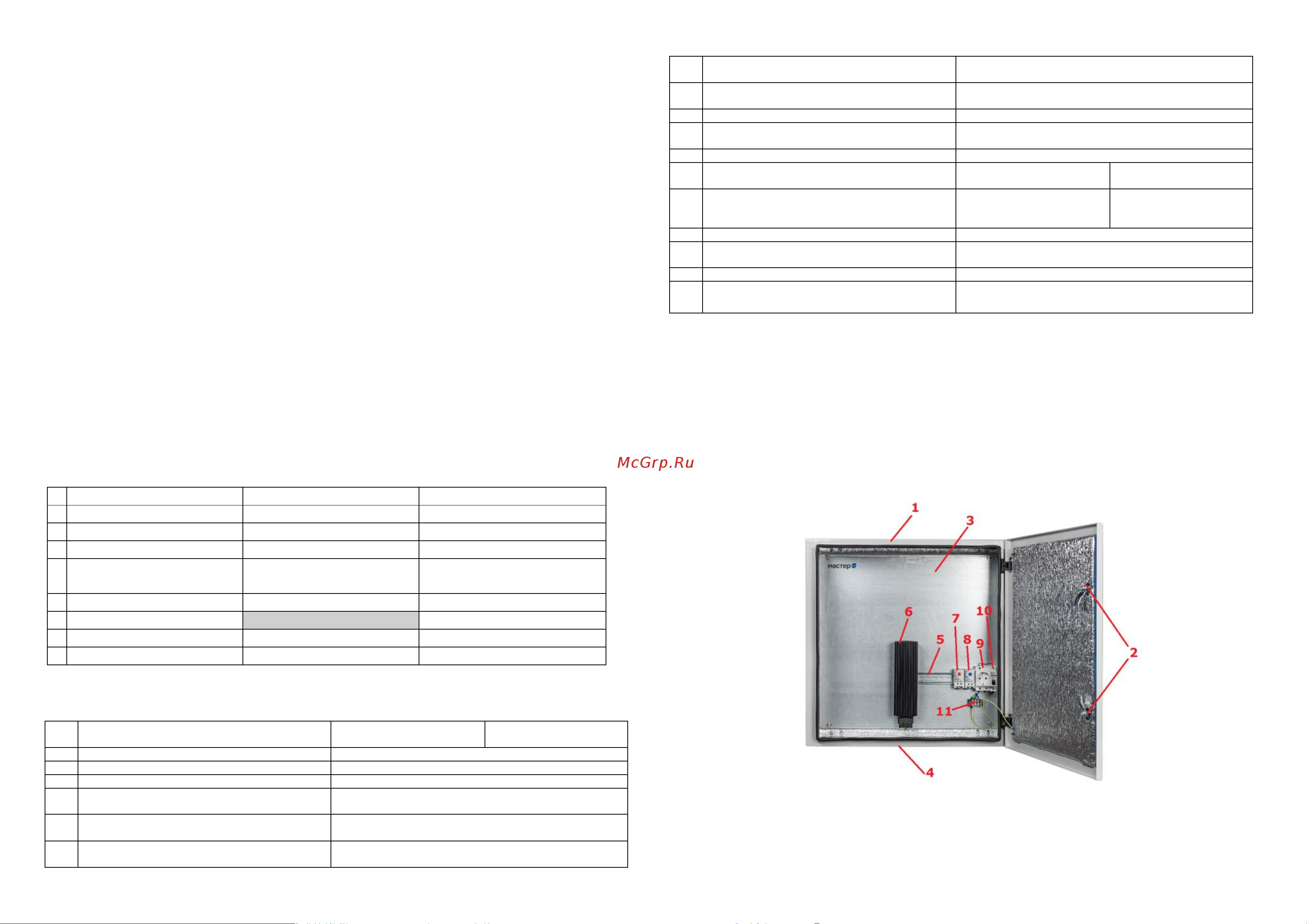

5. Устройство шкафа
Шкаф с дверцей (1): Замок с комплектом мастер-ключей (2); монтажная панель (3).
На задней стенке корпуса есть отверстия для крепления шкафа. В нижней части
размещен люк для гермовводов (4). Внутри шкафа на Din-рейке (5) установлены:
нагреватель (6); автоматический выключатель (10); термостат нормально-замкнутый
KTO-011 (7); термостат нормально-разомкнутый KTS-011 (8) (*Только в комплектации
УТП); DIN-розетка с заземлением (9). Клеммная колодка (11).
Внимание! Температура корпуса обогревателя во время работы превышает 70°С, во
избежание повреждения аппаратуры и кабелей производите их монтаж на расстоянии не
менее 20 мм от обогревателя.
