Состав изделия:
Болт М6х20
Болт М8х20
Болт М10х20
Гайка закладная М6
Шайба 6 увелич
Шайба 8 увелич
Шайба 10 увелич
Экран
Кронштейн 1
Кронштейн 2
Кронштейн 3
Кронштейн 4
Хомут-стяжка пластик.
1 шт.
10 шт.
2 шт.
1 шт.
1 шт.
10 шт.
2 шт.
1шт.
1шт.
1шт.
1шт.
1шт.
1шт.
9.0 Нм
24.0 Нм
47.0 Нм
Момент затяжкиКол-воНаименование
Инструкция по установке:
1. Ослабить штатный крепеж (А).
2. Завести и закрепить кронштейн 1 открытым пазом на ослабленный штатный крепеж (А).
3. Закрутить болты М10х20 на 2-3 оборота в штатные резьбовые отверстия (Б). Завести и
закрепить кронштейн 2 открытым пазом.
4. Закрутить болты М8х20 на 2-3 оборота в штатные резьбовые отверстия (В). Завести и
закрепить кронштейн 3 открытым пазом. Закрепить провода пластиковым хомутом через
отверстие в кронштейне.
5. Убрать заглушку со штатного отверстия (Г). Установить гайку закладную М6 в отверстие (Г).
6. Закрутить болты М6х20 на 2-3 оборота закладную гайку в отверстии (Г). Завести и
закрепить кронштейн 4 открытым пазом.
7. Установить защиту на кронштейны 1,2,3 и 4 болтами М8х20(Д).
8. Затянуть все резьбовые соединения с необходимым усилием, использование
пневмоинструмента запрещено
Atlant
2022-
1.9D; 2.7D
МКПП
ЗАДНИЙ
Sollers
Производитель вправе вносить изменения в конструкцию защиты.
Техническая поддержка: supp@rivalauto.com

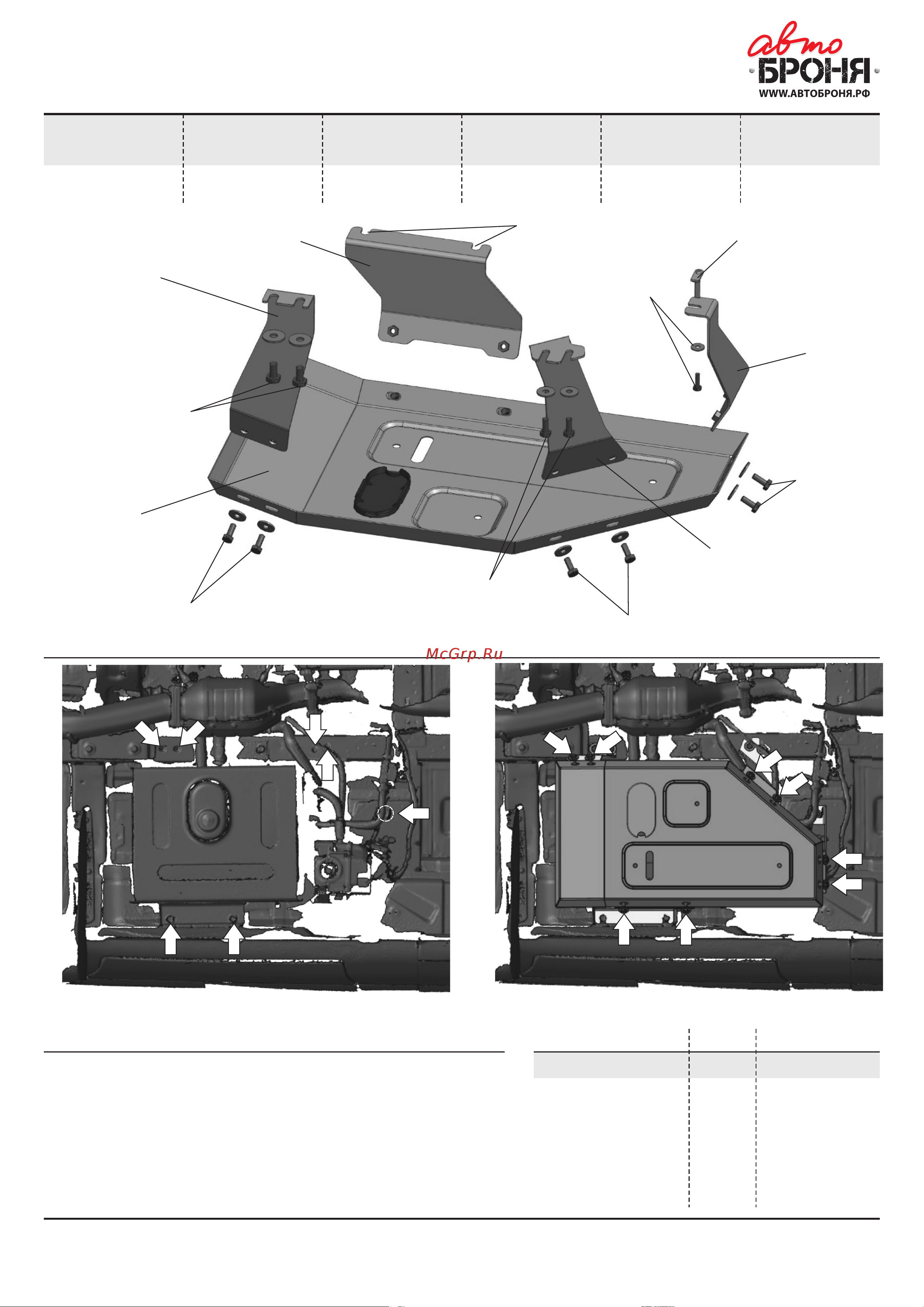

ИНСТРУКЦИЯ ПО УСТАНОВКЕ
ЗАЩИТА ЕМКОСТИ С ADBLUE
111.01603.1
А А
Б Б
В
В
Г
Кронштейн 1
Кронштейн 2
Болт М8х20
Шайба 8 увелич
Болт М10х20
Шайба 10 увелич
Болт М8х20
Шайба 8 увелич
Болт М8х20
Шайба 8 увелич
Болт М8х20
Шайба 8 увелич
Штатный крепеж
Болт М6х20
Шайба 6 увелич
Гайка закладная М6
Кронштейн 3
Кронштейн 4
Экран
Д Д
Д
Д
Д
Д
Д
Д
