RU Руководство по эксплуатации SLIDE 00 000 РЭ U
7

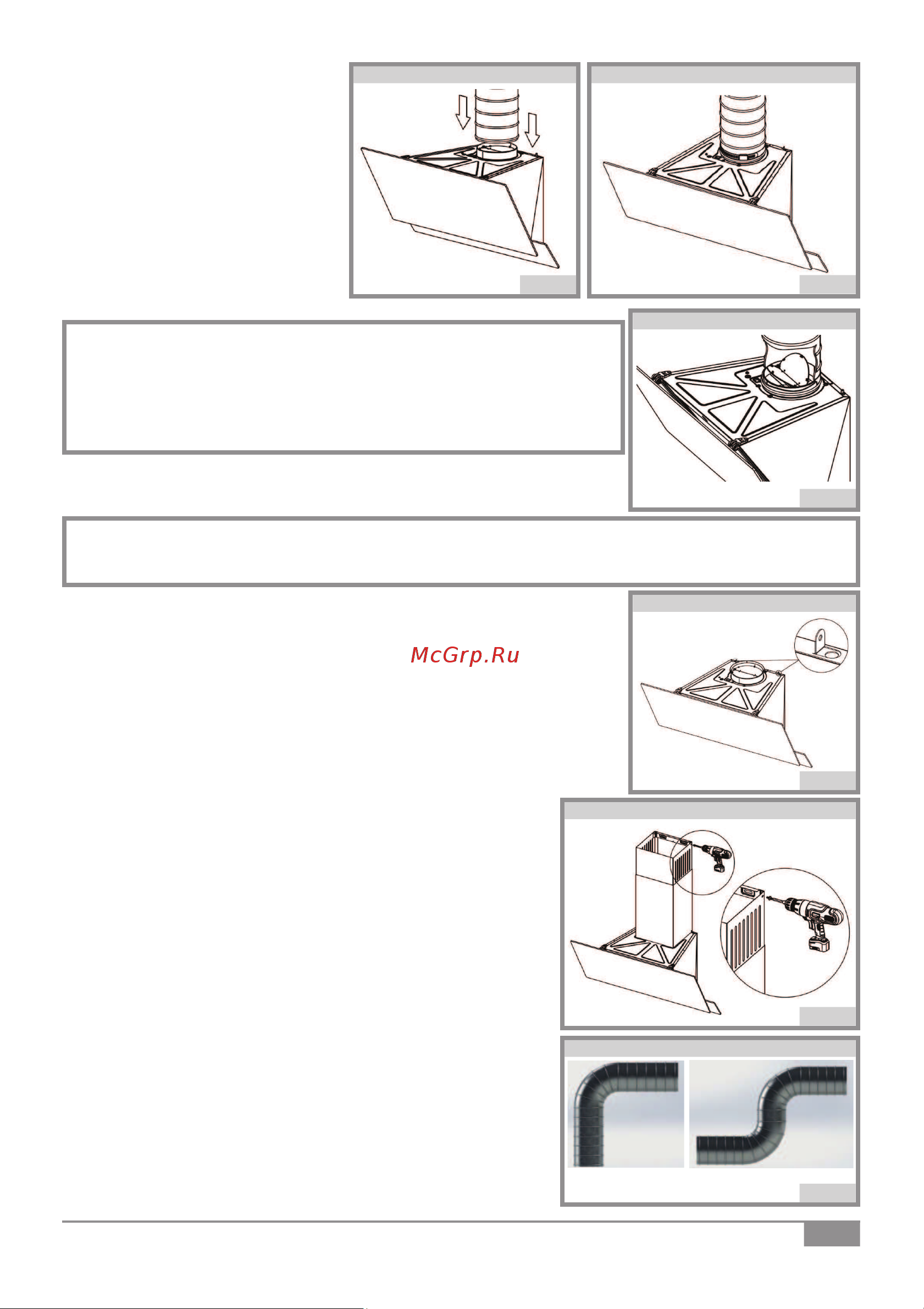

7) Подсоедините вытяжку к
алюминиевой трубе. Пропустите
гибкую алюминиевую трубу через
пластиковый воздуховод и
закрепите его, используя
пластиковый держатель
или зажим для кабеля, не
перетягивая. Вставьте другой
конец труб в отверстие
вентканала на стене. (рис. 5-6)
Перед соединением вытяжки с трубой, вы должны следить
за пластиковыми затворками в точке вентиляционного
отверстия продукции. Перед подсоединением к трубе
включите вытяжку и убедитесь в том, что затворки
двигаются вверх и позволяют воздуху выходить. Или же
измените направление затворок. (рис. 7)
Перетягивание держателя или зажима кабеля при подсоединении трубы может
помешать работе затворок. Перед тем, как соединить трубу с вентканалом вашего
дома, вы должны убедиться в правильной работе вытяжки.
8) Осторожно вставьте внутренний воздуховод во внешний.
9) Потяните внутренний воздуховод вверх через внешний
воздуховод и закрепите его винтом 3,5x6,5 RYSB на листе
внутреннего декоративного короба, который вы ранее прикрутили
к стене. (рис. 8)
10) Закрепите внешний воздуховод на монтажном
кронштейне воздуховода, который находится на верхней
поверхности вытяжки (2 шт., справа-слева), используя
болты 3,5x6,5 RYSB. (рис. 9)
Для эффективного использования вытяжки:
Соединяя вытяжку с вентканалом, используйте трубу
диаметром 120 мм с минимальным количеством изгибов.
Поскольку изгибы алюминиевой трубы приведут к снижению
мощности всасывания воздуха, следует избегать изгибов
(рис. 10).
Обратите внимание на регулярное использование
алюминиевых картриджных фильтров и время замены
угольных фильтров.
Установка
рис. 5
Установка
рис. 6
!
!
Установка
рис. 7
Установка
рис. 8
Установка
рис. 9
Установка
рис. 10
ПРАВИЛЬНО НЕ ПРАВИЛЬНО
