Подключение оборудования
2
2
11
33
6

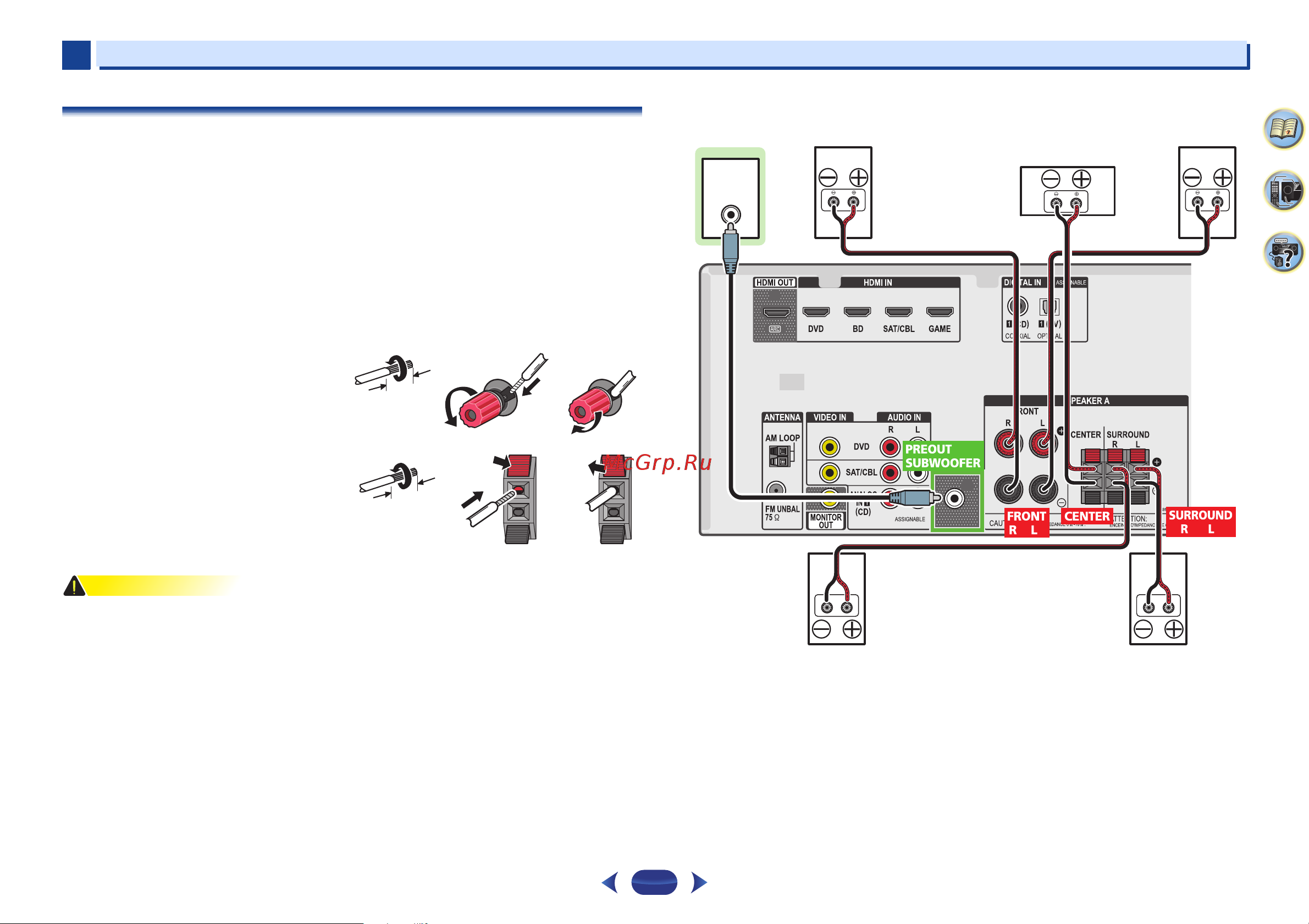

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на
рисунке), тем не менее, рекомендуется использовать по крайней мере три, а полный комплект
обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к правому (R) разъему, а левый
громкоговоритель – к левому (L) разъему. Также убедитесь, что положительный и
отрицательный (+/–) разъ
емы
ресивера совпадают с соответствующими разъемами
громкоговорителей.
Можно использовать громкоговорители с номинальным импедансом от 6 до 16 .
Подключайте устройство к сети переменного тока только после завершения всех соединений.
Подключение проводов
ОСТОРОЖНО
•
На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим током при подключении или отключении
кабелей громкоговорителей отсоединяйте кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
•
Оголенные концы провода громкоговорителя должны быть обязательно скручены и
вставлены в контакт громкоговорителя до конца. Если любой из неизолированных проводов
громкоговорителя коснется задней панели, это может вызвать отключение питания в целях
безопасности.
Зажимы передних громкоговорителей:
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте
оголенный провод.
3
Зажмите контакт.
Зажимы центрального громкоговорителя и
громкоговорителей объемного звучания:
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и
вставьте оголенный провод.
3
Отпустите защитные выступы.
12 3
10 мм
12 3
10 мм
LINE LEVEL
INPUT
Центральный
Правый
объемного
звучания
Передний правый
Передний левый
Низкочастотный
громкоговоритель
Левый
объемного
звучания
