б) Колёса опущены
фиксатор (1)
рычаг (2)
ось колёс (3)
спинка (17)
сиденье (15)
основание сиденья (16)
опора сиденья
втулка для ручки-толкателя (18)
болт М6х55
амортизатор (8)
лыжа (7)
болт М6х60
болт М8х55
ось руля (3)
втулка
оси руля (2)
рама (1)
колонка руля
втулка оси руля (2)
кольцо (4)
втулка-стопор (6)
руль (5)
А
винт М5х45
прижим (14)
болт М8х50(9), гайка (10),
шайба (11)
Винт М5х35 (12)
Винт М5х45 (13)
«Тимка спорт 6», арт. ТС6
ООО «Ника»
426052, Россия, Удмуртская Республика,
г. Ижевск, ул. Лесозаводская, д. 23
тел.: (3412) 55-00-00 e-mail: info@nikaltd.ru www.nika-foryou.ru
ЗАПРЕЩЕНО ВНОСИТЬ ИЗМЕНЕНИЯ
В КОНСТРУКЦИЮ ИЗДЕЛИЯ!
Вы можете оставить отзывы, пожелания и замечания:
e-mail: otziv@nikaltd.ru, тел. (3412) 90-99-99
Последовательность сборки снегоката:
- установите с обеих сторон колонки руля втулки оси руля (2) (см. рис. 1);
- вставьте ось руля (3) в колонку руля;
- закрепите предварительно кольцо (4) на руле (5) выше крепёжного
отверстия (А);
- установите руль (5) на ось руля (3), совмещая отверстия (А), установите
втулку- стопор (6), перемещая кольцо (4) закройте втулку-стопор (6);
- соблюдая право/лево вставьте лыжи (7) на металлические полозья рамы (1),
установите амортизаторы (8) на опору сиденья рамы (1);
- закрепите лыжи (7) через амортизатор (8) болтом (9) с гайкой (10) и шайбой (11);
- при помощи 2-х винтов М5х35 (12) и винта М5х45 (13)
с прижимом (14) закрепите сиденье (15) с основанием (16) на раме.
Рекомендуется «наживить» винты рукой, затянуть до упора отвёрткой
(не применять электроинструменты);
- на спинку (17) наденьте чехол;
- проверьте надёжность крепления деталей;
- при необходимости, вставьте ручку-толкатель во втулки на раме (18).
ось колёс (3)
рычаг (2)
а) Колёса подняты

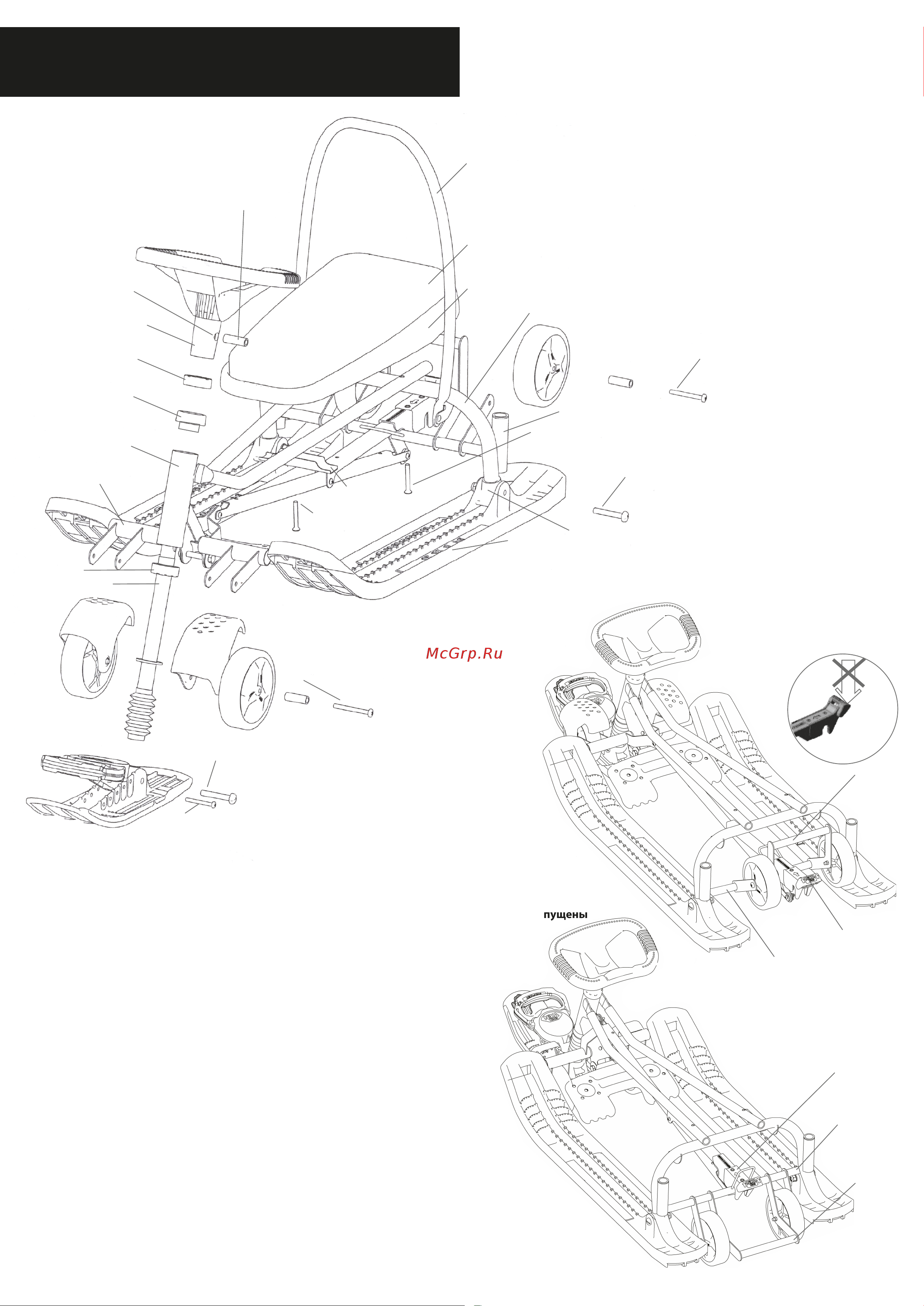

Рис. 1 Сборка снегоката арт. ТС6
Рис. 2 Механизм выдвижных колёс
Внимание! При опускании колёс
соблюдайте последовательность:
- носком ноги поднимите фиксатор (1)
- надавите на рычаг (2)
НЕ НАЖИМАТЬ
ФИКСАТОР
фиксатор (1)
Внимание! Сборка снегоката должна производиться взрослыми.
