RUS — 29

09 УСТАНОВКА НАСТЕННОГО

КРЕПЛЕНИЯ

Меры предосторожности при установке

• Устанавливайте устройство только на вертикальной стене.

• Не устанавливайте устроство в местах с высокой температурой или

влажностью.

• Убедитесь в том, что стена может выдержать вес устройства. В противном

случае укрепите стену или выберите другое место для установки.

• Приобретите и используйте крепежные винты или другие крепления,

подходящие для вашего типа стены (гипсокартон, металлическая доска,

дерево и т. д.) Если это возможно, зафиксируйте опорные винты в стойках

каркаса стены.

• Приобретите винты для настенного крепления в зависимости от типа и

толщины стены, на которой необходимо установить устройство Soundbar.

‒ Диаметр: M5

‒ Рекомендуемая длина: 35 мм или более.

• Перед установкой Soundbar на стене подключите кабели от основного

устройства к внешним устройствам.

• Перед установкой убедитесь в том, что устройство выключено и отключено

от электросети. В противном случае это может привести к поражению

электрическим током.

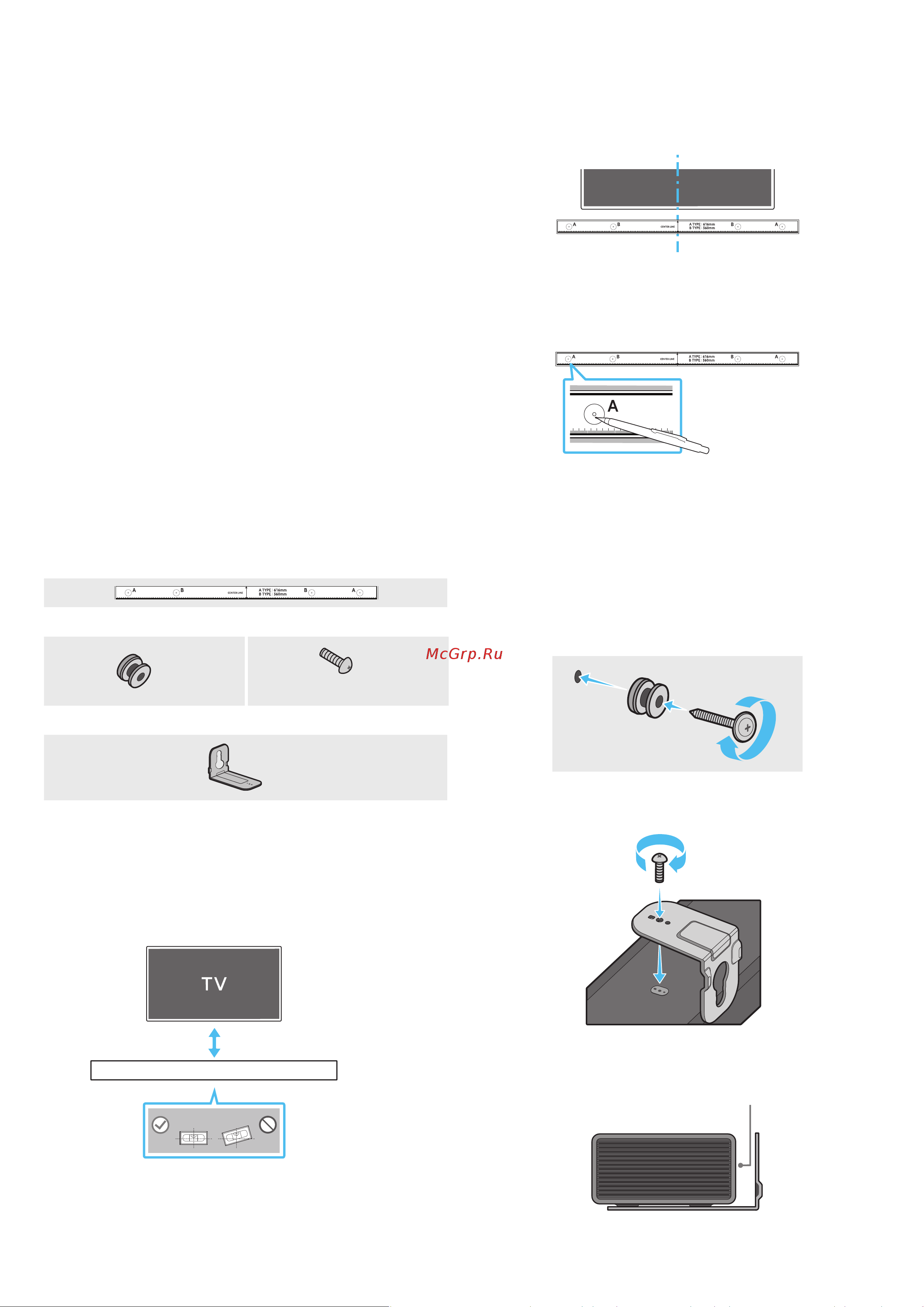

Компоненты для крепления на стену

Направляющая настенного крепления

x 2

(M4 x Д10)

Держатель винта Винт

x 2

Крепление кронштейна к стене

1. Поместите Направляющая настенного крепления на поверхность стены.

• Направляющая настенного крепления должна быть установлена

горизонтально.

• Если ваш телевизор прикреплен к стене, установите устройство

Soundbar хотя бы на 5 см ниже телевизора.

5 см или более

2. Совместите центровую линию направляющей для настенного монтажа

с центром телевизора (при монтаже Soundbar под телевизором), а затем

закрепите Направляющая настенного крепления на стене с помощью ленты.

• При монтаже не под телевизором поместите центровую линию на центр

области установки.

Центровая линия

3. Протолкните булавку или заостренный кончик карандаша через центр

изображений Типа А на каждом конце направляющей для обозначения отверстий

для опорных винтов, а затем удалите Направляющая настенного крепления.

4. Используя сверло соответствующего размера, просверлите отверстие в

стене на каждом обозначенном месте.

• Если обозначения не соответствуют положениям штифтов, убедитесь

в том, что в отверстия вставлены соответствующие анкеры или болты

Молли, прежде чем вставить опорные винты. При использовании

анкеров или болтов Молли, убедитесь, что отверстия достаточно велики

для анкеров или болтов Молли, которые вы используете.

5. Просуньте шуруп (не прилагается) через каждый Держатель винта, а затем

плотно завинтите каждый шуруп в отверстие опорного винта.

6. Установите 2 настенных кронштейна в правильном направлении на

нижней панели Soundbar с помощью 2 винтов.

• В процессе сборки убедитесь, что подвесная часть настенных

кронштейнов расположена позади задней панели Soundbar.

Задняя панель устройства Soundbar

Правая панель устройства Soundbar
